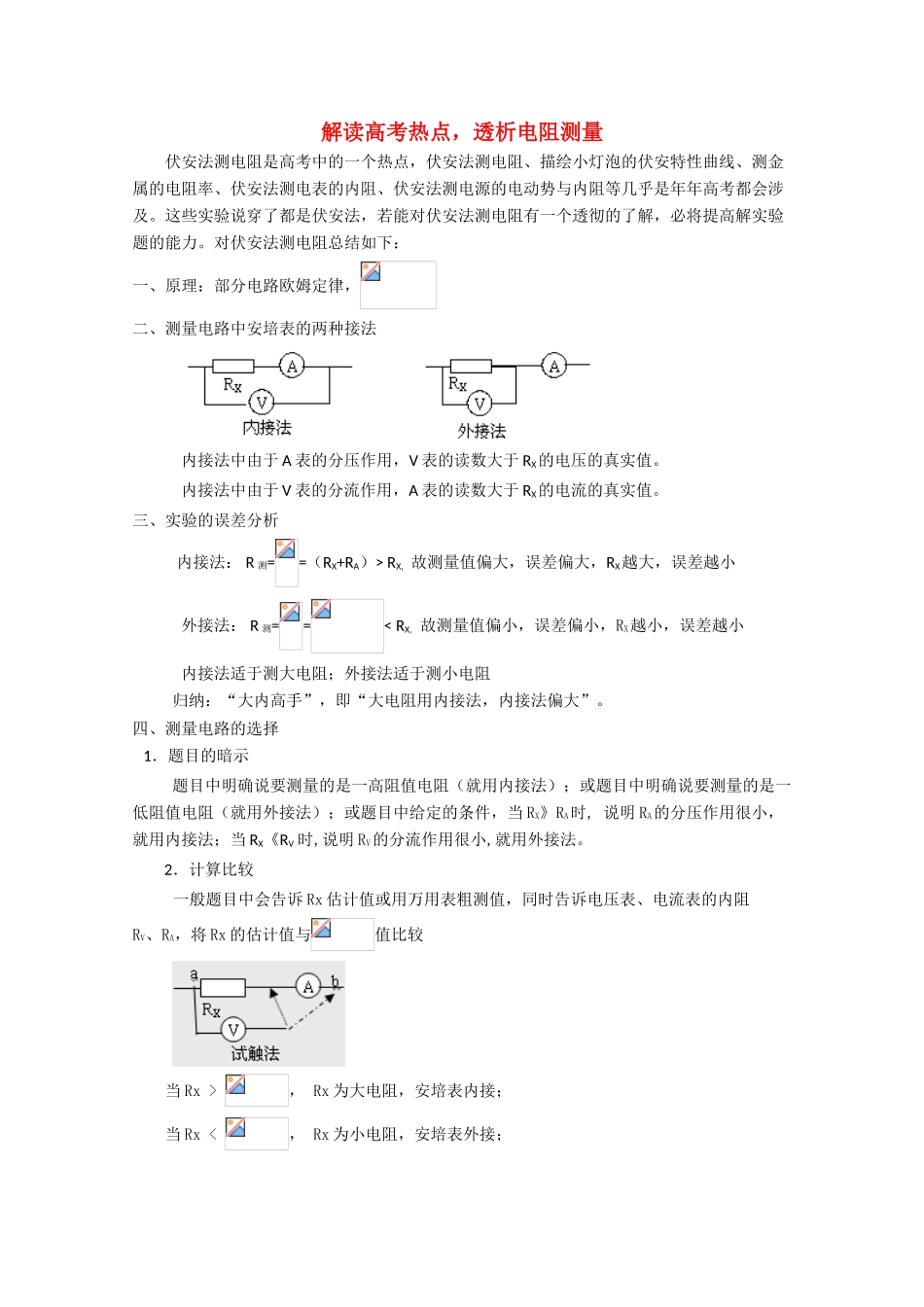

解读高考热点，透析电阻测量伏安法测电阻是高考中的一个热点，伏安法测电阻、描绘小灯泡的伏安特性曲线、测金属的电阻率、伏安法测电表的内阻、伏安法测电源的电动势与内阻等几乎是年年高考都会涉及。这些实验说穿了都是伏安法，若能对伏安法测电阻有一个透彻的了解，必将提高解实验题的能力。对伏安法测电阻总结如下： 一、原理：部分电路欧姆定律，二、测量电路中安培表的两种接法内接法中由于 A 表的分压作用，V 表的读数大于 RX的电压的真实值。内接法中由于 V 表的分流作用，A 表的读数大于 RX的电流的真实值。三、实验的误差分析 内接法： R 测==（RX+RA）> RX, 故测量值偏大，误差偏大，RX越大，误差越小外接法： R 测==< RX, 故测量值偏小，误差偏小，RX越小，误差越小内接法适于测大电阻；外接法适于测小电阻 归纳：“大内高手”，即“大电阻用内接法，内接法偏大”。四、测量电路的选择 1．题目的暗示题目中明确说要测量的是一高阻值电阻（就用内接法）；或题目中明确说要测量的是一低阻值电阻（就用外接法）；或题目中给定的条件，当 RX》RA时, 说明 RA的分压作用很小，就用内接法；当 RX《RV 时,说明 RV的分流作用很小,就用外接法。2．计算比较一般题目中会告诉 Rx 估计值或用万用表粗测值，同时告诉电压表、电流表的内阻RV、RA，将 Rx 的估计值与值比较当 Rx > ， Rx 为大电阻，安培表内接；当 Rx < ， Rx 为小电阻，安培表外接；当 Rx = ， 内、外接法均行，一般很少遇到。3．试触判断（把电路连接好，V 表的右侧导线分别与 a、b 试触）若安培表读数变化明显（相对值），说明伏特表分流较强，Rx 较大，要避免 V 表的分流，故安培表应内接；若伏特表读数变化明显（相对值），说明安培表分压较强，Rx 较小，要避免 A 表的分压，故安培表应外接。五、实例分析例 1．用伏安法测 Rx，现有如下器材A.Rx 阻值范围 5-8 欧，额定功率为 1WB.A1 量程 0-0.6A ,内阻 0.2 欧C.A2 量程 0-3A ，内阻 0.05 欧D.V1量程 0-3V，电阻 3K 欧E.V2量程 0-15V，电阻 15K 欧F.滑动变阻器 0-50 欧G.电源 12 伏H.导线，电键为了较准确测量并保证器材的安全，电流表应选________ ，电压表应选_________（填前面的字母代号），并在方框中画出实验电路图。解析：（1）据电源的 E 与 Rx的大致值及额定功率估算电流、电压知：电流表选择 B，电压表选择 D。 （2）测量电路选择...
