成品外观检验规范

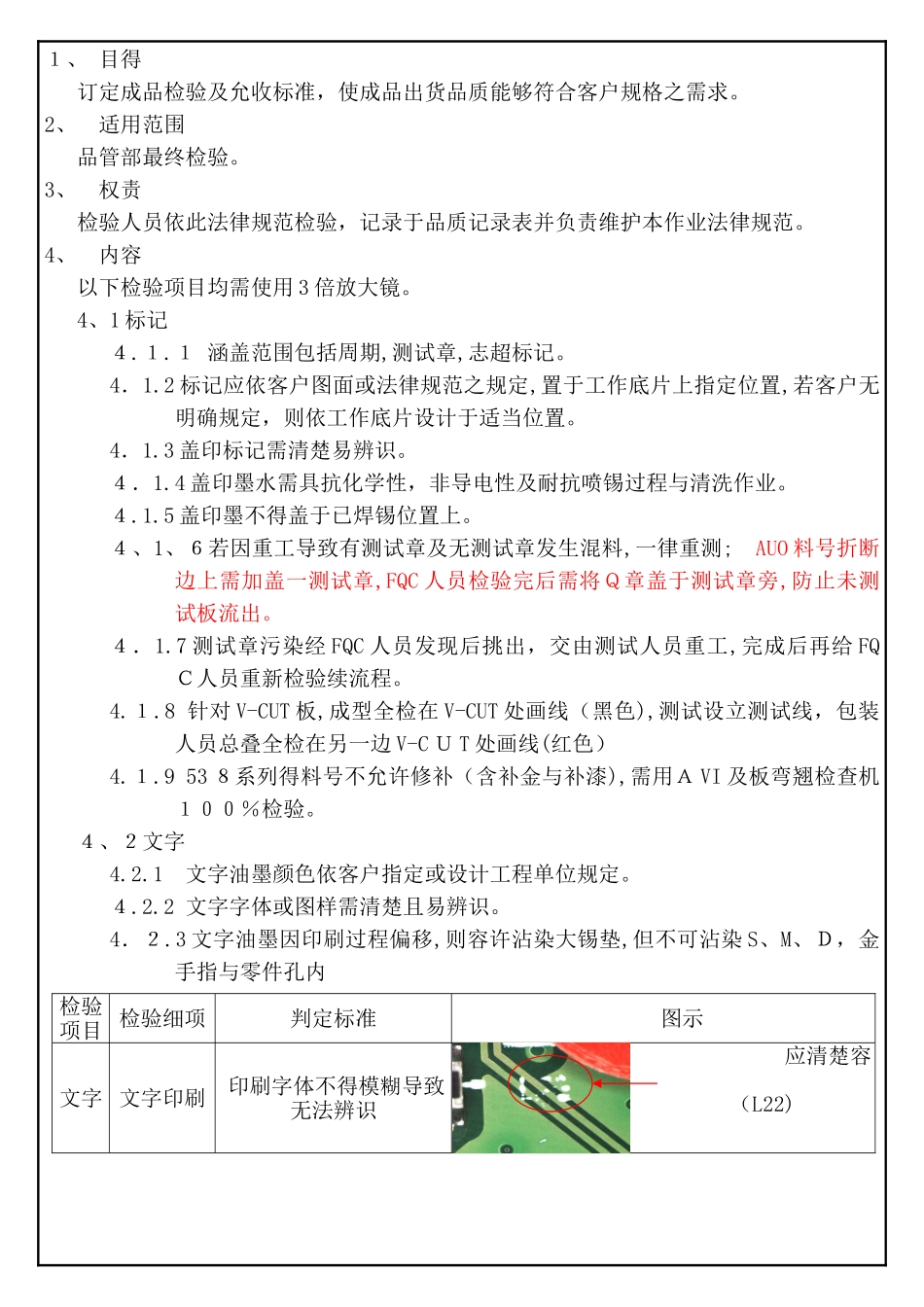

１、 目得订定成品检验及允收标准，使成品出货品质能够符合客户规格之需求。2、 适用范围品管部最终检验。3、 权责检验人员依此法律规范检验，记录于品质记录表并负责维护本作业法律规范。4、 内容以下检验项目均需使用 3 倍放大镜。4、1 标记４.１.１ 涵盖范围包括周期,测试章,志超标记。4．1.2 标记应依客户图面或法律规范之规定,置于工作底片上指定位置,若客户无明确规定，则依工作底片设计于适当位置。4．1.3 盖印标记需清楚易辨识。４．1.4 盖印墨水需具抗化学性，非导电性及耐抗喷锡过程与清洗作业。４.1.5 盖印墨不得盖于已焊锡位置上。４、1、６若因重工导致有测试章及无测试章发生混料,一律重测; AUO 料号折断边上需加盖一测试章,FQC 人员检验完后需将Ｑ章盖于测试章旁,防止未测试板流出。４．1.7 测试章污染经 FQC 人员发现后挑出，交由测试人员重工,完成后再给 FQＣ人员重新检验续流程。4.１.8 针对 V-CUT 板,成型全检在 V-CUT 处画线（黑色),测试设立测试线，包装人员总叠全检在另一边 V-C Ｕ T 处画线(红色）4.１.9 53 ８系列得料号不允许修补（含补金与补漆),需用Ａ VI 及板弯翘检查机１００％检验。４、２文字4.2.1 文字油墨颜色依客户指定或设计工程单位规定。４.2.2 文字字体或图样需清楚且易辨识。4．２.3 文字油墨因印刷过程偏移,则容许沾染大锡垫,但不可沾染 S、M、Ｄ，金手指与零件孔内检验项目 检验细项判定标准图示文字 文字印刷印刷字体不得模糊导致无法辨识 应清楚容易辨识 （L22)文字ＯＮ ＰＡ D文字印刷不得 ON PAD（特别设计者除外）文字印错／漏印 文字印刷不得印错/漏印 (正确) (错误) 4、3 基板表面4．3.1 基板脱层在十倍放大镜下,不允许胶片与胶片间或就是铜层与胶片间有脱层起泡。4.3.２粉红圈及白边现象在十倍放大镜下,不允许有脱层现象。４.３.３基板表面异物，不允许有目视可观察到不透明异物或导电性杂质。４、4 线径4.4.1 线径得标准以客户所提供得原稿底片为参考依据，来决定最大与最小得允收条件。４.4.2 线路缺口不允许超过原稿底片±20%。4．4．3 线路上有针孔，凹陷或不规则形状时,不允许超过原稿底片±２ 0%。 4.4.４使用工具为５０倍目镜。4、５线路间距4.5.1 依客户所提供得原稿底片,规定最小间距得需求，无规定者依设计工程为主。4.５．2 存在线路间距中得金属残渣,不允许超过原稿底片±２０%。４．5.3 使用工具为５０倍目镜。4、6 ...
