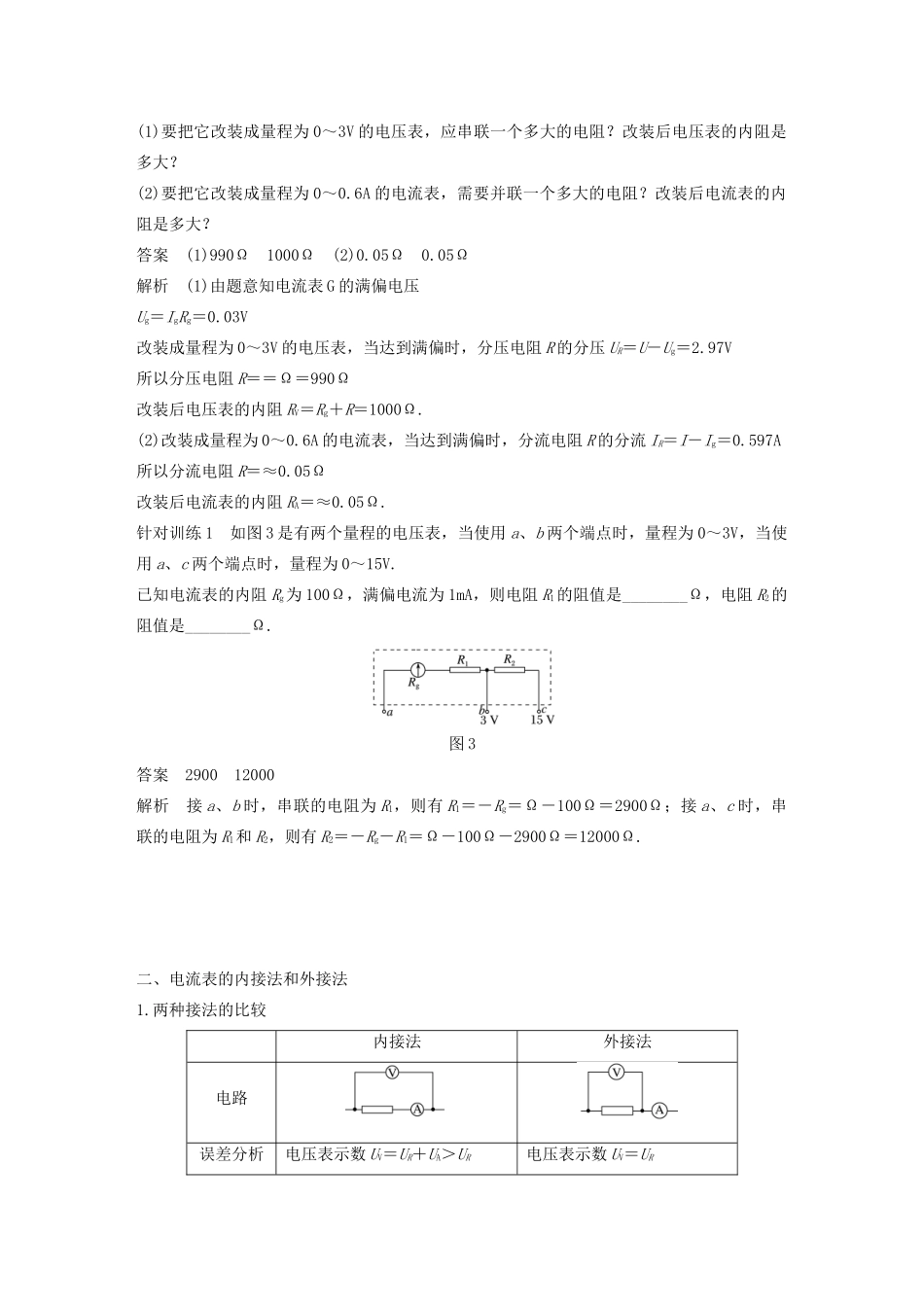

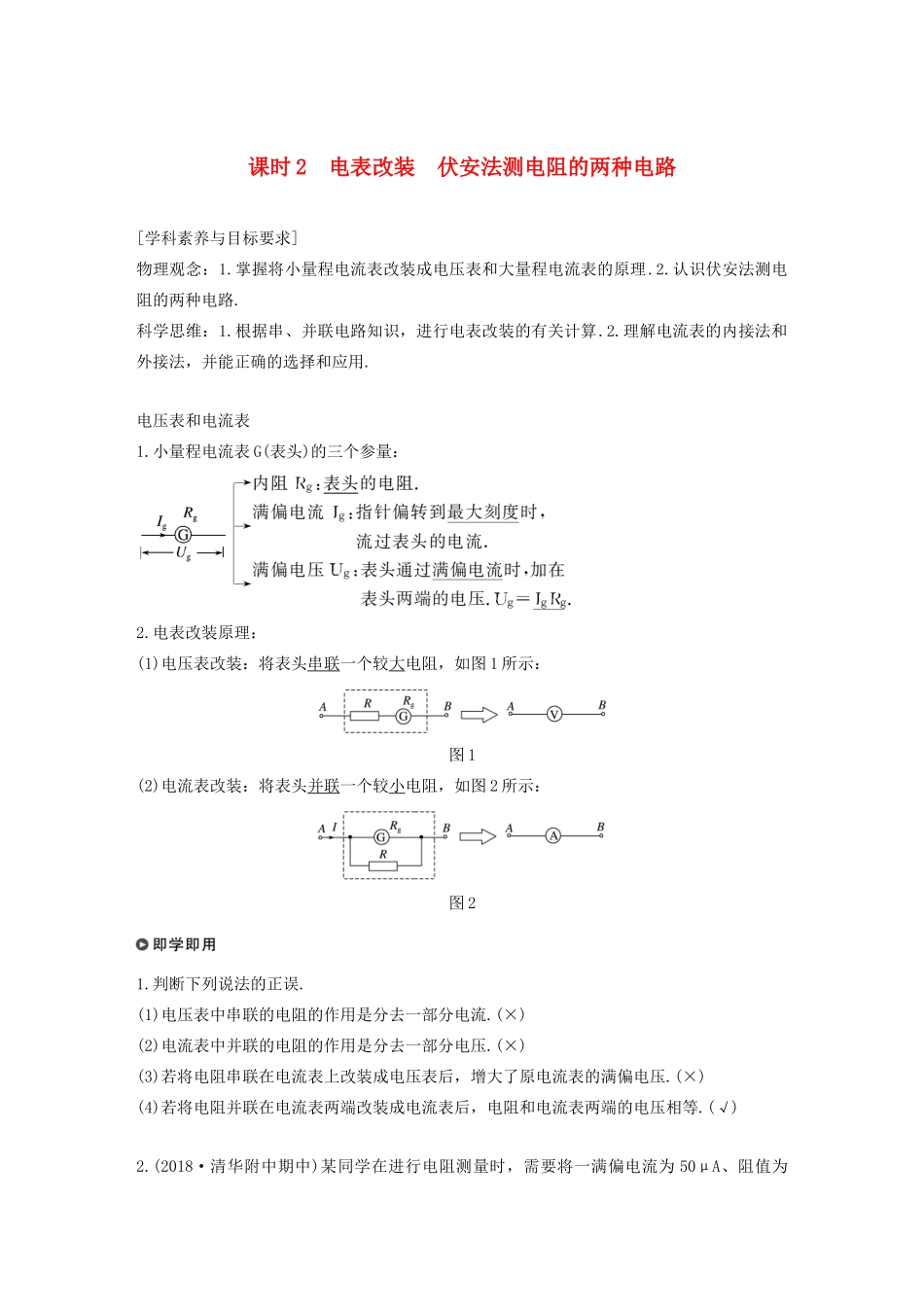

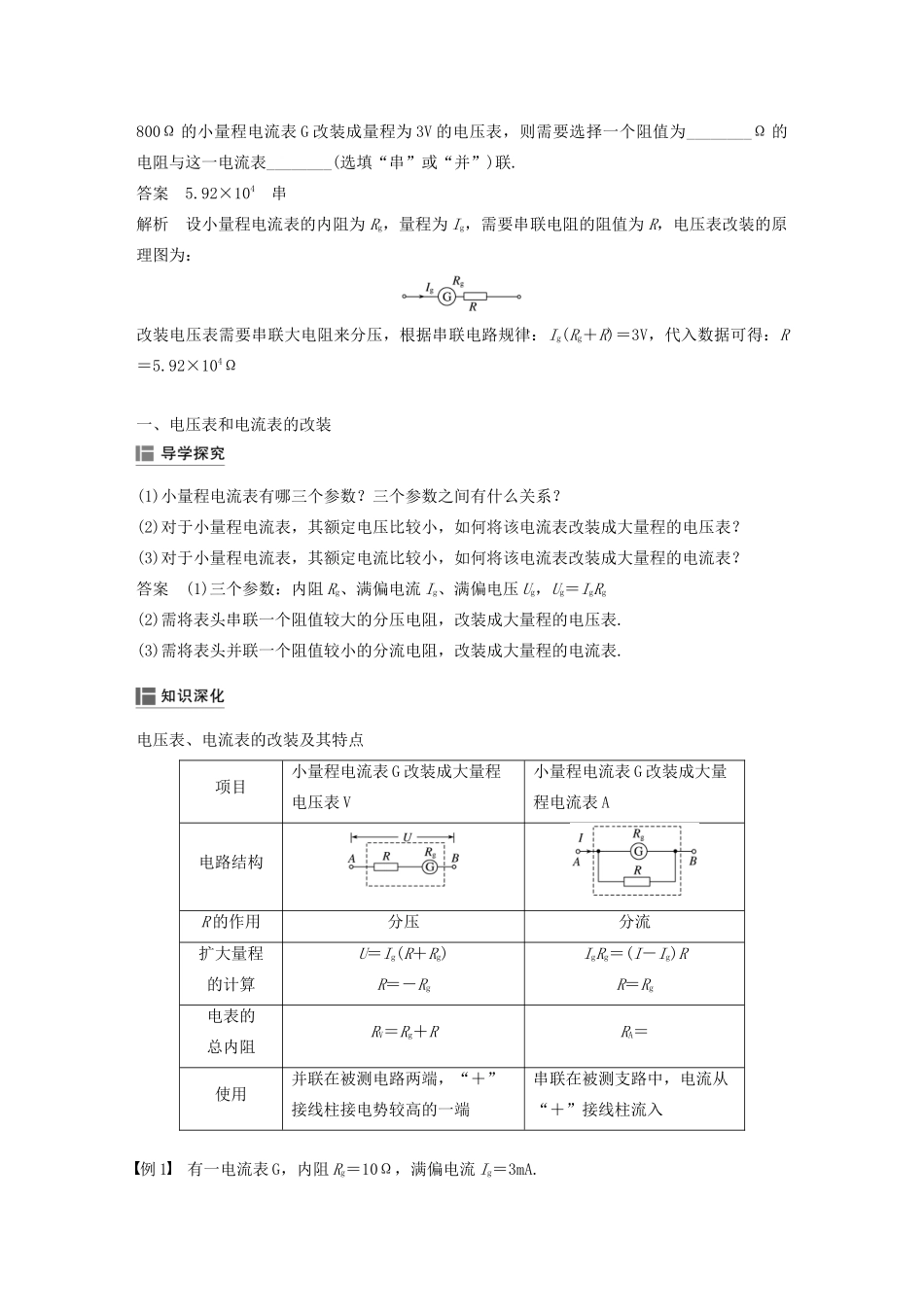

课时 2 电表改装 伏安法测电阻的两种电路[学科素养与目标要求] 物理观念：1.掌握将小量程电流表改装成电压表和大量程电流表的原理.2.认识伏安法测电阻的两种电路.科学思维：1.根据串、并联电路知识，进行电表改装的有关计算.2.理解电流表的内接法和外接法，并能正确的选择和应用.电压表和电流表1.小量程电流表 G(表头)的三个参量：2.电表改装原理：(1)电压表改装：将表头串联一个较大电阻，如图 1 所示：图 1(2)电流表改装：将表头并联一个较小电阻，如图 2 所示：图 21.判断下列说法的正误.(1)电压表中串联的电阻的作用是分去一部分电流.(×)(2)电流表中并联的电阻的作用是分去一部分电压.(×)(3)若将电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压.(×)(4)若将电阻并联在电流表两端改装成电流表后，电阻和电流表两端的电压相等.(√)2.(2018·清华附中期中)某同学在进行电阻测量时，需要将一满偏电流为 50μA、阻值为800Ω 的小量程电流表 G 改装成量程为 3V 的电压表，则需要选择一个阻值为________Ω 的电阻与这一电流表________(选填“串”或“并”)联.答案 5.92×104 串解析 设小量程电流表的内阻为 Rg，量程为 Ig，需要串联电阻的阻值为 R，电压表改装的原理图为：改装电压表需要串联大电阻来分压，根据串联电路规律：Ig(Rg＋R)＝3V，代入数据可得：R＝5.92×104Ω一、电压表和电流表的改装(1)小量程电流表有哪三个参数？三个参数之间有什么关系？(2)对于小量程电流表，其额定电压比较小，如何将该电流表改装成大量程的电压表？(3)对于小量程电流表，其额定电流比较小，如何将该电流表改装成大量程的电流表？答案 (1)三个参数：内阻 Rg、满偏电流 Ig、满偏电压 Ug，Ug＝IgRg(2)需将表头串联一个阻值较大的分压电阻，改装成大量程的电压表.(3)需将表头并联一个阻值较小的分流电阻，改装成大量程的电流表.电压表、电流表的改装及其特点项目小量程电流表 G 改装成大量程电压表 V小量程电流表 G 改装成大量程电流表 A电路结构R 的作用分压分流扩大量程的计算U＝Ig(R＋Rg) R＝－RgIgRg＝(I－Ig)RR＝Rg电表的总内阻RV＝Rg＋RRA＝使用并联在被测电路两端，“＋”接线柱接电势较高的一端串联在被测支路中，电流从“＋”接线柱流入例 1 有一电流表 G，内阻 Rg＝10Ω，满偏电流 Ig＝3mA.(1)要把它改装成量程为 0～3V 的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改...
