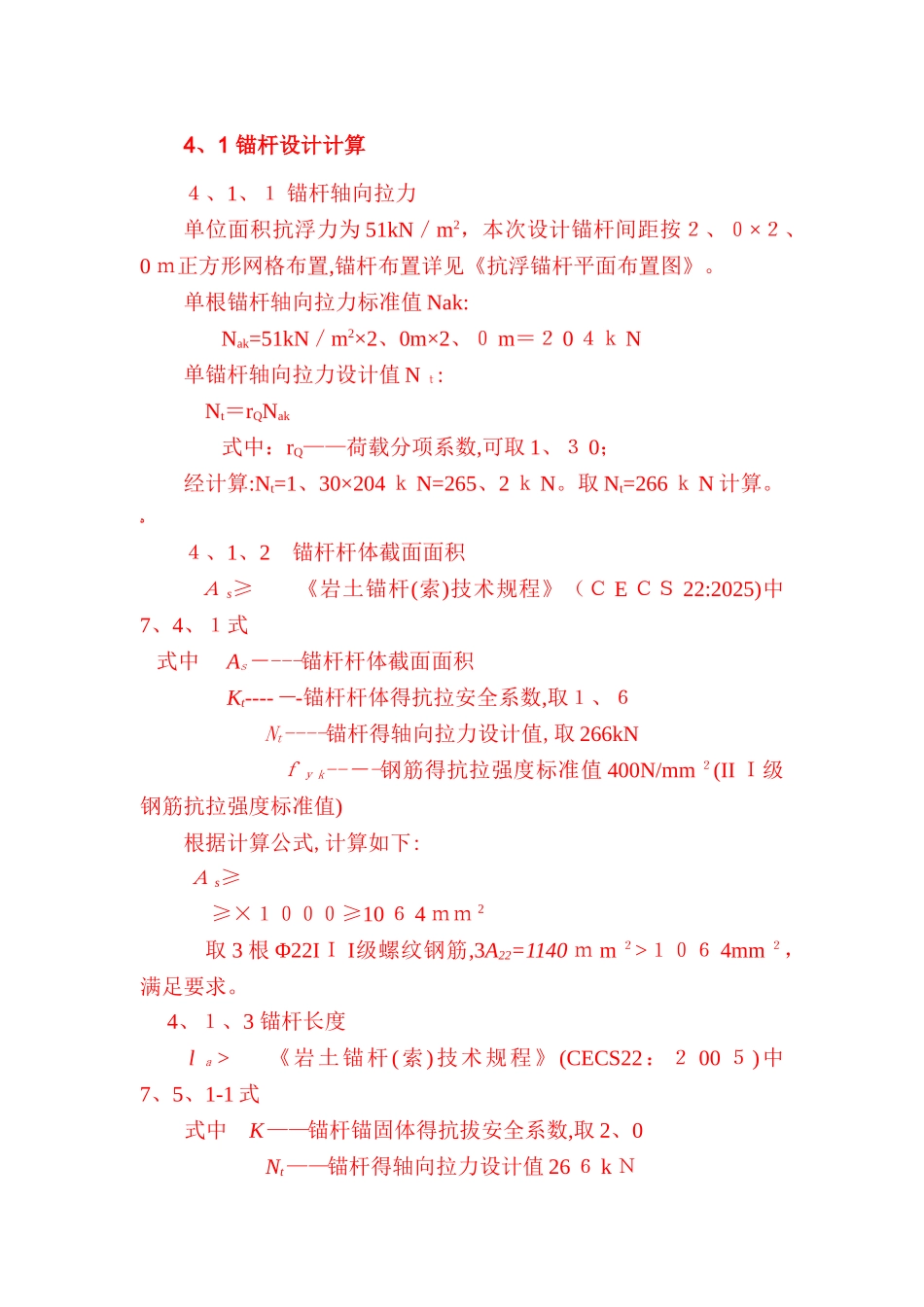

4、1 锚杆设计计算４、1、１ 锚杆轴向拉力单位面积抗浮力为 51kN／m2，本次设计锚杆间距按２、０×２、0 ｍ正方形网格布置,锚杆布置详见《抗浮锚杆平面布置图》。单根锚杆轴向拉力标准值 Nak: Nak=51kN／m2×2、0m×2、０ m＝２ 0 ４ｋ N单锚杆轴向拉力设计值 N ｔ: Nt＝rQNak 式中：rQ——荷载分项系数,可取 1、３ 0；经计算:Nt=1、30×204 ｋ N=265、2 ｋ N。取 Nt=266 ｋ N 计算。ﻩ４、1、2 锚杆杆体截面面积Ａ s≥ 《岩土锚杆(索)技术规程》（Ｃ E ＣＳ 22:2025)中7、4、１式式中 As－---锚杆杆体截面面积 Kt----－-锚杆杆体得抗拉安全系数,取１、６ Nt----锚杆得轴向拉力设计值,取 266kN ｆｙ k--－-钢筋得抗拉强度标准值 400N/mm ２(II Ｉ级钢筋抗拉强度标准值) 根据计算公式,计算如下:Ａ s≥≥×１０００≥10 ６ 4 ｍｍ 2取 3 根 Φ22IＩ I级螺纹钢筋,3A22=1140 ｍ m ２>１０６ 4mm ２，满足要求。4、１、3 锚杆长度l ａ> 《岩土锚杆(索)技术规程》(CECS22：２ 00 ５)中7、5、1-1 式式中 K——锚杆锚固体得抗拔安全系数,取 2、0Nt——锚杆得轴向拉力设计值 26 ６ k ＮD——锚杆锚固段得钻孔直径 146m ｍfmg—— 锚 固 段 注 浆 体 与 地 层 间 得 粘 结 强 度 标 准 值(kPa）,基底地层主要为卵石层，参考地勘报告及相关法律规范结合乐山地区施工经验,取 12 ０ k Ｐａ。-－－-锚固长度对粘结强度得影响系数,根据法律规范取１、２ｌ a＞ 《岩土锚杆(索)技术规程》(C Ｅ CS22:200 ５）中 7、５１－2 式式中 K——锚杆锚固体得抗拔安全系数,取 2、０Nt——锚杆得轴向拉力设计值 266kNｎ——钢筋根数,取 3 根ｄ——钢筋直径(m ｍ),取 Φ22IＩ I级螺纹钢筋——多钢筋界面得粘结强度降低系数,根据法律规范取０、8fms——锚固段注浆体与筋体间得粘结强度标准值（ｋPa),取 2000——锚固长度对粘结强度得影响系数,根据法律规范取1、2 根据计算公式,计算如下: la＞ >×1 ００ 0>８、06m ｌ a＞ ＞×1000>１、337m取两式中大值,取锚杆锚固长度为 8、0 ６ m,建议取８、2 ０m。４、1、４ 抗浮锚杆设计根据上述计算,确定抗浮锚杆设计如下： 计算项目单位抗浮锚杆轴向拉力标准值 NakkN204轴向拉力设计值 NtkN２６６钢筋（II Ｉ级钢)直径 dmm22钢筋根数ｎ根3钢筋截面面积 Asmm21 １ 40锚杆截面直径 Dm ｍ1 ４ 6锚杆锚...
