拱座斜撑施工技术交底

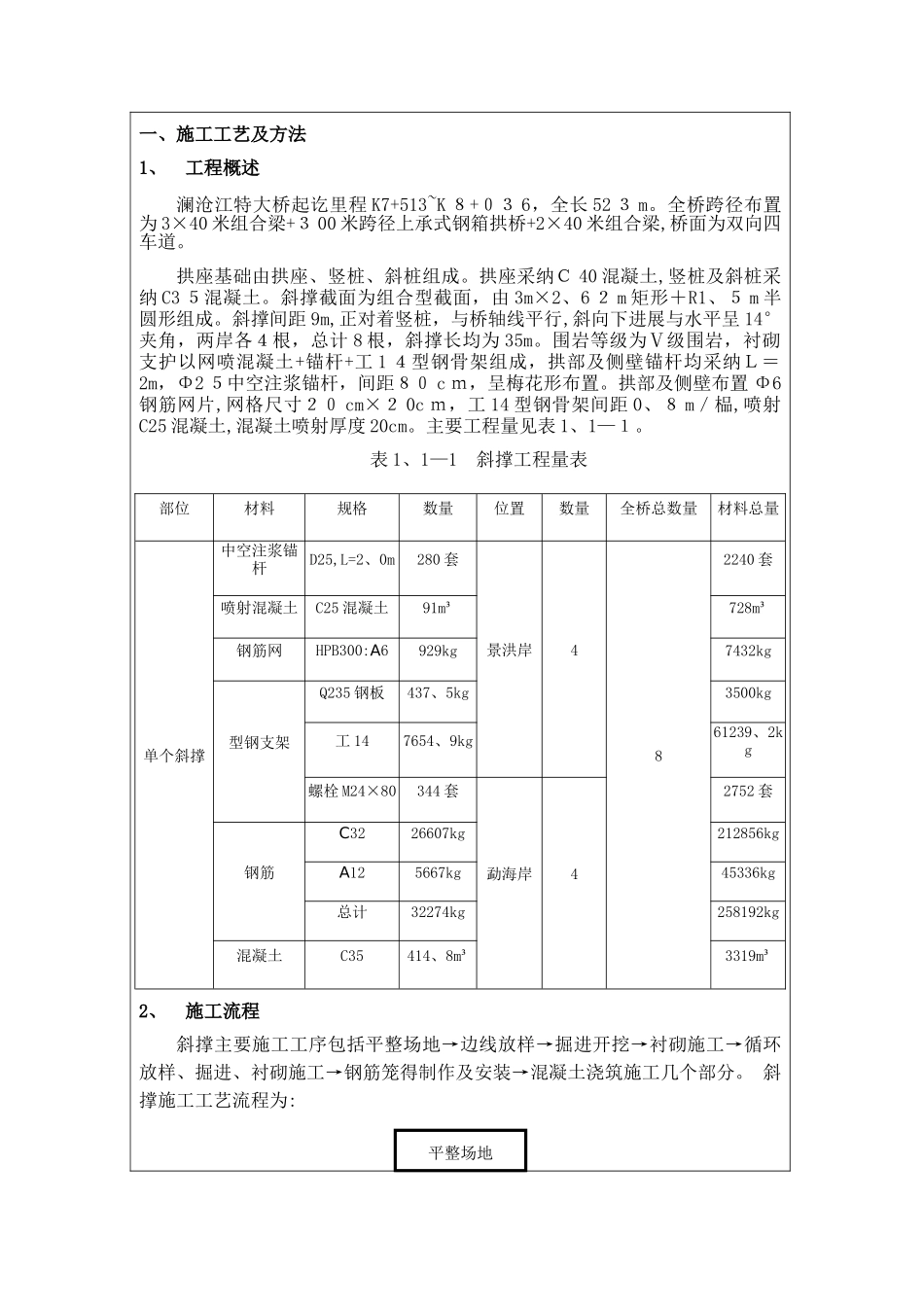

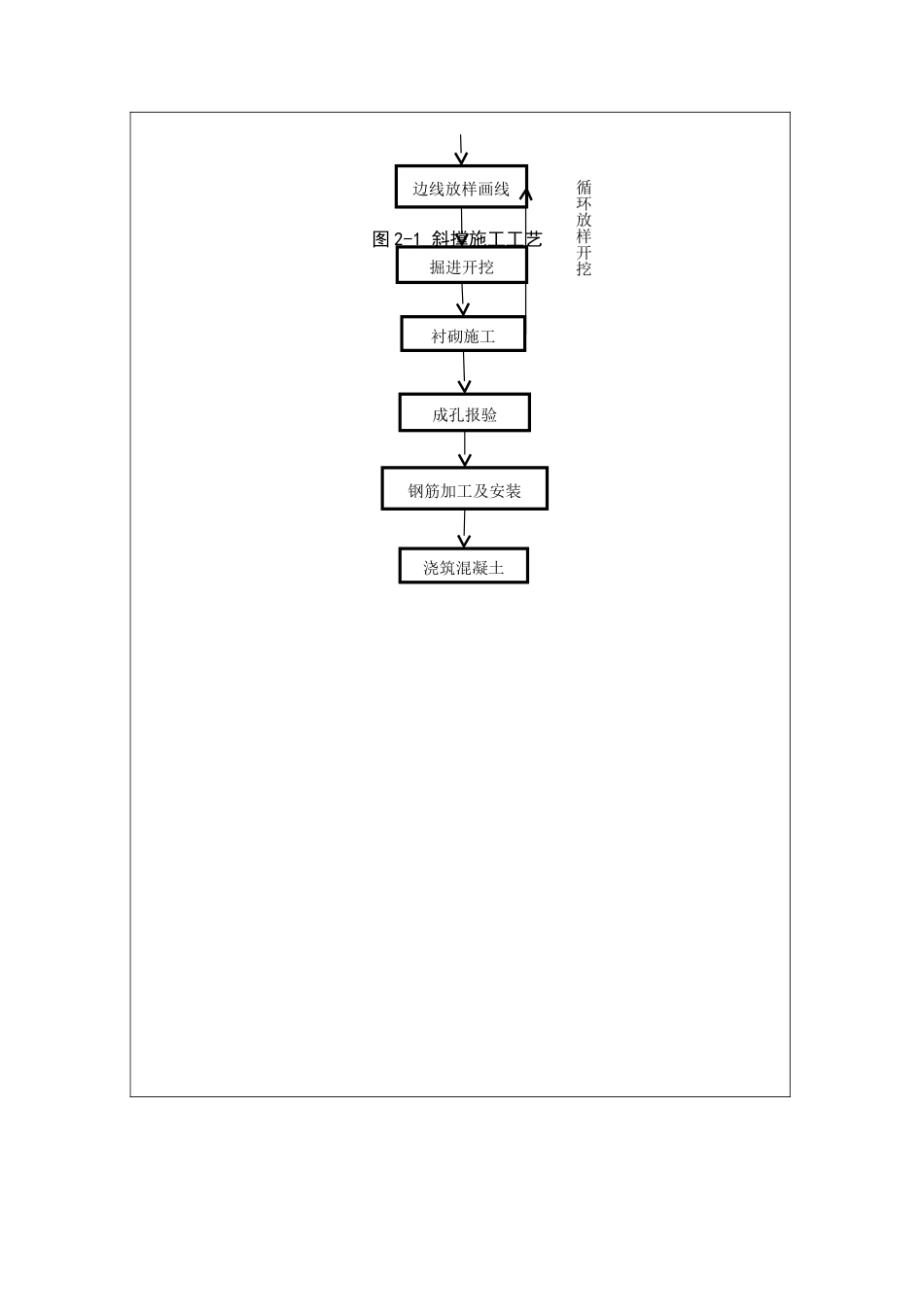

工程名称XXXX 高速公路土建交接里程K ０＋００ 0～K2 ３＋８ 00分部工程拱座斜撑施工施工队伍一、施工工艺及方法1、 工程概述澜沧江特大桥起讫里程 K7+513~K ８+０３ 6，全长 52 ３ m。全桥跨径布置为 3×40 米组合梁+３ 00 米跨径上承式钢箱拱桥+2×40 米组合梁,桥面为双向四车道。拱座基础由拱座、竖桩、斜桩组成。拱座采纳Ｃ 40 混凝土,竖桩及斜桩采纳 C3 ５混凝土。斜撑截面为组合型截面，由 3m×2、6 ２ m 矩形＋R1、５ m 半圆形组成。斜撑间距 9m,正对着竖桩，与桥轴线平行,斜向下进展与水平呈 14°夹角，两岸各４根，总计 8 根，斜撑长均为 35m。围岩等级为Ⅴ级围岩，衬砌支护以网喷混凝土+锚杆+工 1 ４型钢骨架组成，拱部及侧壁锚杆均采纳Ｌ＝2m，Φ2 ５中空注浆锚杆，间距８０ c ｍ，呈梅花形布置。拱部及侧壁布置 Φ6钢筋网片,网格尺寸２０ cm×２ 0c ｍ，工 14 型钢骨架间距 0、８ m／榀,喷射C25 混凝土,混凝土喷射厚度 20cm。主要工程量见表 1、1—１。表 1、1—1 斜撑工程量表部位材料规格数量位置数量全桥总数量材料总量单个斜撑中空注浆锚杆D25,L=2、0m280 套景洪岸4 8 2240 套喷射混凝土C25 混凝土91m³728m³钢筋网HPB300:A6929kg7432kg型钢支架Q235 钢板437、5kg3500kg工 147654、9kg61239、2kg螺栓 M24×80344 套勐海岸42752 套钢筋 C3226607kg212856kgA125667kg45336kg总计32274kg258192kg混凝土 C35414、8m³3319m³2、 施工流程斜撑主要施工工序包括平整场地→边线放样→掘进开挖→衬砌施工→循环放样、掘进、衬砌施工→钢筋笼得制作及安装→混凝土浇筑施工几个部分。 斜撑施工工艺流程为:平整场地 图 2-1 斜撑施工工艺流程图斜撑施工工艺流程图 边线放样画线浇筑混凝土成孔报验掘进开挖衬砌施工钢筋加工及安装循环放样开挖工程名称X Ｘ X Ｘ高速公路土建交接里程K0+000~K23＋800分部工程拱座斜撑施工施工队伍3、 施工准备３、1 技术准备１、开工前应具备场地工程得地质资料与必要得水文地质资料，施工图及图纸会审纪要。２、在洞口上部设置排水天沟,防止降水直接流入洞口。洞口两侧及施工场地平台设置排水沟，及时排除大气降水.３、主要施工机械及其配套设备得技术性能资料,所需材料得检验与配合比试验,对所需得材料必需做材料得试验，试验室根据所用得原材料作好混凝土得配合比试验。4、具有可操作性得桩基工程得施工组织设计或施工方案与有关...
