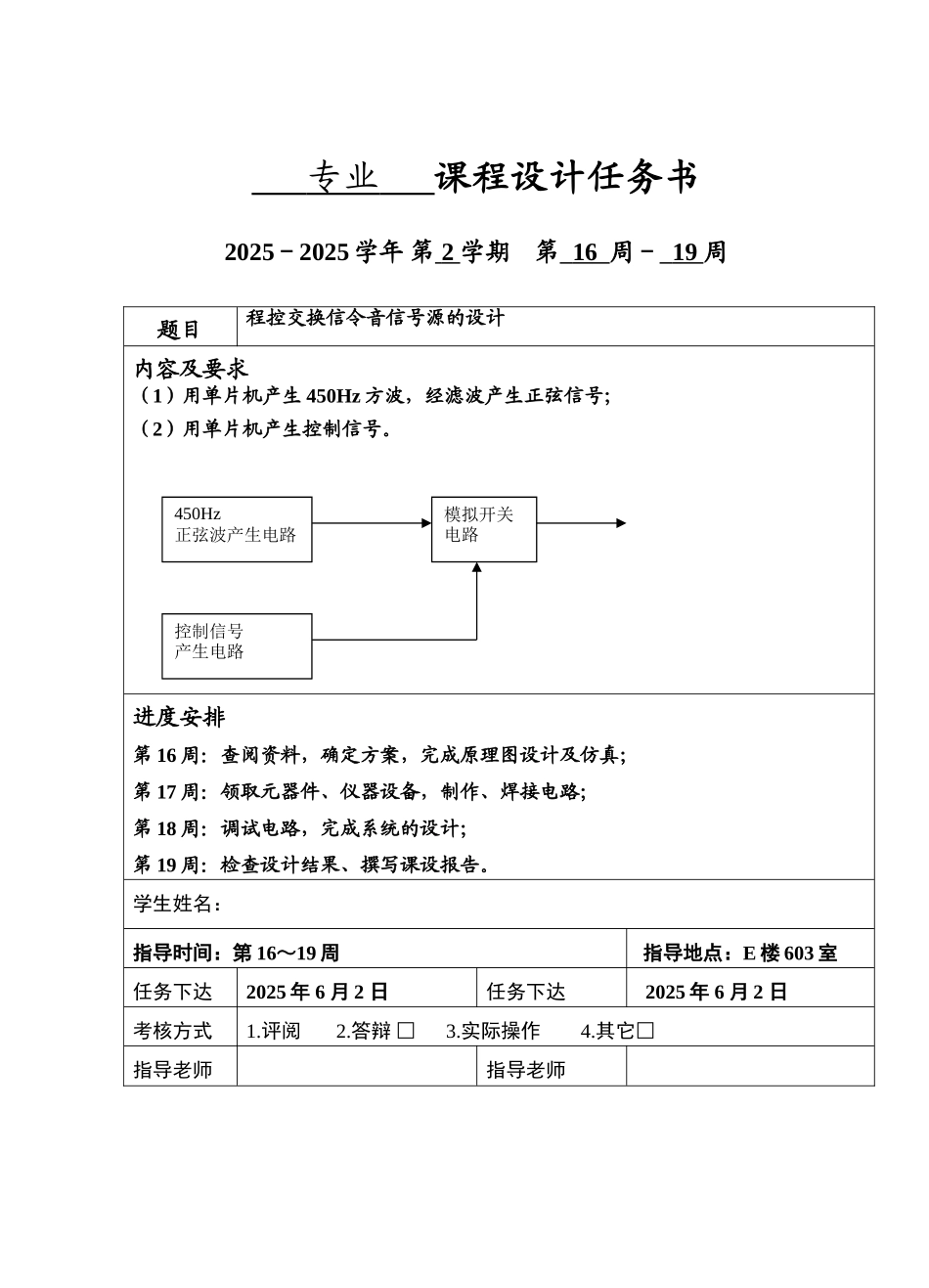

题目： 程控交换信令音信号源的设计 20 14 年 6 月 25 日 姓名：专业：通信工程班级学号：同组人 ：指导老师： 专业 课程设计任务书2025－2025 学年 第 2 学期 第 16 周－ 19 周 题目程控交换信令音信号源的设计内容及要求（1）用单片机产生 450Hz 方波，经滤波产生正弦信号；（2）用单片机产生控制信号。进度安排 第 16 周：查阅资料，确定方案，完成原理图设计及仿真；第 17 周：领取元器件、仪器设备，制作、焊接电路；第 18 周：调试电路，完成系统的设计；第 19 周：检查设计结果、撰写课设报告。学生姓名：指导时间：第 16～19 周指导地点：E 楼 603 室任务下达2025 年 6 月 2 日任务下达2025 年 6 月 2 日考核方式1.评阅 2.答辩 □ 3.实际操作 4.其它□指导老师指导老师450Hz正弦波产生电路模拟开关电路控制信号产生电路摘 要 在许多领域中，程控交换信令音信号源都得到了普遍应用，比如在控制交换机动作，在通信中保护用户信息有效可靠传输等等。可见程控交换信令音信号源的设计在现代社会中显得尤为重要。该设计采纳单片机通过定时器中断产生频率为 450Hz 的方波信号，方波信号通过一个带通滤波器和一个低通滤波器得到一个同频率的正弦波信号，再经过模拟开关电路（单片机产生控制信号）得到一个信令音信号源。最终单片机通过定时器中断产生频率为 450Hz 的方波信号，方波信号通过带通滤波器的低通滤波器转换成同频率正弦波信号，再经过模拟开关电路得到程控交换信令音信号源。关键字：程控交换、信令音、带通滤波器、低通滤波器目 录前 言...........................................................................................................................................1第一章 系统组成及工作原理.............................................................................................21.1 系统组成.......................................................................................................21.2 工作原理.......................................................................................................22.1 电路方案设计...............................................................................................32.2 方案选择..................................................................
