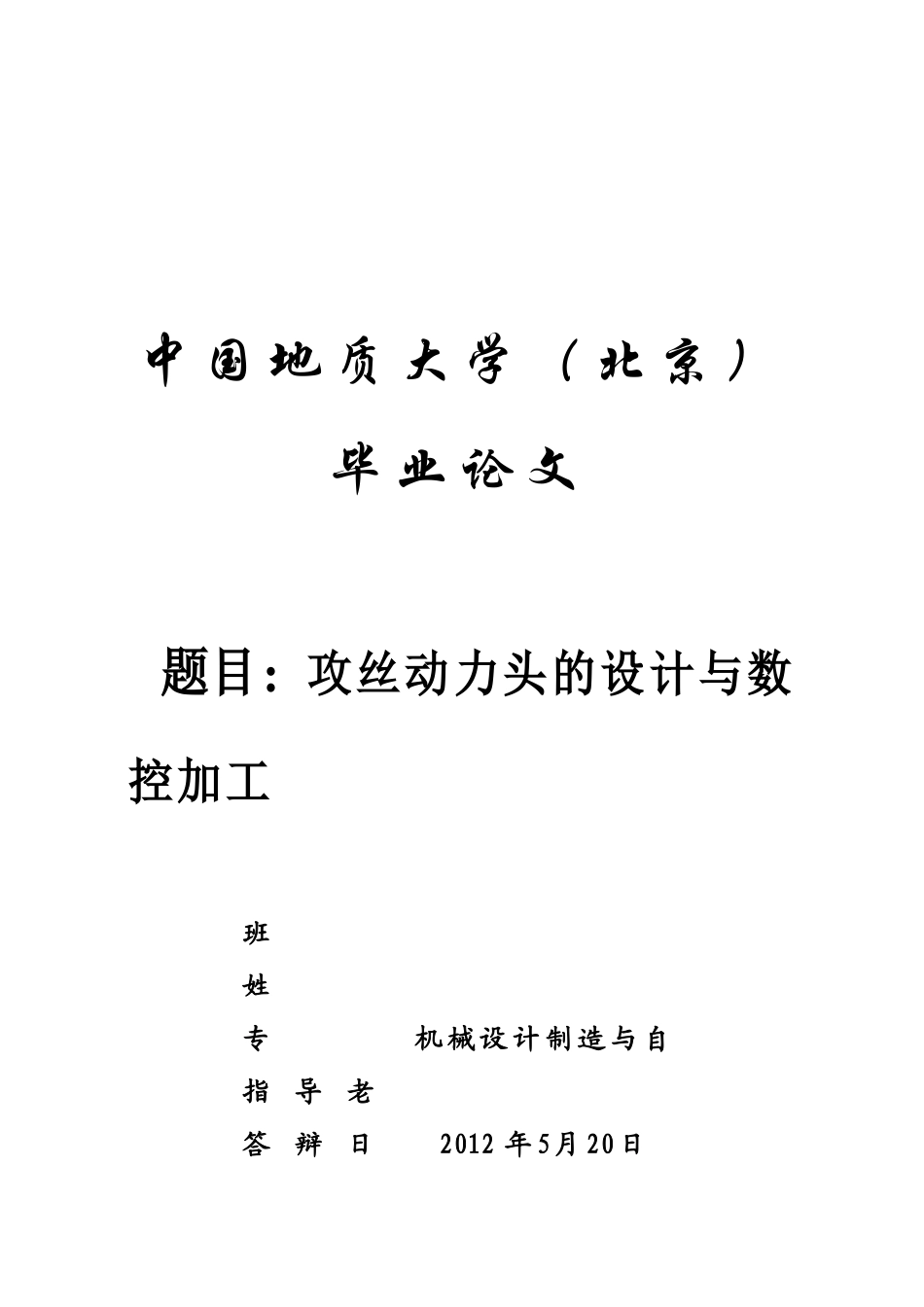

中 国 地 质 大 学 （ 北 京 ）毕 业 论 文题目：攻丝动力头的设计与数控加工班 级 ： 姓 名 ： 专 业 ：机 械 设 计 制 造 与 自动 化指导老师： 答辩日期：2012 年 5月 20 日摘 要攻丝靠模是组合机床上的一个仿形加工机构,其构成的主要零部件有靠模杆、靠模螺母、键和压板等。本课题先对数控机床及技术进行简单的介绍，接下来通过对攻丝靠模原理的分析，依据材料选择的基本原则选出各主要零部件的材料。本课题主要介绍了靠模杆在数控机床上加工时的参数设置和路径的选用，以及所用的刀具、夹具和机床等工艺装备的选用原则。靠模杆在数控机床上加工所选用的机床类型是跟据作者本人现阶段所处的设备环境进行选择的，如：车削加工利用 FANUC 数控车床，铣削加工采纳 SIEMENS802D 数控铣床。最后通过对各参数设置和工艺装备选择，并结合对靠模杆零件的工艺分析和设计，编写出一套工艺过程和工序卡片。同时用 AutoCAD 绘出工程图和装配图；采纳 UG 进行实体造型，并进行模拟加工、程序生成。本课题在编写过程中结合传统的加工工艺和现代先进的制造技术，综合运用所学的理论知识，并紧密联系实践，在老师和同学的帮助下仔细完成的。它着重突出地运用了现代先进的制造技术，充分利用了功能强大的 CAD/CAM 集成技术，合理的使用了数控机床优越性，从实体的生成到加工完毕，充分地体现出了现代制造技术的综合使用为我们工业生产所带来的便利。关键词：靠模杆 工艺分析 数控加工 程序 UG目 录摘 要...........................................................................................................(1)1 绪 论1.1 数控机床.................................................................................................(1)1.2 数控加工技术.........................................................................................(1)1.3 数控加工工艺 ........................................................................................(1)1.4 CAD/CAM 技术 ....................................................................................(2)1.5 本课题设计的主要内容.........................................................................(2)2 各部分零件的工艺分析2.1 金属材料的分析...................................................
