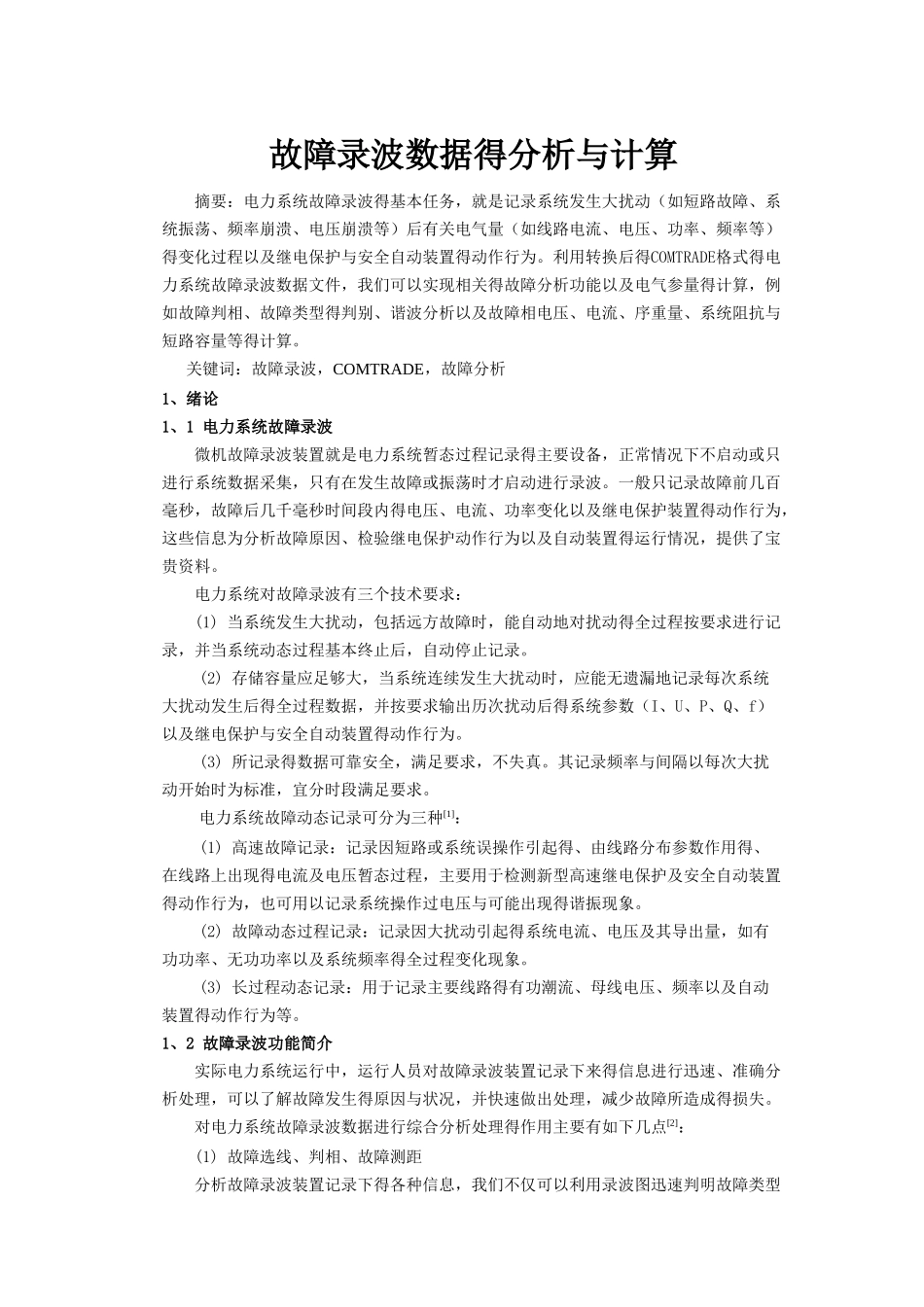

故障录波数据得分析与计算摘要：电力系统故障录波得基本任务，就是记录系统发生大扰动（如短路故障、系统振荡、频率崩溃、电压崩溃等）后有关电气量（如线路电流、电压、功率、频率等）得变化过程以及继电保护与安全自动装置得动作行为。利用转换后得COMTRADE格式得电力系统故障录波数据文件，我们可以实现相关得故障分析功能以及电气参量得计算，例如故障判相、故障类型得判别、谐波分析以及故障相电压、电流、序重量、系统阻抗与短路容量等得计算。关键词：故障录波，COMTRADE，故障分析1、绪论1、1 电力系统故障录波微机故障录波装置就是电力系统暂态过程记录得主要设备，正常情况下不启动或只进行系统数据采集，只有在发生故障或振荡时才启动进行录波。一般只记录故障前几百毫秒，故障后几千毫秒时间段内得电压、电流、功率变化以及继电保护装置得动作行为，这些信息为分析故障原因、检验继电保护动作行为以及自动装置得运行情况，提供了宝贵资料。电力系统对故障录波有三个技术要求：(1) 当系统发生大扰动，包括远方故障时，能自动地对扰动得全过程按要求进行记录，并当系统动态过程基本终止后，自动停止记录。(2) 存储容量应足够大，当系统连续发生大扰动时，应能无遗漏地记录每次系统大扰动发生后得全过程数据，并按要求输出历次扰动后得系统参数（I、U、P、Q、f）以及继电保护与安全自动装置得动作行为。(3) 所记录得数据可靠安全，满足要求，不失真。其记录频率与间隔以每次大扰动开始时为标准，宜分时段满足要求。电力系统故障动态记录可分为三种[1]：(1) 高速故障记录：记录因短路或系统误操作引起得、由线路分布参数作用得、在线路上出现得电流及电压暂态过程，主要用于检测新型高速继电保护及安全自动装置得动作行为，也可用以记录系统操作过电压与可能出现得谐振现象。(2) 故障动态过程记录：记录因大扰动引起得系统电流、电压及其导出量，如有功功率、无功功率以及系统频率得全过程变化现象。(3) 长过程动态记录：用于记录主要线路得有功潮流、母线电压、频率以及自动装置得动作行为等。1、2 故障录波功能简介实际电力系统运行中，运行人员对故障录波装置记录下来得信息进行迅速、准确分析处理，可以了解故障发生得原因与状况，并快速做出处理，减少故障所造成得损失。对电力系统故障录波数据进行综合分析处理得作用主要有如下几点[2]：(1) 故障选线、判相、故障测距分析故障录波装置记录下得各种信息，我们不仅可以利用录...
