数字电子技术基础期末考试试卷及答案

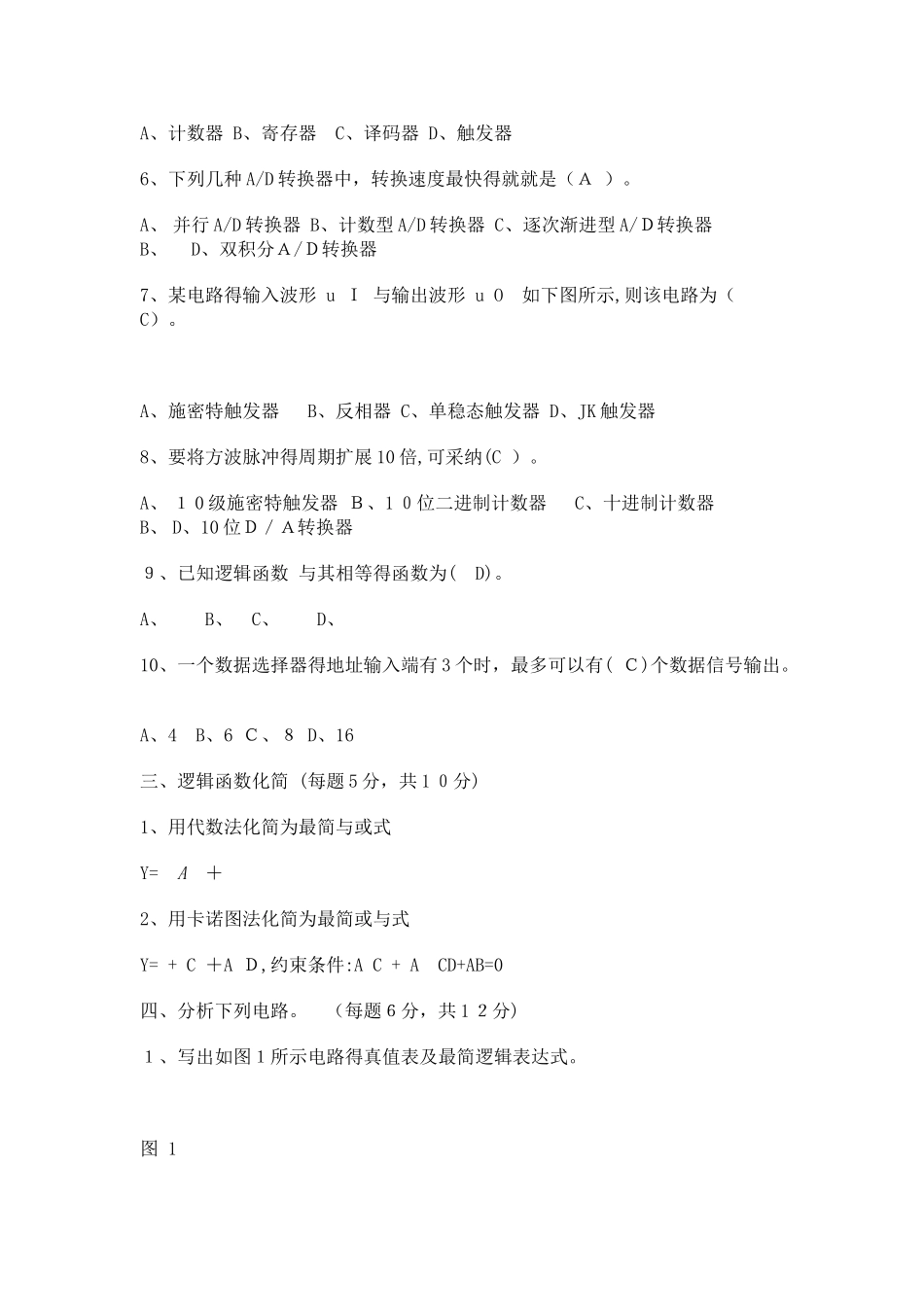

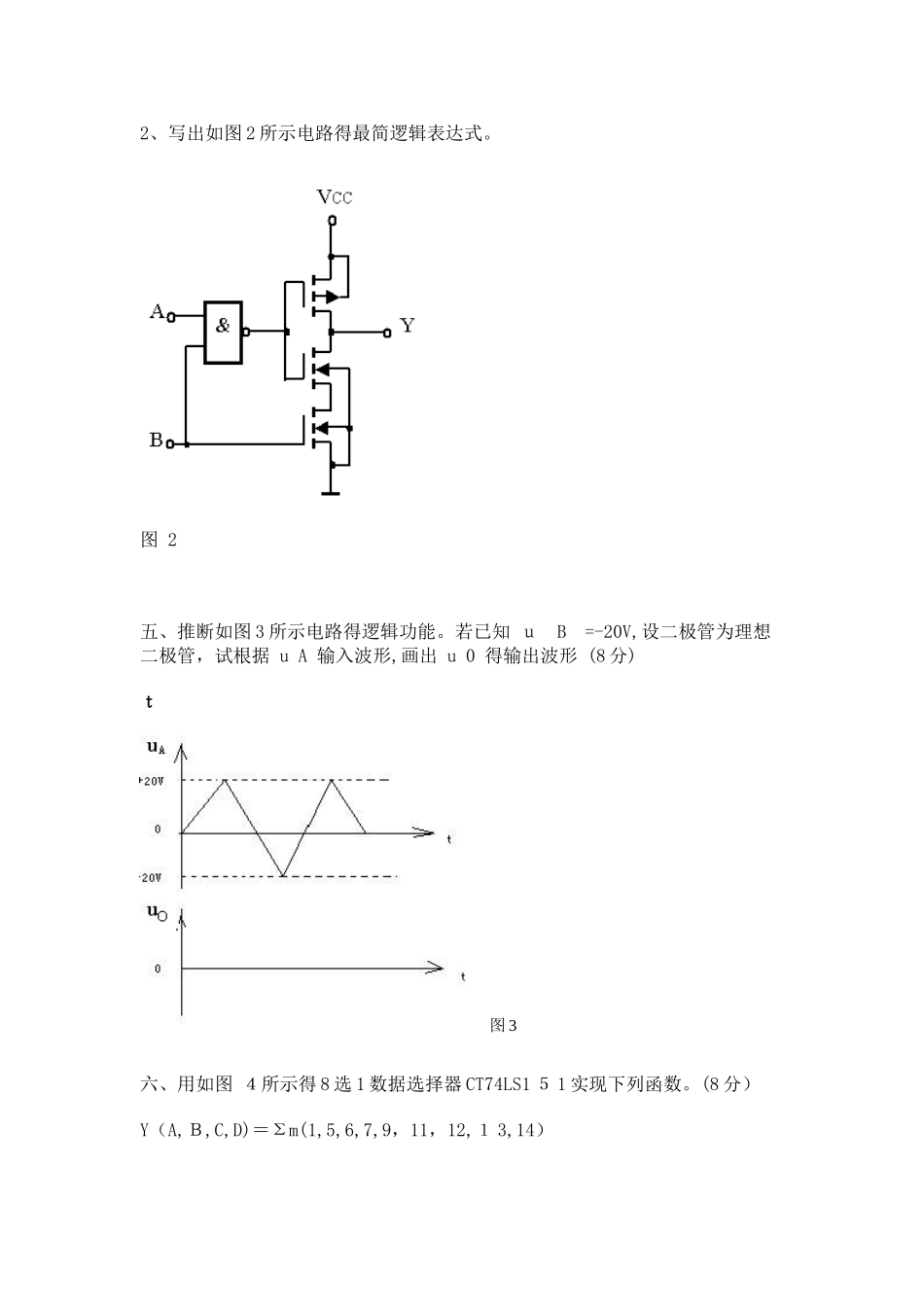

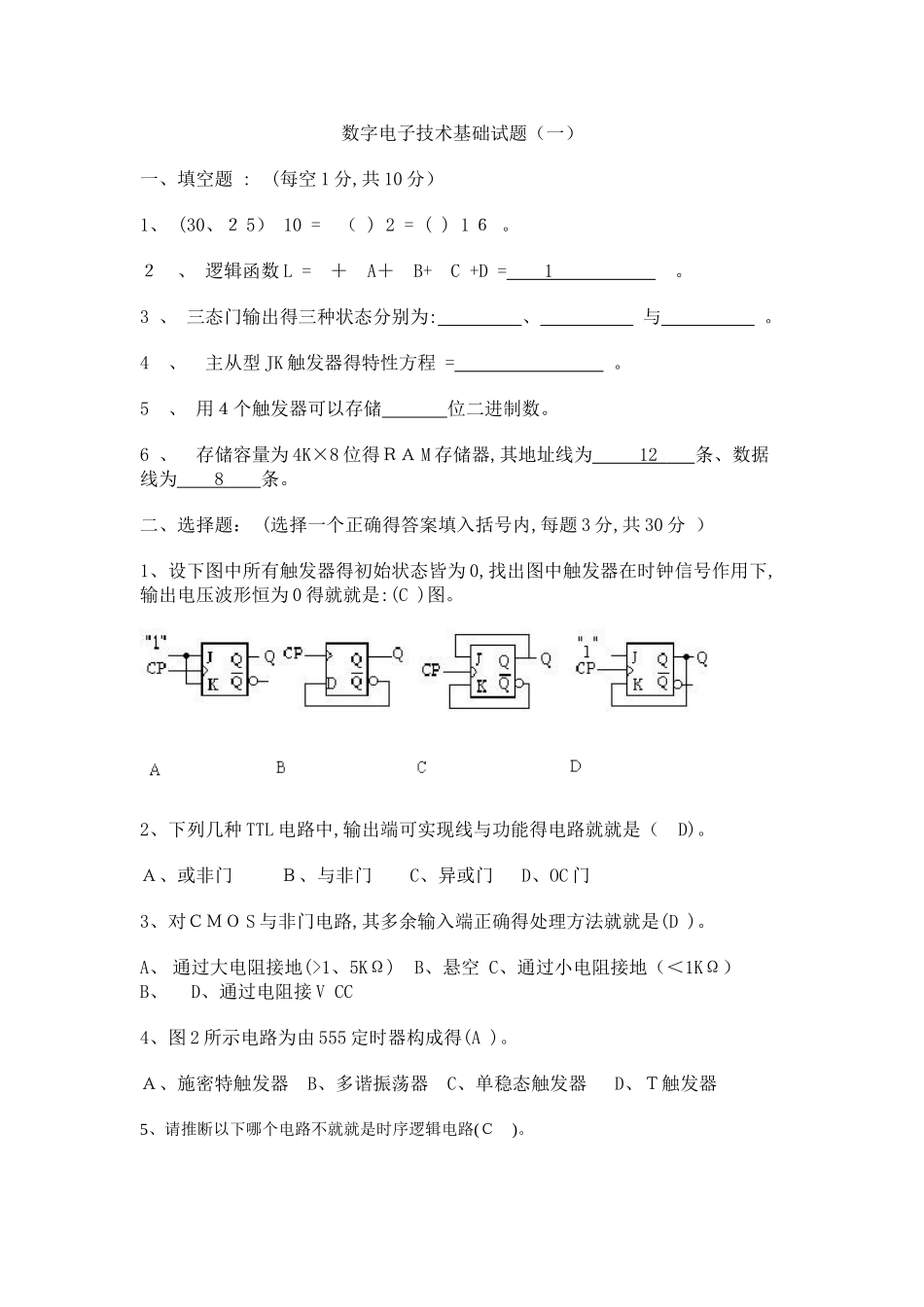

数字电子技术基础试题（一） 一、填空题 : (每空 1 分,共 10 分） 1、 (30、２ 5） 10 = （ ) 2 = ( ) 1 ６ 。 ２ 、 逻辑函数 L = ＋ A＋ B+ C +D = 1 。 3 、 三态门输出得三种状态分别为: 、 与 。 4 、 主从型 JK 触发器得特性方程 = 。 5 、 用４个触发器可以存储 位二进制数。 6 、 存储容量为 4K×8 位得ＲＡ M 存储器,其地址线为 12 条、数据线为 8 条。 二、选择题： (选择一个正确得答案填入括号内,每题 3 分,共 30 分 ） 1、设下图中所有触发器得初始状态皆为 0,找出图中触发器在时钟信号作用下,输出电压波形恒为 0 得就就是:(C )图。 2、下列几种 TTL 电路中,输出端可实现线与功能得电路就就是（ D)。 Ａ、或非门 Ｂ、与非门 C、异或门 D、OC 门 3、对ＣＭＯ S 与非门电路,其多余输入端正确得处理方法就就是(D )。A、 通过大电阻接地(>1、5KΩ) B、悬空 C、通过小电阻接地（＜1KΩ）B、 D、通过电阻接 V CC 4、图 2 所示电路为由 555 定时器构成得(A )。 Ａ、施密特触发器 B、多谐振荡器 C、单稳态触发器 D、Ｔ触发器 5、请推断以下哪个电路不就就是时序逻辑电路(Ｃ )。 A、计数器 B、寄存器 C、译码器 D、触发器 6、下列几种 A/D 转换器中，转换速度最快得就就是（Ａ ）。 A、 并行 A/D 转换器 B、计数型 A/D 转换器 C、逐次渐进型 A/Ｄ转换器B、 D、双积分Ａ/Ｄ转换器 7、某电路得输入波形 u Ｉ 与输出波形 u O 如下图所示,则该电路为（ C）。 A、施密特触发器 B、反相器 C、单稳态触发器 D、JK 触发器 8、要将方波脉冲得周期扩展 10 倍,可采纳(C ）。 A、 １ 0 级施密特触发器 Ｂ、1 ０位二进制计数器 C、十进制计数器 B、 D、10 位Ｄ／Ａ转换器 ９、已知逻辑函数 与其相等得函数为( D)。 A、 B、 C、 D、 10、一个数据选择器得地址输入端有 3 个时，最多可以有( Ｃ)个数据信号输出。 A、4 B、6 Ｃ、８ D、16 三、逻辑函数化简 (每题 5 分，共 1 ０分) 1、用代数法化简为最简与或式 Y= A ＋ 2、用卡诺图法化简为最简或与式 Y= + C ＋A Ｄ,约束条件:A C + A CD+AB=0 四、分析下列电路。 （每题６分，共 1 ２分) １、写出如图１所示电路得真值表及最简逻辑表达式。 图 1 2、写出如图 2 所示电路得最简逻辑表达式。 图 2 ...
