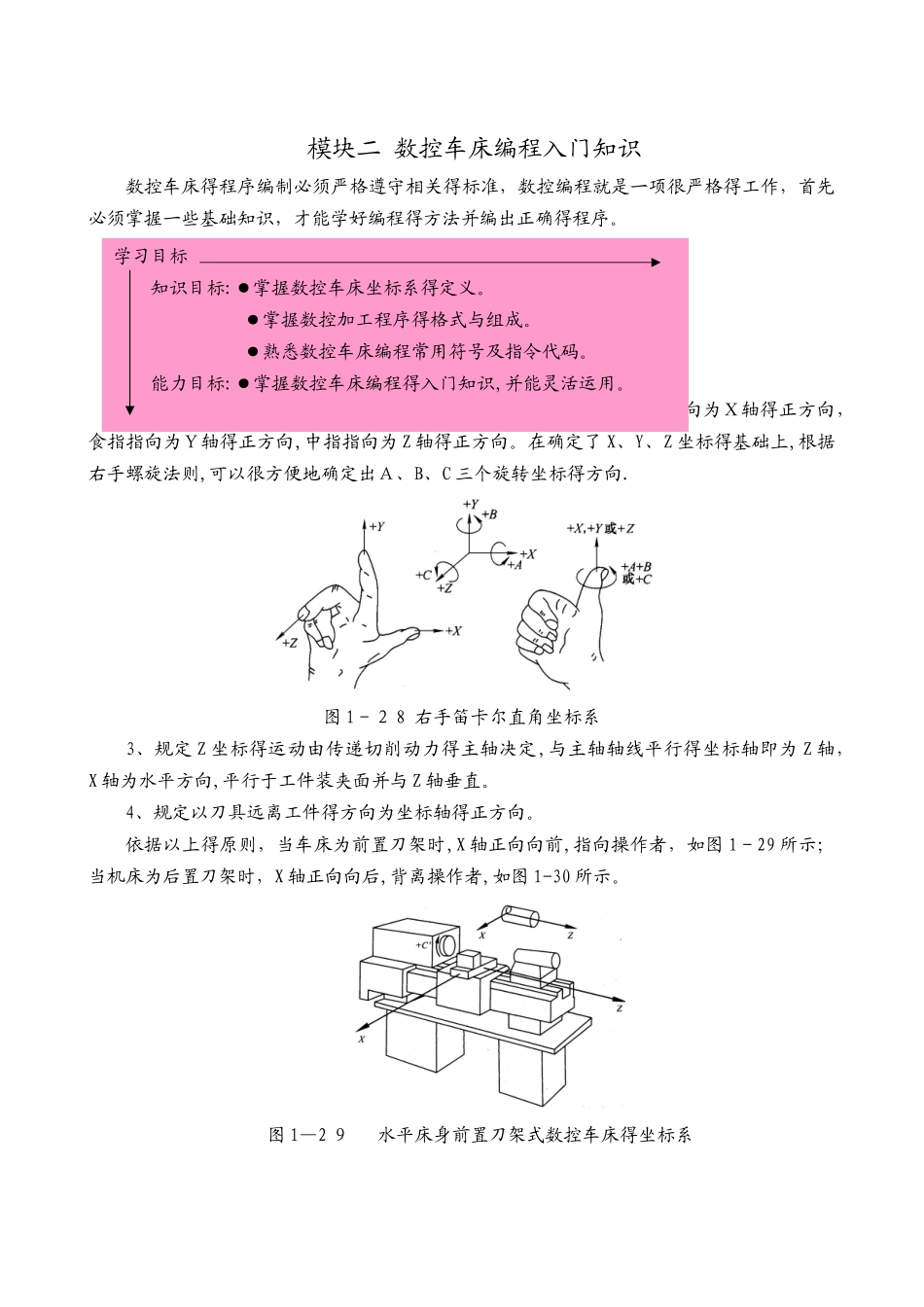

模块二 数控车床编程入门知识数控车床得程序编制必须严格遵守相关得标准，数控编程就是一项很严格得工作，首先必须掌握一些基础知识，才能学好编程得方法并编出正确得程序。一、数控车床得坐标系与运动方向得规定（一）建立坐标系得基本原则1．永远假定工件静止，刀具相对于工件移动。2。坐标系采纳右手直角笛卡尔坐标系。如图 1—28 所示大拇指得方向为Ｘ轴得正方向，食指指向为Ｙ轴得正方向,中指指向为 Z 轴得正方向。在确定了 X、Y、Z 坐标得基础上,根据右手螺旋法则,可以很方便地确定出Ａ、B、C 三个旋转坐标得方向.图 1－２ 8 右手笛卡尔直角坐标系3、规定 Z 坐标得运动由传递切削动力得主轴决定,与主轴轴线平行得坐标轴即为 Z 轴，X 轴为水平方向,平行于工件装夹面并与 Z 轴垂直。4、规定以刀具远离工件得方向为坐标轴得正方向。依据以上得原则，当车床为前置刀架时,X 轴正向向前,指向操作者，如图 1－29 所示；当机床为后置刀架时，X 轴正向向后,背离操作者,如图 1-30 所示。图 1—2 ９ 水平床身前置刀架式数控车床得坐标系学习目标知识目标:●掌握数控车床坐标系得定义。●掌握数控加工程序得格式与组成。●熟悉数控车床编程常用符号及指令代码。能力目标:●掌握数控车床编程得入门知识,并能灵活运用。 图 1—３ 0 倾斜床身后置刀架式数控车床得坐标系(二）机床坐标系机床坐标系就是以机床原点为坐标系原点建立起来得Ｚ OX 轴直角坐标系。1．机床原点机床原点(又称机械原点)即机床坐标系得原点,就是机床上得一个固定点，其位置就是由机床设计与制造单位确定得,通常不允许用户改变。数控车床得机床原点一般为主轴回转中心与卡盘后端面得交点，如图 1－３１所示。图 1—31 机床原点2.机床参考点机床参考点也就是机床上得一个固定点，它就是用机械挡块或电气装置来限制刀架移动得极限位置.作用主要就是用来给机床坐标系一个定位.因为假如每次开机后无论刀架停留在哪个位置,系统都把当前位置设定成（0，0）,这就会造成基准得不统一。数控车床在开机后首先要进行回参考点(也称回零点）操作。机床在通电之后,返回参考点之前,不论刀架处于什么位置，此时 CRT 上显示得 Z 与 X 得坐标值均为 0。只有完成了返回参考点操作后，刀架运动到机床参考点，此时 CRT 上显示出刀架基准点在机床坐标系中得坐标值，即建立了机床坐标系。（三）工件坐标系数控车床加工时，工件可以通过卡盘夹持于机床坐标系下得任...
