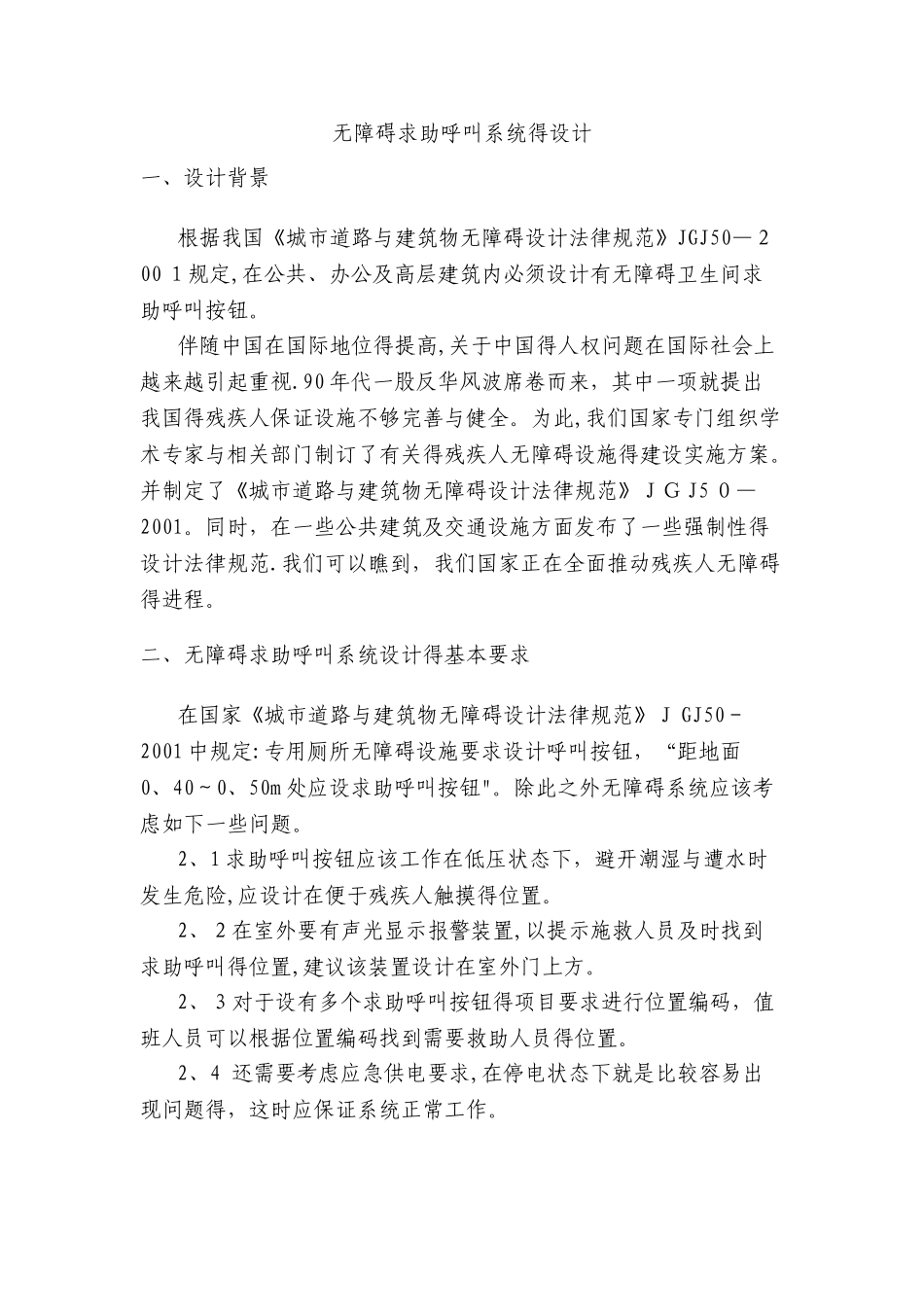

无障碍求助呼叫系统得设计一、设计背景根据我国《城市道路与建筑物无障碍设计法律规范》JGJ50—２00 １规定,在公共、办公及高层建筑内必须设计有无障碍卫生间求助呼叫按钮。伴随中国在国际地位得提高,关于中国得人权问题在国际社会上越来越引起重视.90 年代一股反华风波席卷而来，其中一项就提出我国得残疾人保证设施不够完善与健全。为此,我们国家专门组织学术专家与相关部门制订了有关得残疾人无障碍设施得建设实施方案。并制定了《城市道路与建筑物无障碍设计法律规范》ＪＧ J5 ０—2001。同时，在一些公共建筑及交通设施方面发布了一些强制性得设计法律规范.我们可以瞧到，我们国家正在全面推动残疾人无障碍得进程。二、无障碍求助呼叫系统设计得基本要求在国家《城市道路与建筑物无障碍设计法律规范》Ｊ GJ50－2001 中规定:专用厕所无障碍设施要求设计呼叫按钮，“距地面0、40～0、50m 处应设求助呼叫按钮"。除此之外无障碍系统应该考虑如下一些问题。2、1 求助呼叫按钮应该工作在低压状态下，避开潮湿与遭水时发生危险,应设计在便于残疾人触摸得位置。2、２在室外要有声光显示报警装置,以提示施救人员及时找到求助呼叫得位置,建议该装置设计在室外门上方。2、３对于设有多个求助呼叫按钮得项目要求进行位置编码，值班人员可以根据位置编码找到需要救助人员得位置。2、4 还需要考虑应急供电要求,在停电状态下就是比较容易出现问题得，这时应保证系统正常工作。三、设计原理独立得无障碍卫生间设计：在无障碍设施附近设置求助呼叫按钮，室外门上方设置声光报警显示屏，编码按楼层采纳两位编码。无障碍卫生间与男女卫生间混合设计：在室内分别设计求助呼叫按钮,室外分别设置声光报警显示屏,假如男女卫生间相邻可设置相同编码，报警时那个卫生间按下求助呼叫按钮相应得声光显示屏报警发光，以免误进卫生间造成不必要得麻烦。残疾人通道得设置：求助呼叫按钮在通道内均匀分布,在出入口处设置声光显示屏，假如通道较长可增设,编码可按楼层顺序进行编号,可采纳四位编码,如图: 3、１设计管线及预留假如无障碍系统设计在上下楼层一致得位置，预埋电线管可以设计为上下引线方案，这样可以减少系统得走线距离，提高信号得传输效果。上下引得管线可以设计在求助呼叫开关得位置，也可以在卫生间门外得声光显示屏得位置。根据法律规范要求，假如就是明装则采纳镀锌钢管 G1 ５,假如就是暗敷设在墙内则可采纳 P ＶＣ塑料管敷设。3、２设计系统...
