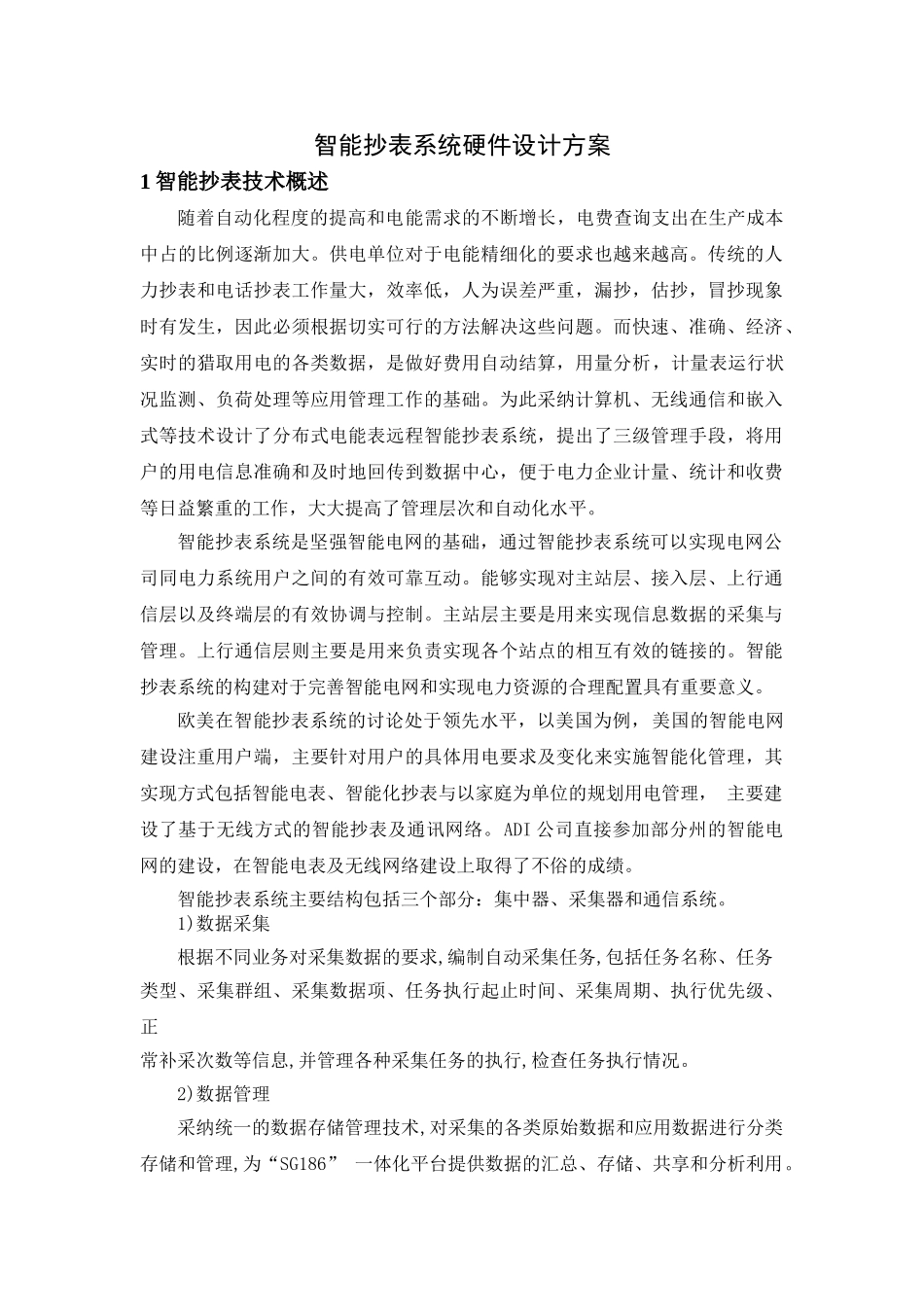

智能电网课程设计报告智能抄表系统硬件设计方案1 智能抄表技术概述随着自动化程度的提高和电能需求的不断增长，电费查询支出在生产成本中占的比例逐渐加大。供电单位对于电能精细化的要求也越来越高。传统的人力抄表和电话抄表工作量大，效率低，人为误差严重，漏抄，估抄，冒抄现象时有发生，因此必须根据切实可行的方法解决这些问题。而快速、准确、经济、实时的猎取用电的各类数据，是做好费用自动结算，用量分析，计量表运行状况监测、负荷处理等应用管理工作的基础。为此采纳计算机、无线通信和嵌入式等技术设计了分布式电能表远程智能抄表系统，提出了三级管理手段，将用户的用电信息准确和及时地回传到数据中心，便于电力企业计量、统计和收费等日益繁重的工作，大大提高了管理层次和自动化水平。智能抄表系统是坚强智能电网的基础，通过智能抄表系统可以实现电网公司同电力系统用户之间的有效可靠互动。能够实现对主站层、接入层、上行通信层以及终端层的有效协调与控制。主站层主要是用来实现信息数据的采集与管理。上行通信层则主要是用来负责实现各个站点的相互有效的链接的。智能抄表系统的构建对于完善智能电网和实现电力资源的合理配置具有重要意义。欧美在智能抄表系统的讨论处于领先水平，以美国为例，美国的智能电网建设注重用户端，主要针对用户的具体用电要求及变化来实施智能化管理，其实现方式包括智能电表、智能化抄表与以家庭为单位的规划用电管理， 主要建设了基于无线方式的智能抄表及通讯网络。ADI 公司直接参加部分州的智能电网的建设，在智能电表及无线网络建设上取得了不俗的成绩。智能抄表系统主要结构包括三个部分：集中器、采集器和通信系统。1)数据采集根据不同业务对采集数据的要求,编制自动采集任务,包括任务名称、任务类型、采集群组、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息,并管理各种采集任务的执行,检查任务执行情况。2)数据管理采纳统一的数据存储管理技术,对采集的各类原始数据和应用数据进行分类存储和管理,为“SG186” 一体化平台提供数据的汇总、存储、共享和分析利用。根据访问者受信度、数据频度、数据交换量的不同,对外提供统一的实时或准实时数据服务接口,为其它系统 放有权限的数据共享服务。数据管理功能提供系统级和应用级完备的数据备份和恢复机制。3)控制功能用屯信息采集系统通过对终端设置负荷定值、电量定值、电费定值以及控制相关参数的配置和下...
