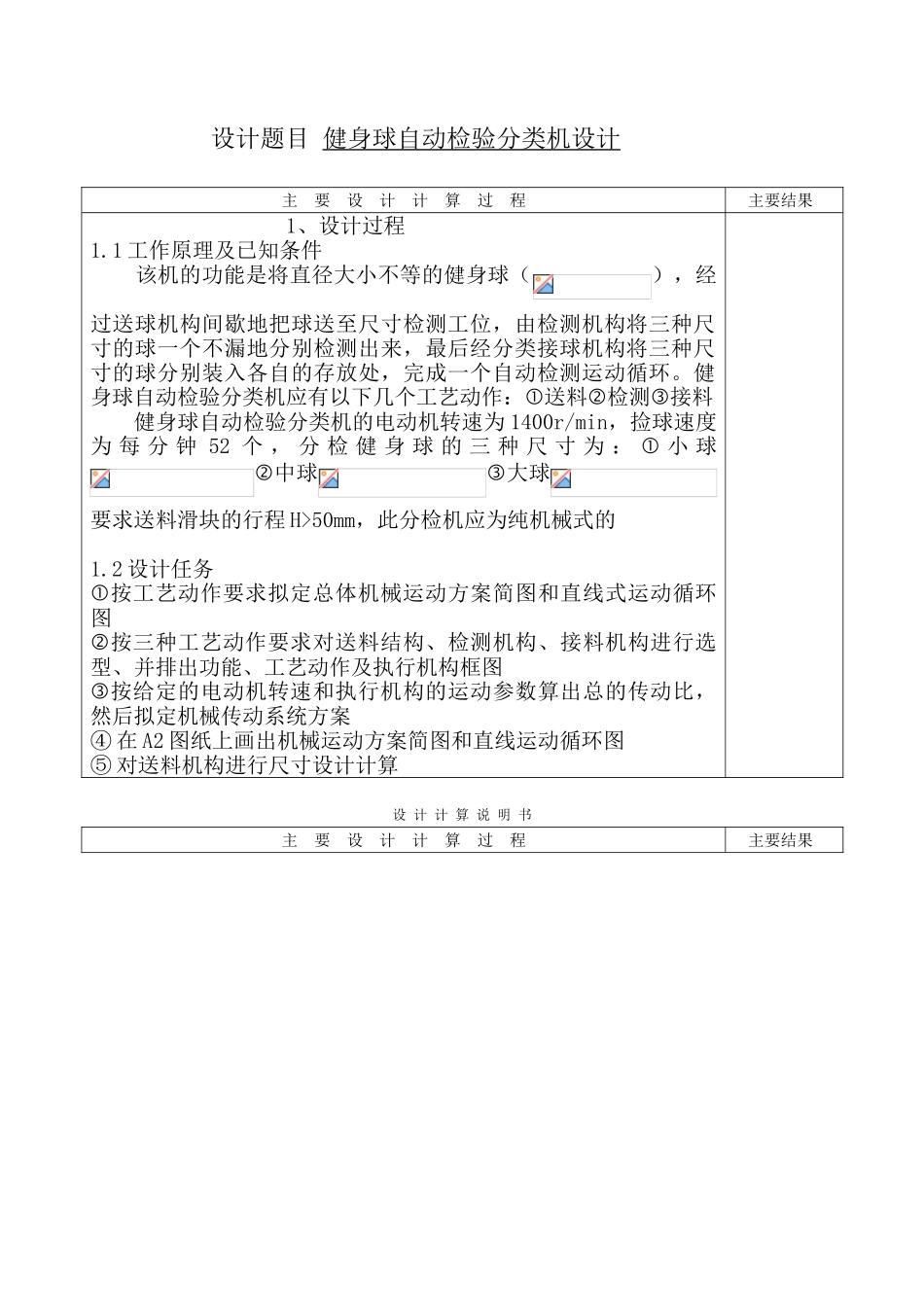

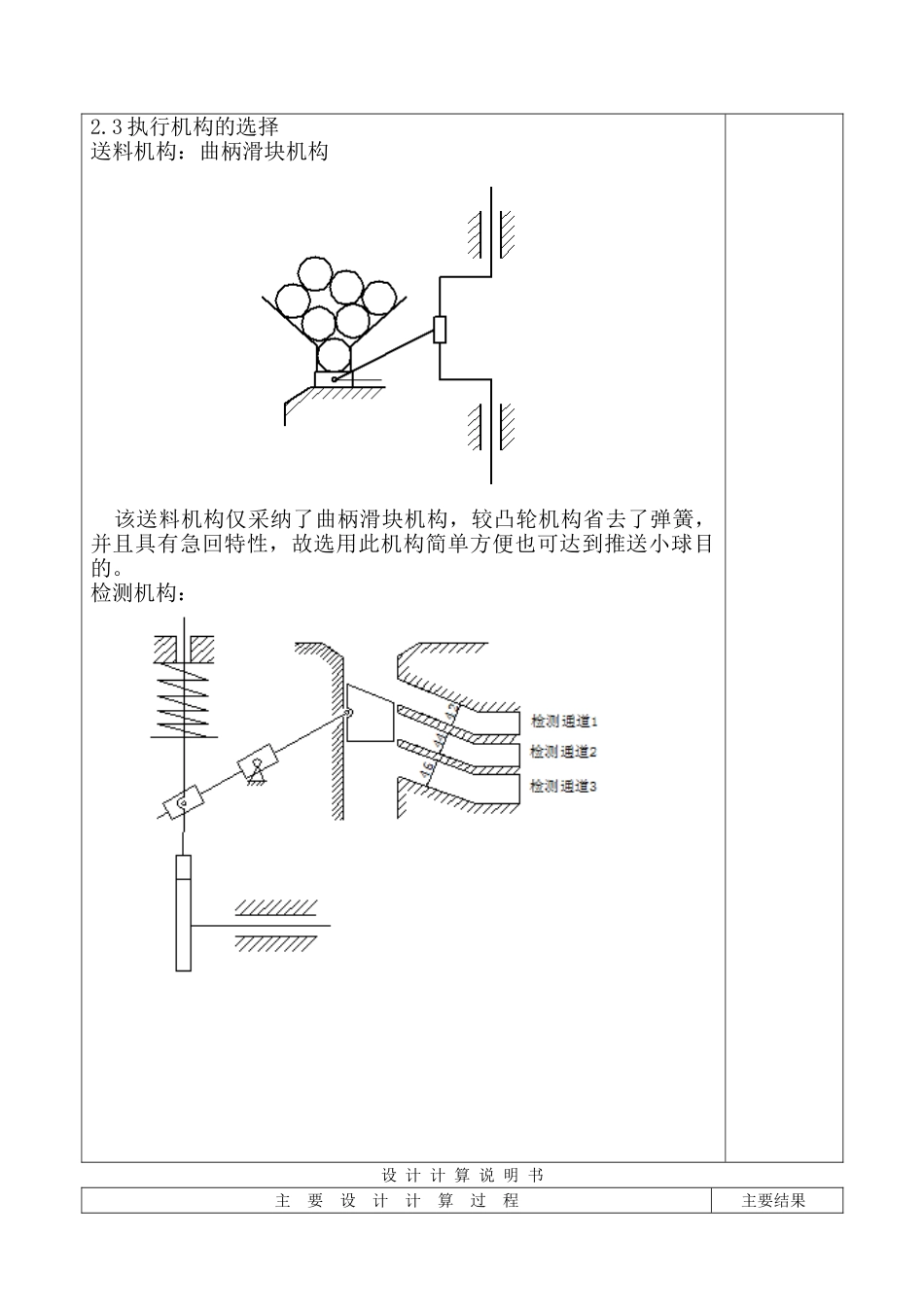

设计题目 健身球自动检验分类机设计主 要 设 计 计 算 过 程 主要结果 1、设计过程1.1 工作原理及已知条件 该机的功能是将直径大小不等的健身球（），经过送球机构间歇地把球送至尺寸检测工位，由检测机构将三种尺寸的球一个不漏地分别检测出来，最后经分类接球机构将三种尺寸的球分别装入各自的存放处，完成一个自动检测运动循环。健身球自动检验分类机应有以下几个工艺动作：送料检测接料健身球自动检验分类机的电动机转速为 1400r/min，捡球速度为 每 分 钟 52 个 ， 分 检 健 身 球 的 三 种 尺 寸 为 ： 小 球中球大球 要求送料滑块的行程 H>50mm，此分检机应为纯机械式的1.2 设计任务按工艺动作要求拟定总体机械运动方案简图和直线式运动循环图按三种工艺动作要求对送料结构、检测机构、接料机构进行选型、并排出功能、工艺动作及执行机构框图按给定的电动机转速和执行机构的运动参数算出总的传动比，然后拟定机械传动系统方案④ 在 A2 图纸上画出机械运动方案简图和直线运动循环图⑤ 对送料机构进行尺寸设计计算 设 计 计 算 说 明 书主 要 设 计 计 算 过 程 主要结果⑥ 编写设计说明书一份 2、机械系统的选择2.1 原动机的选择 健身球自动检验分类机的原动机应使用 220V 沟通电动机，并且其转速可调节并设定在 1400r/min2.2 传动机构的选择 根据要求，该传动机构的减速器装置中第一级减速用皮带，第二、三级减速用齿轮，通过该装置将电动机转速降下来。由于该装置需要较大的传动比，故采纳轮系来实现减速。在传递运动中，因检测机构和送料机构的两传动轴互相垂直，又因在检测过程中需要送料与检测同步，故在此采纳一堆传动比为 1 的直齿圆锥齿轮。传动机构简图如下： 设 计 计 算 说 明 书主 要 设 计 计 算 过 程 主要结果2.3 执行机构的选择送料机构：曲柄滑块机构 该送料机构仅采纳了曲柄滑块机构，较凸轮机构省去了弹簧，并且具有急回特性，故选用此机构简单方便也可达到推送小球目的。检测机构： 设 计 计 算 说 明 书主 要 设 计 计 算 过 程 主要结果机械运动方案简图：设 计 计 算 说 明 书主 要 设 计 计 算 过 程 主要结果 将滑块的上表面制成斜面与检测通道倾斜角度一致，通道入口处倒圆角防止卡球。 用凸轮机构实现休止通道检测并采纳放大机构减小升程从而减小压力角。2.4 机械运动...
