高二物理周练试题（交变电流单元检测）VIP专享

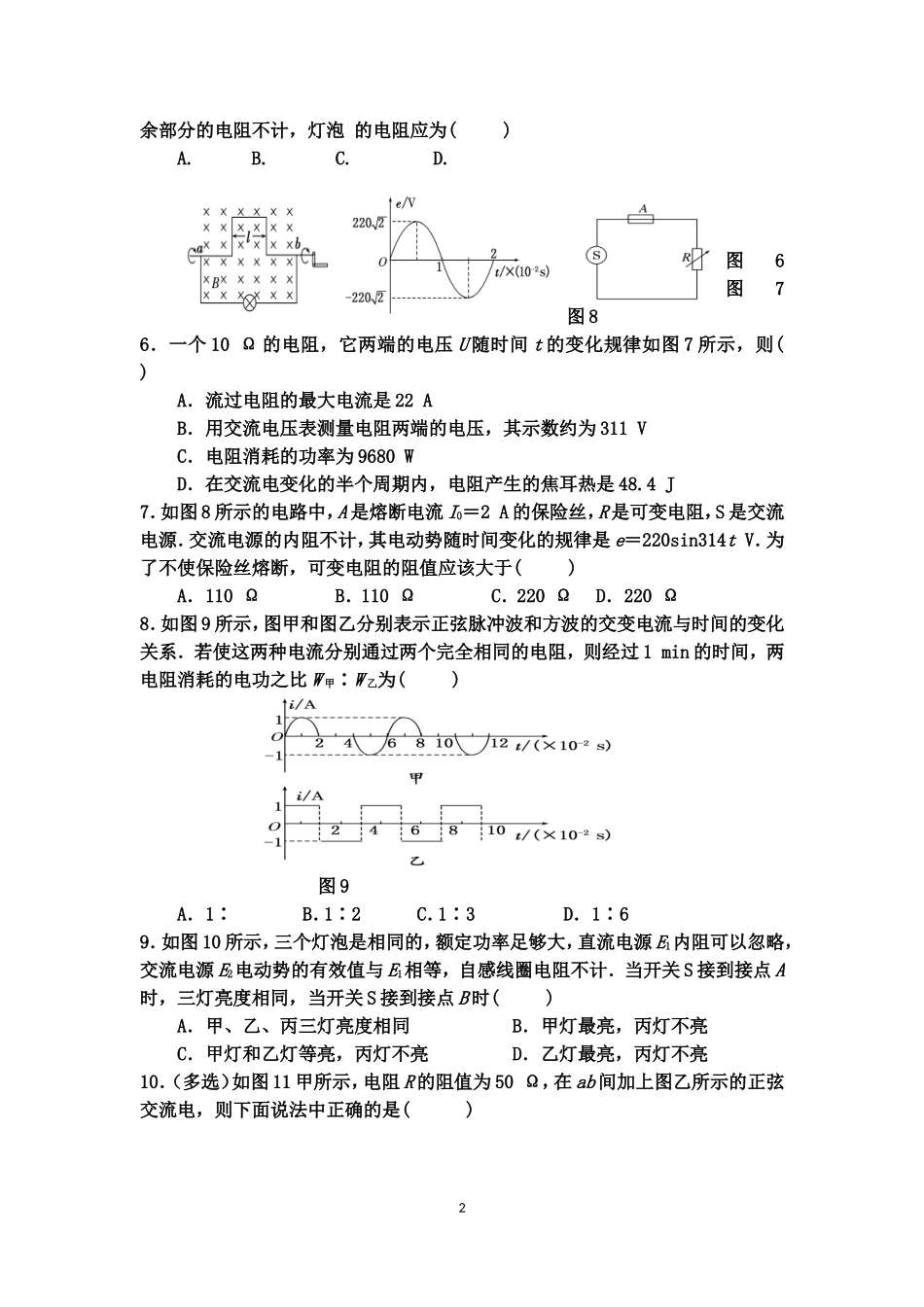

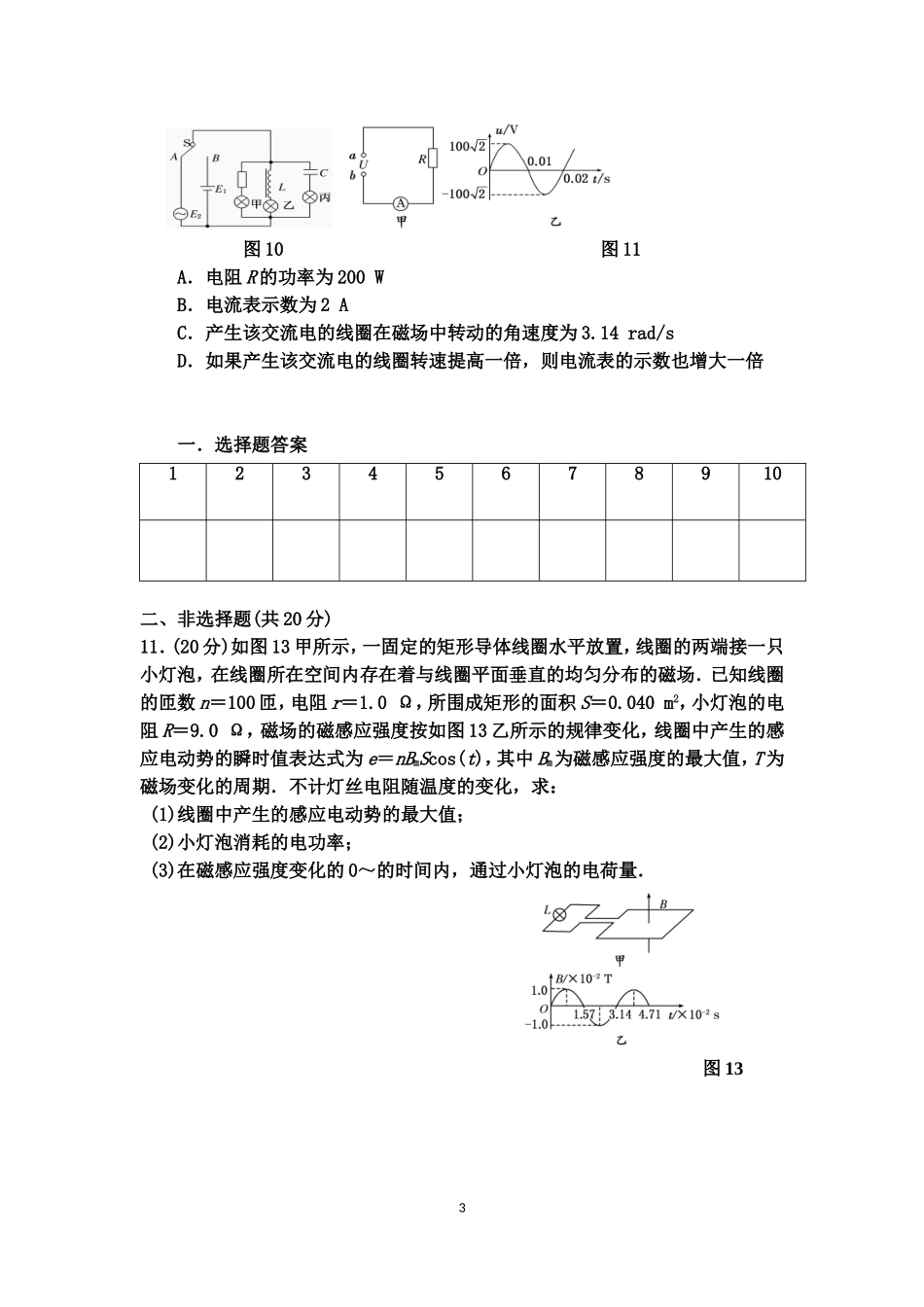

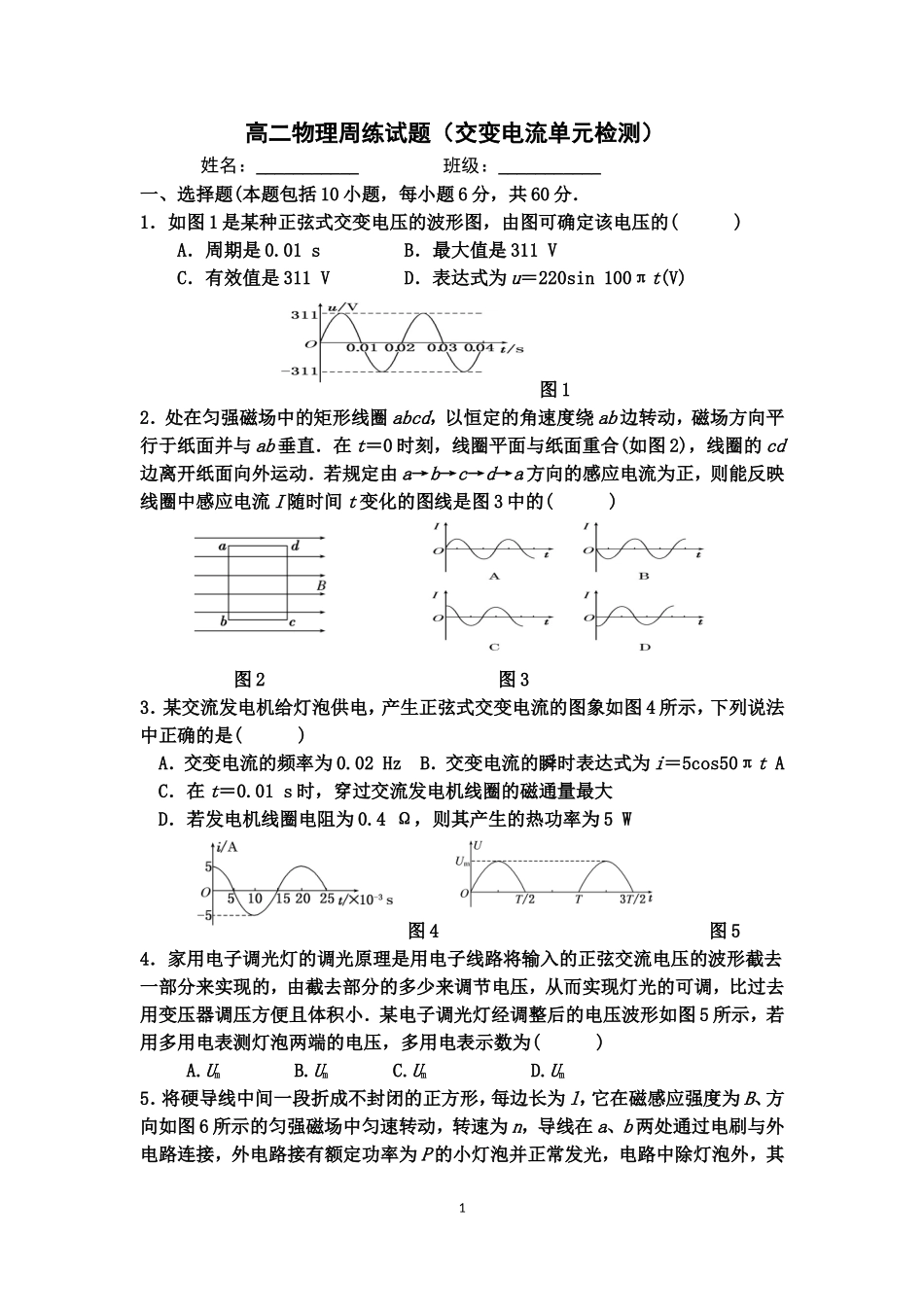

高二物理周练试题（交变电流单元检测） 姓名：___________ 班级：___________一、选择题(本题包括 10 小题，每小题 6 分，共 60 分．1．如图 1 是某种正弦式交变电压的波形图，由图可确定该电压的( )A．周期是 0.01 s B．最大值是 311 V C．有效值是 311 V D．表达式为 u＝220sin 100πt(V) 图 12．处在匀强磁场中的矩形线圈 abcd，以恒定的角速度绕 ab 边转动，磁场方向平行于纸面并与 ab 垂直．在 t＝0 时刻，线圈平面与纸面重合(如图 2)，线圈的 cd边离开纸面向外运动．若规定由 a→b→c→d→a 方向的感应电流为正，则能反映线圈中感应电流 I 随时间 t 变化的图线是图 3 中的( ) 图 2 图 33．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图 4 所示，下列说法中正确的是( )A．交变电流的频率为 0.02 Hz B．交变电流的瞬时表达式为 i＝5cos50πt A C．在 t＝0.01 s 时，穿过交流发电机线圈的磁通量最大D．若发电机线圈电阻为 0.4 Ω，则其产生的热功率为 5 W 图 4 图 54．家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积小．某电子调光灯经调整后的电压波形如图 5 所示，若用多用电表测灯泡两端的电压，多用电表示数为( )A.Um B.Um C.Um D.Um5．将硬导线中间一段折成不封闭的正方形，每边长为 l，它在磁感应强度为 B、方向如图 6 所示的匀强磁场中匀速转动，转速为 n，导线在 a、b 两处通过电刷与外电路连接，外电路接有额定功率为 P 的小灯泡并正常发光，电路中除灯泡外，其1余部分的电阻不计，灯泡 的电阻应为( )A. B. C. D.图6 图7 图 86．一个 10 Ω 的电阻，它两端的电压 U 随时间 t 的变化规律如图 7 所示，则( )A．流过电阻的最大电流是 22 AB．用交流电压表测量电阻两端的电压，其示数约为 311 VC．电阻消耗的功率为 9680 WD．在交流电变化的半个周期内，电阻产生的焦耳热是 48.4 J7．如图 8 所示的电路中，A 是熔断电流 I0＝2 A 的保险丝，R 是可变电阻，S 是交流电源．交流电源的内阻不计，其电动势随时间变化的规律是 e＝220sin314t V．为了不使保险丝熔断，可变电阻的阻值应该大于( )A．110 Ω B．110 Ω C．220 Ω D．220 Ω8．如图 9 所示，图甲和图乙分别表示正弦...
