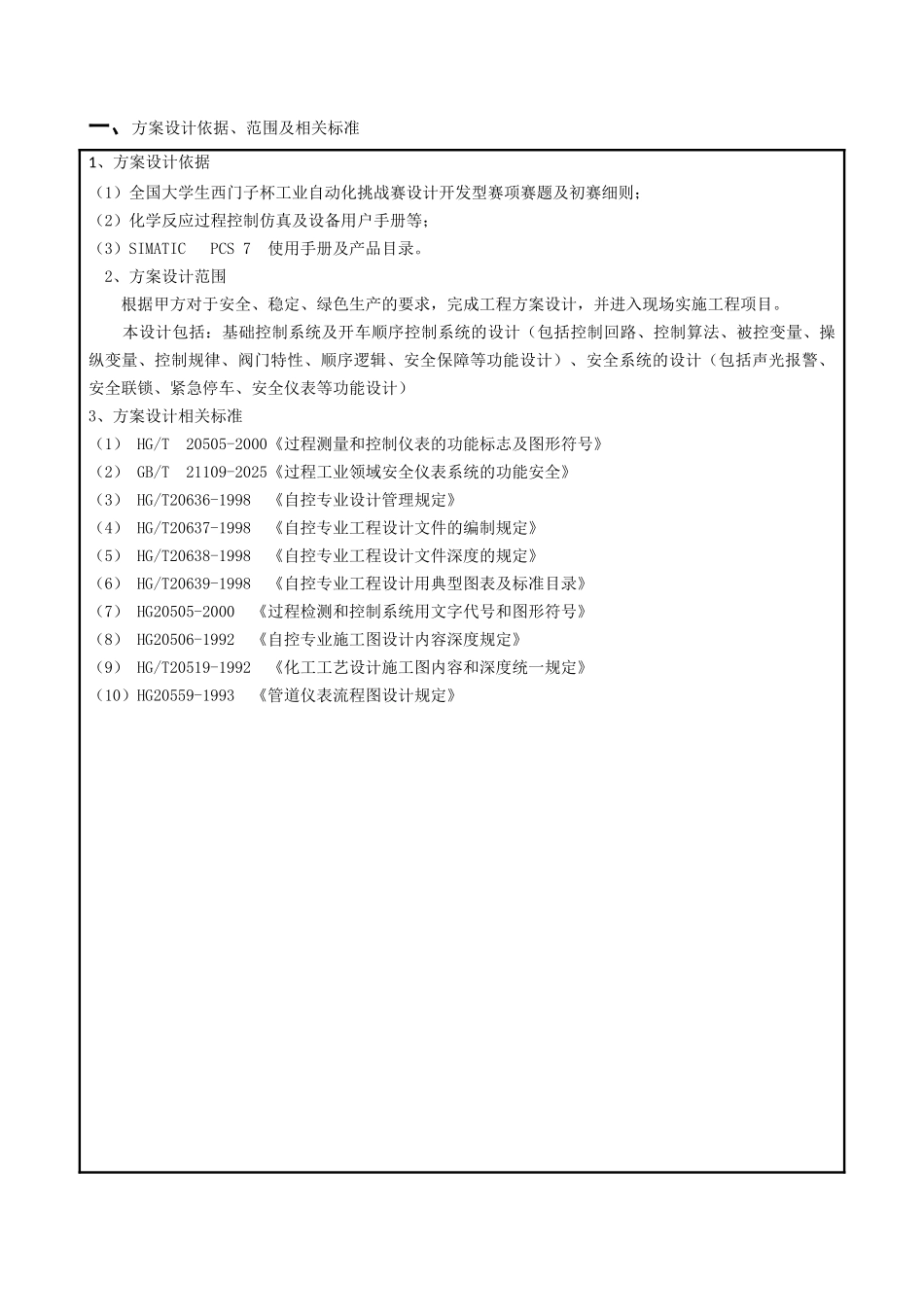

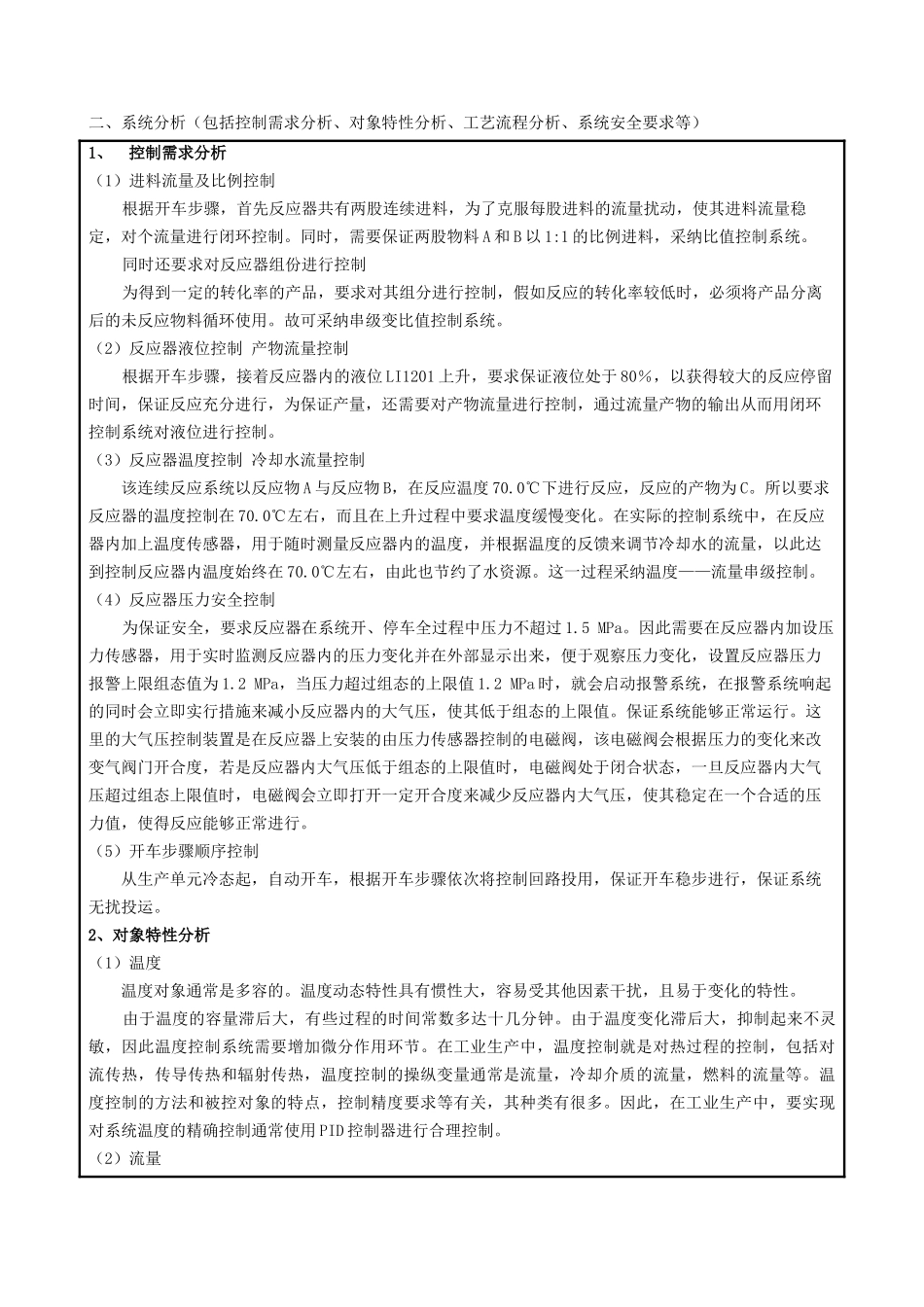

河南理工大学《过程控制系统》课程设计文件设计小组名称：XXXXXXXX设计小组成员：姓名 班级 学号 年 月 日一、方案设计依据、范围及相关标准1、方案设计依据 （1）全国大学生西门子杯工业自动化挑战赛设计开发型赛项赛题及初赛细则； （2）化学反应过程控制仿真及设备用户手册等； （3）SIMATIC PCS 7 使用手册及产品目录。 2、方案设计范围 根据甲方对于安全、稳定、绿色生产的要求，完成工程方案设计，并进入现场实施工程项目。 本设计包括：基础控制系统及开车顺序控制系统的设计（包括控制回路、控制算法、被控变量、操纵变量、控制规律、阀门特性、顺序逻辑、安全保障等功能设计）、安全系统的设计（包括声光报警、安全联锁、紧急停车、安全仪表等功能设计）3、方案设计相关标准 （1） HG/T 20505-2000《过程测量和控制仪表的功能标志及图形符号》 （2） GB/T 21109-2025《过程工业领域安全仪表系统的功能安全》（3） HG/T20636-1998 《自控专业设计管理规定》 （4） HG/T20637-1998 《自控专业工程设计文件的编制规定》 （5） HG/T20638-1998 《自控专业工程设计文件深度的规定》 （6） HG/T20639-1998 《自控专业工程设计用典型图表及标准目录》 （7） HG20505-2000 《过程检测和控制系统用文字代号和图形符号》 （8） HG20506-1992 《自控专业施工图设计内容深度规定》 （9） HG/T20519-1992 《化工工艺设计施工图内容和深度统一规定》（10）HG20559-1993 《管道仪表流程图设计规定》 二、系统分析（包括控制需求分析、对象特性分析、工艺流程分析、系统安全要求等）1、 控制需求分析 （1）进料流量及比例控制 根据开车步骤，首先反应器共有两股连续进料，为了克服每股进料的流量扰动，使其进料流量稳定，对个流量进行闭环控制。同时，需要保证两股物料 A 和 B 以 1:1 的比例进料，采纳比值控制系统。同时还要求对反应器组份进行控制 为得到一定的转化率的产品，要求对其组分进行控制，假如反应的转化率较低时，必须将产品分离后的未反应物料循环使用。故可采纳串级变比值控制系统。（2）反应器液位控制 产物流量控制根据开车步骤，接着反应器内的液位 LI1201 上升，要求保证液位处于 80％，以获得较大的反应停留时间，保证反应充分进行，为保证产量，还需要对产物流量进行控制，通过流量产物的输出从而用闭环控制系统对液位进行控制。（3）反应器温度控制 冷却水流量控制 该连...
