本科毕业设计论文--数字频率计课程设计报告

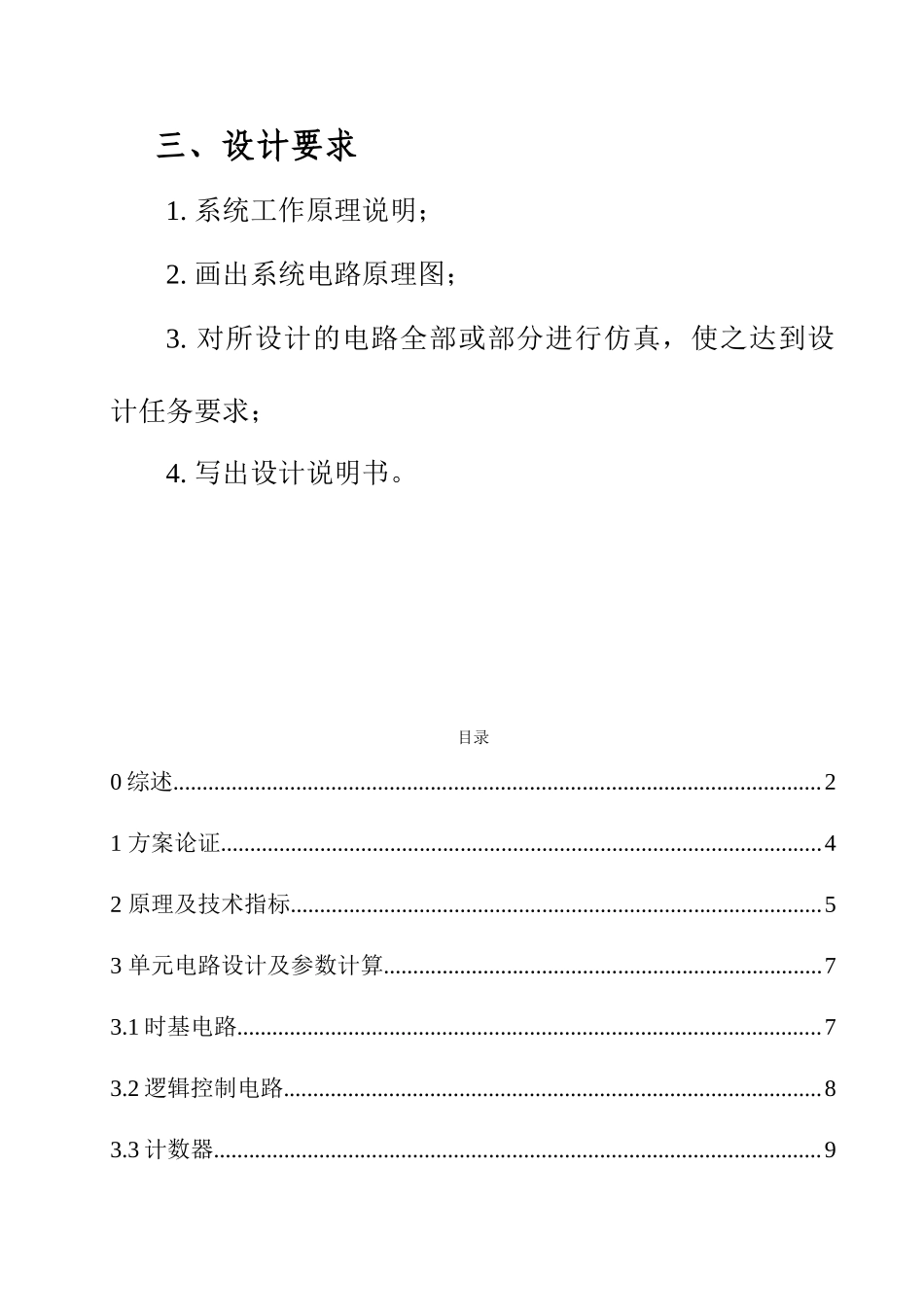

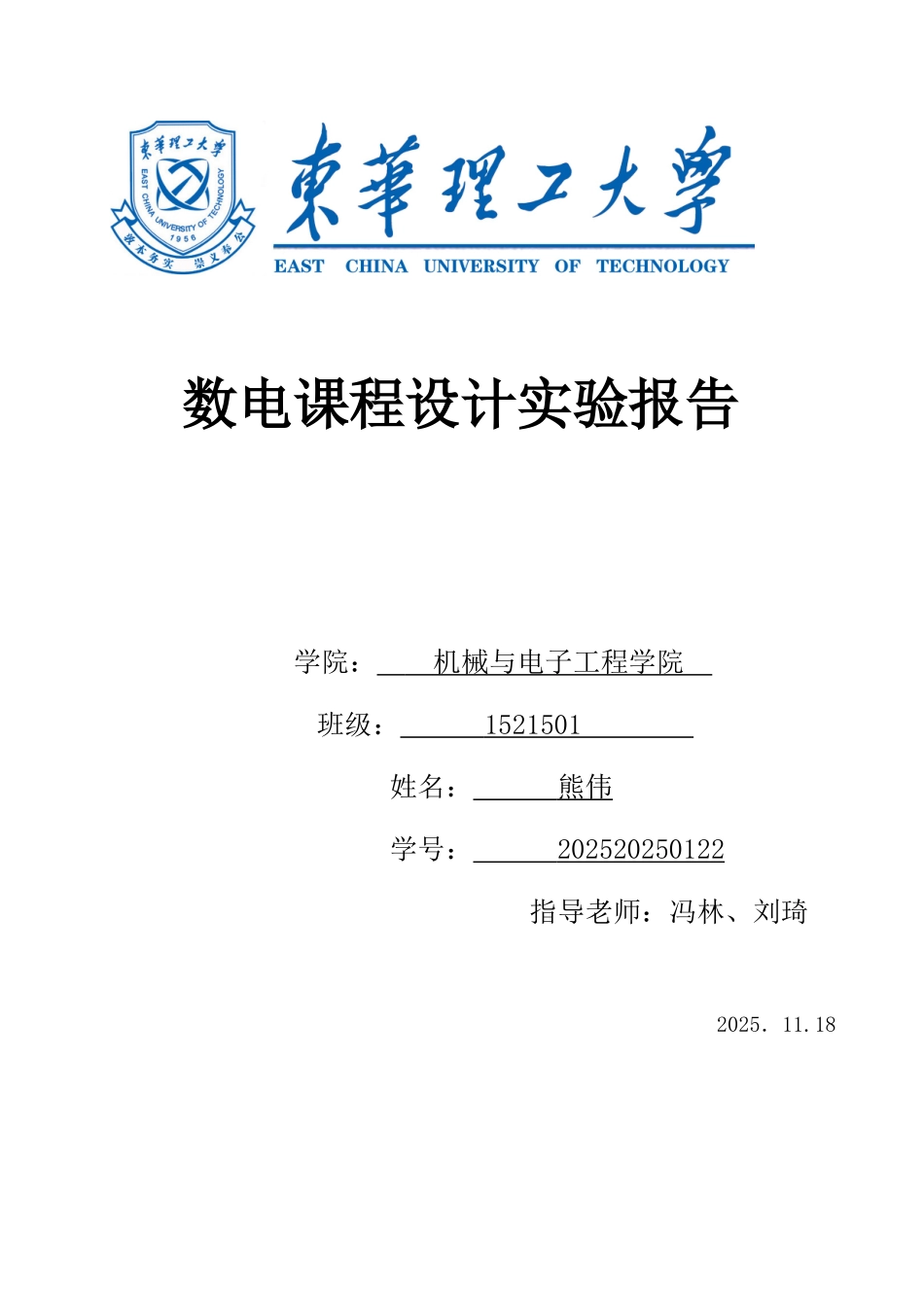

数电课程设计实验报告 学院： 机械与电子工程学院 班级： 1521501 姓名： 熊伟 学号： 202520250122 指导老师：冯林、刘琦 2025．11.18课程设计报告一、设计题目 数字频率计设计二、设计任务频率计又称为频率计数器，是一种专门对被测信号频率进行测量的电子测量仪器。其最基本的工作原理为：当被测信号在特定时间段 T 内的周期个数为 N 时，则被测信号的频率 f=N/T。用中小规模数字集成电路和半导体显示器件实现以下技术指标：频率测量范围：10～9999Hz输入电压幅度：300mV～3V输入信号波形：任意周期信号显示位数： 4 位电源： 220V50Hz三、设计要求1. 系统工作原理说明；2. 画出系统电路原理图；3. 对所设计的电路全部或部分进行仿真，使之达到设计任务要求；4. 写出设计说明书。 目录0 综述...............................................................................................................21 方案论证.......................................................................................................42 原理及技术指标...........................................................................................53 单元电路设计及参数计算...........................................................................73.1 时基电路....................................................................................................73.2 逻辑控制电路............................................................................................83.3 计数器........................................................................................................93.4 锁存器......................................................................................................113.5 译码电路..........................................................................12 3.6 设计总图.................................................................................................134 设计小结.....................................................................................................134.1 设计任务完成情况..................................................................................134.2 问题及改...
