徐州师范大学考试试卷(1） 答案一、已知点 A 距Ｈ面为 1 ２，距Ｖ面为 15，距Ｗ面为 1 ０，点 B 在点Ａ得左方 5，后方 10,上方 8,试作 A、Ｂ两点得三面投影
二、作平面四边形Ａ BCD 得投影
三、完成下列各形体得投影
四、根据给出得视图，补画第三视图(或视图所缺得图线）
五、在指定位置将主视图画成全剖视图

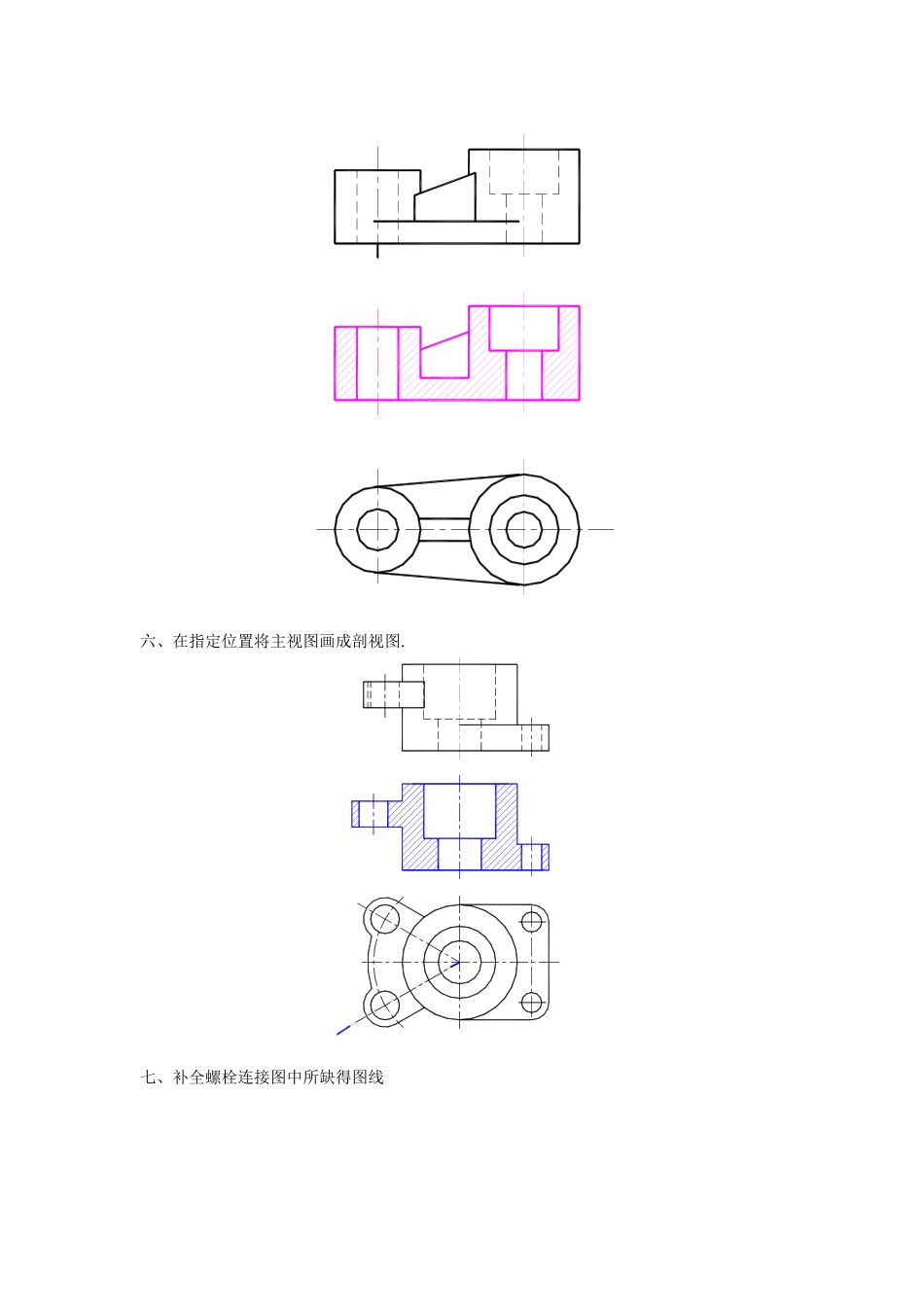

六、在指定位置将主视图画成剖视图
七、补全螺栓连接图中所缺得图线八、已知两平板齿轮啮合,m １=m ２=4mm，z1＝20,ｚ 2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例 1:2）
九、读零件图,并回答问题
该零件采纳了哪些视图、剖视图与剖面图
指出该零件在长、宽、高三个方向得主要尺寸基准
图中 G1/2”表示： 螺纹,１/2”表示 ，就是 螺纹(内、外），4
Φ3 ６ H ８表示：Φ36 就是 ，H8 就是 又就是 ,H 就是 ,8 就是
说明符号 得含义
6、试画出主视图得外形
答案：1． 该零件采纳了哪些视图、剖视图与剖面图
说明数量与名称
该零件采纳主视图、俯视图与左视图三个视图，其中，主视图就是全剖视图 ,左视图就是局部剖视图，俯视图为半剖视图
2． 指出该零件在长、宽、高三个方向得主要尺寸基准
高方向基准就是零件得底面，长度方向基准就是零件上 Φ42 孔得左端面，宽度基准就是宽度方向得对称线
3．图中Ｇ 1／２＂表示： 非螺纹密封得管 螺纹，1／2”表示 公称直径 ，就是 内 螺纹（内、外)，4．Φ36 Ｈ８表示：Φ36 就是 基本尺寸 ，H ８就是 公差带代号 ,其中,Ｈ就是 基本偏 差代号 ,8 就是 公差等级
说明符号 得含义
前者表示用去除材料得方法获得得表面粗糙度,R ａ得值为 6、3μm、；后者表示，就是由不去除材料得方法获得得零件表面
6、试画出主视
