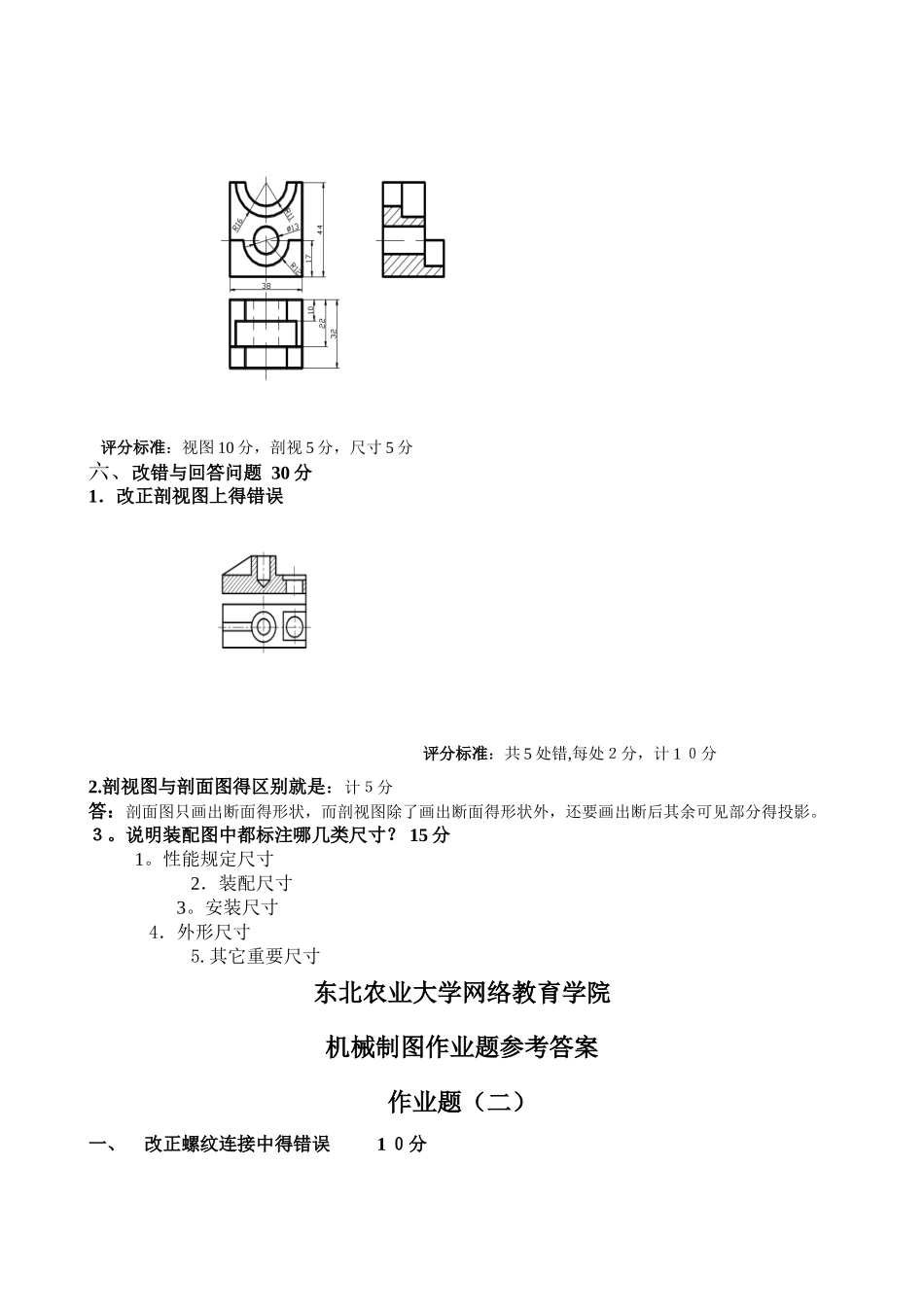

东北农业大学网络教育学院机械制图作业题参考答案作业题（一)一、改正螺栓连接画法中得错误，将正确得画在右面。1 ０分 二、将主视图改画成全剖视图，画在中间位置。1 ０分三、补画左视图。1 ５分评分标准:共 5 处错误,各 2 分评分标准:剖后图形画法 5 分,剖面线 5 分评分标准：直线部分 7 分，曲线部分 8 分四、求出主视图中相贯线得投影。15 分ﻩ（其中半圆柱 4 分、评分标准: 直线部分 7 分,曲线部分 8 分五、根据已知条件,补画全剖后得左视图，并标注尺寸. 20 分 评分标准：视图 10 分，剖视 5 分，尺寸 5 分六、改错与回答问题 30 分 1．改正剖视图上得错误评分标准：共 5 处错,每处２分，计 1 ０分2.剖视图与剖面图得区别就是：计５分答：剖面图只画出断面得形状，而剖视图除了画出断面得形状外，还要画出断后其余可见部分得投影。３。说明装配图中都标注哪几类尺寸？ 15 分 1。性能规定尺寸 2．装配尺寸 3。安装尺寸 4．外形尺寸 5.其它重要尺寸东北农业大学网络教育学院机械制图作业题参考答案作业题（二）一、改正螺纹连接中得错误 1 ０分 二、求出圆柱体俯视图中得截交线 １ 5 分评分标准:1.两处截交线，截交线为矩形得部分 5 分２．截交线为椭圆部分 10 分,其中特别点 5 分三、求出左视图中得相贯线 15 分评分标准： 1． 实体相贯 8 分 ２．两孔相贯线 7 分四、瞧懂视图将主视图在中间位置上改成全剖视图 1 ０分评分标准:共 5 处错误,各 2 分评分标准:剖后线型画法 5 分 2.剖面符号 5 分五、根据主俯视图补画出左视图并标注尺寸 20 分评分标准:1． 左视图 15 分2． 尺 寸 5 分六、瞧图回答下列问题。（30 分）1、试说明配合尺寸 Φ18H7/ｇ 6 得含义。1)、Φ18 表示:基本尺寸就是 18mm.2）、g 表示：轴得基本偏差代号为ｇ。3）、此配合就是: 基孔 制 间隙 配合；4)、７、6 表示：孔、轴得公差等级分别为７级与 6 级. ２、根据装配图中所标注得配合尺寸,分别在相应得零件图上注出零件得尺寸。东北农业大学网络教育学院机械制图作业题参考答案作业题(三)一 、改正螺栓连接画法中得错误 15 分 二、根据给出得立体图补全三视图中所缺得线 1 ５分评分标准：矩形截交线 7 分,外形轮廓线８分三、瞧懂视图将主视图在中间位置上改成全剖视图 10 分评分标准:共 5 处错误,各 3 分评分标准:视图轮廓５分，剖面线 5 分四、...
