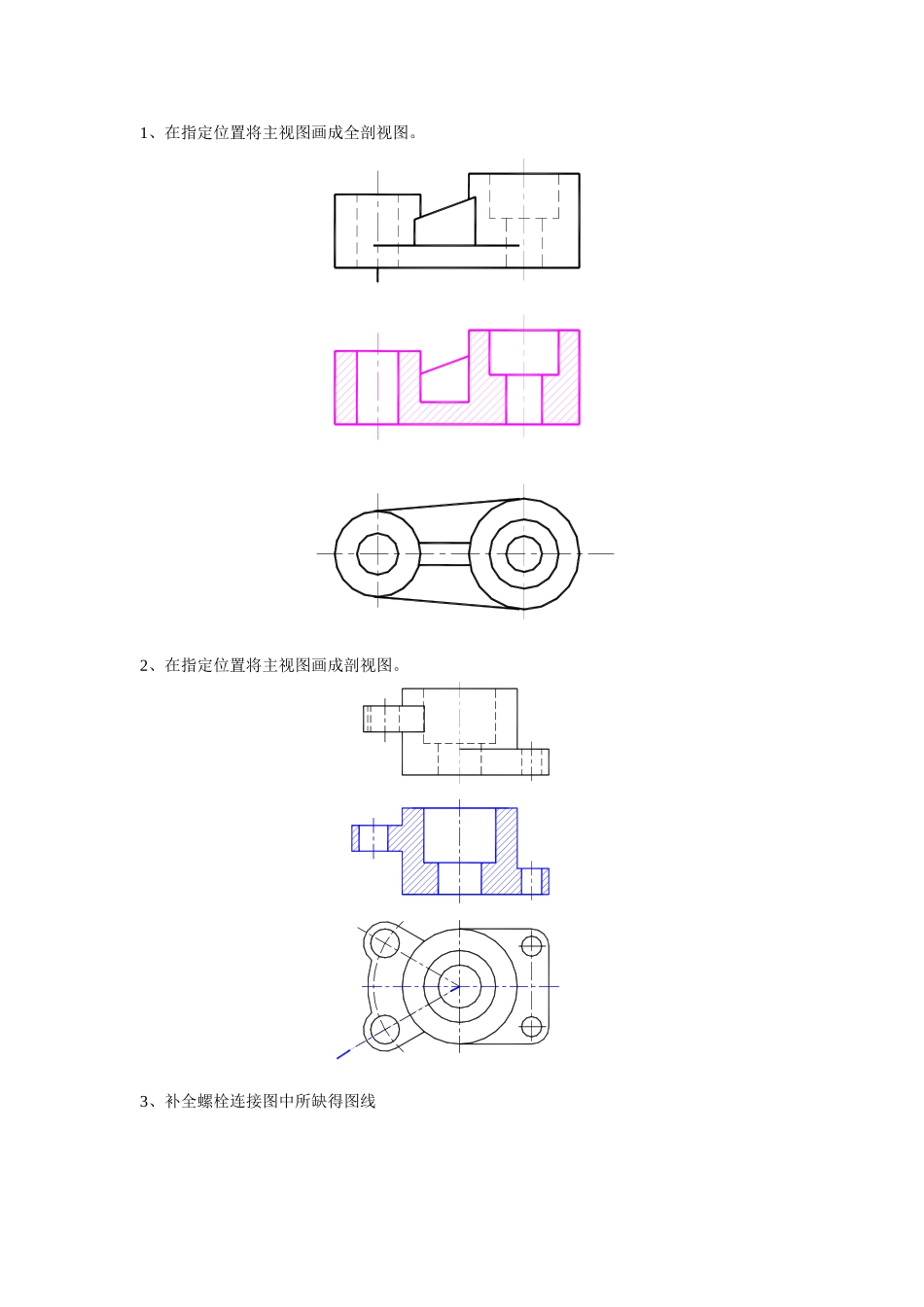

1、在指定位置将主视图画成全剖视图。2、在指定位置将主视图画成剖视图。3、补全螺栓连接图中所缺得图线4、读零件图，并回答问题。1、该零件采纳了哪些视图、剖视图与剖面图? ２、指出该零件在长、宽、高三个方向得主要尺寸基准。３、图中 G １/2"表示: 螺纹，１/２"表示 ,就就是 螺纹(内、外),４、Φ36H8 表示：Φ ３ 6 就就是 ，H ８就就是 又就就是 ,H 就就是 ,8 就就是 。５、说明符号 得含义 6、试画出主视图得外形答案:1． 该零件采纳了哪些视图、剖视图与剖面图？说明数量与名称。该零件采纳主视图、俯视图与左视图三个视图,其中,主视图就就是全剖视图,左视图就就是局部剖视图,俯视图为半剖视图。2． 指出该零件在长、宽、高三个方向得主要尺寸基准。高方向基准就就是零件得底面,长度方向基准就就是零件上 Φ ４ 2 孔得左端面,宽度基准就就是宽度方向得对称线。3、图中 G １/2"表示： 非螺纹密封得管 螺纹,１／２"表示 公称直径 ,就就是 内 螺纹(内、外),４、Φ ３ 6H8 表示:Φ ３ 6 就就是 基本尺寸 ,H ８就就是 公差带代号 ，其中,H 就就是 基本偏差代号 ,8 就就是 公差等级 。5、说明符号 得含义。前者表示用去除材料得方法获得得表面粗糙度,Ｒ a 得值为 6、3μm、；后者表示,就就是由不去除材料得方法获得得零件表面。6、试画出主视图得外形。 (图形从略）5、在指定位置将主视图画成全剖视图。(10 分)6、在指定位置将主视图画成剖视图。(１ 0 分)7、补全螺栓连接图中所缺得图线。(10 分)8、在指定位置将主视图画成剖视图。(１ 2 分)９、补画视图中得缺线。(1 ２分）10、指出下列螺纹画法中得错误,并将正确得画在指定位置。（８分）１ 1、读零件图,并回答问题。（18 分)1、该零件采纳了哪些视图、剖视图或其它表达方法? 2、指出该零件在长、宽、高三个方向得主要尺寸基准。 ３、说明 Φ40H ７得意义。 4、说明Ｍ 68╳2 得含义。 5、画出左视图得外形。6 、 说 明 符号 得含义。答:1 、 主 视 图采纳了全剖,左视图采纳了局部剖，俯视图，B－B、C-C 断面图及 D-Ｄ局部剖视图。2、长度方向尺寸基准就就是Ｍ 27 孔得轴线,高度方向基准就就是底面,宽度方向基准就就是 Φ45 孔得轴线3、 Φ4 ０ H7 表示:基本尺寸为 Φ40 得孔,Ｈ 7 为公差带代号，H 为基本偏差代号,7 为公差等级。4、 M ６ 8╳２表示,公称直径为 6 ８ mm 得普通细牙...
