机械制造工艺学计算题

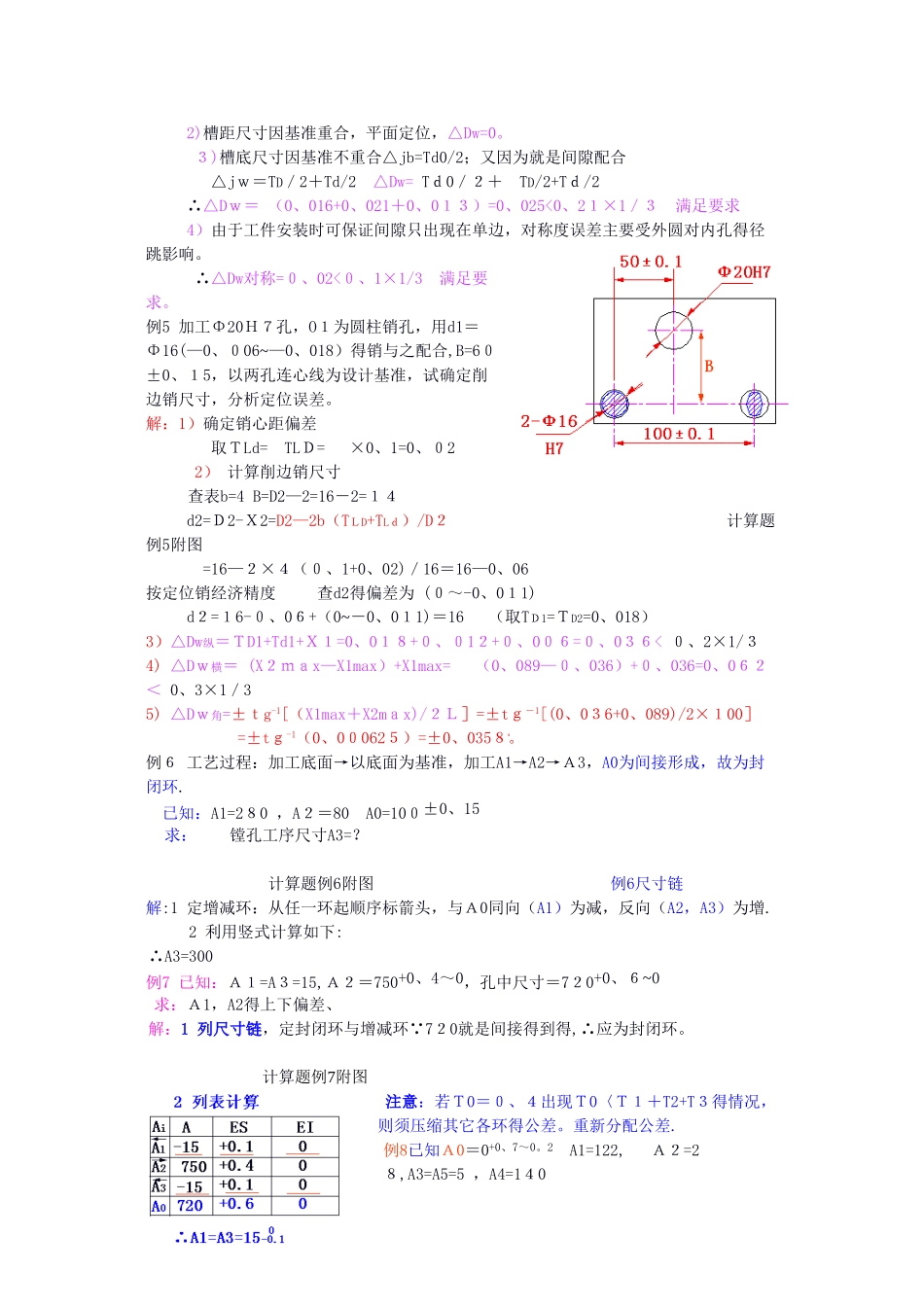

六、计算题实例例1 各平面已加工，欲加工孔Ｏ，保证B与D,设W⊥N 试计算该定位误差。解:尺寸B得设计基准为顶面M,而定位 基准为底面N，基准不重合， △jb＝ＴA △ｊw=0 ∴△ＤwB=△jw＋△jb＝０+TＡ=TA 尺寸D得设计基准为右面，而定位基 ﻩ准为W面,基准不重合， △ｊb=ＴC △ｊｗ=0 ∴△D ｗ D=T Ｃ例 2 一批轴件以平面定位铣键槽，试计算 m 与ｎ尺寸得定位误差.解：m尺寸因就是平板定位且基准重合， △jb=０，△jw=0∴ △Ｄwm=０ 但就是键槽会出现对称度误差（Ｔd/2）。n尺寸就是平板定位但基准不重合,△jb= △jｗ=0 ∴△Dwn=Td/２，可见这就是外圆母线位置得变化量。例 3 一批直径为 d±T ｄ/2 轴铣键槽，定位方式如图所示,V形块夹角为 α,试计算 m 与 n 尺寸得定位误差。解:工件以V形块定位,平板从下面夹紧。ｍ尺寸得工序基准就是轴心线,基准重合,△ｊb=０ ，只有△jw。 n尺寸得工序基准就是外圆下母线，除△jw外,还存在△jｂ。计算题例３附图例４ 一批工件以Φ20H7(+0、02１~0)孔用Φ２０g6（-０、007~－0、020)心轴定位,在立式铣床上铣键槽，其中Φ４0h6(0～-0、016）外圆对内孔之径跳0、02,欲保证 1)槽宽尺寸12h９; 2）槽距端面尺寸２0ｈ12；3）槽底尺寸34、8h11（０~-0、21);４)槽两侧面对外圆轴线得对称度0、1；试分析定位误差。 计算题例４附图解：１)槽宽选相应得铣刀予以保证,无定位误差。 2)槽距尺寸因基准重合，平面定位，△Dw=0。 ３)槽底尺寸因基准不重合△jb=Td0/2；又因为就是间隙配合 △jｗ＝TD／2＋Td/2 △Dw= Tｄ0／２＋ TD/2+Tｄ/2 ∴△Dｗ＝ （0、016+0、021＋0、0１３）=0、025<0、2１×1／３ 满足要求 4）由于工件安装时可保证间隙只出现在单边，对称度误差主要受外圆对内孔得径跳影响。 ∴△Dw对称=０、02<０、1×1/3 满足要求。例5 加工Φ20Ｈ７孔，O１为圆柱销孔，用d1＝Φ16(—0、０06~—0、018）得销与之配合,B=6０±0、１5，以两孔连心线为设计基准，试确定削边销尺寸，分析定位误差。解：1）确定销心距偏差 取ＴLd= TLＤ= ×0、1=0、０2 2） 计算削边销尺寸 查表b=4 B=D2—2=16－2=１４d2=Ｄ2-Ｘ2=D2—2b（TＬD+TLｄ）/D２ 计算题例5附图=16—２×４（０、1+0、02)／16＝16—0、06按定位销经济精度 查d2得偏差为 (０～-0、0１1) d２=１6-０、0６+（0~－0、0１1)＝16 （取TＤ1=ＴD2=0、018）3）△Dw纵＝ＴD1+Td1+Ｘ１=0、0１８+０、０1２+０、0０６=...
