机械原理课程设计---糕点切片机

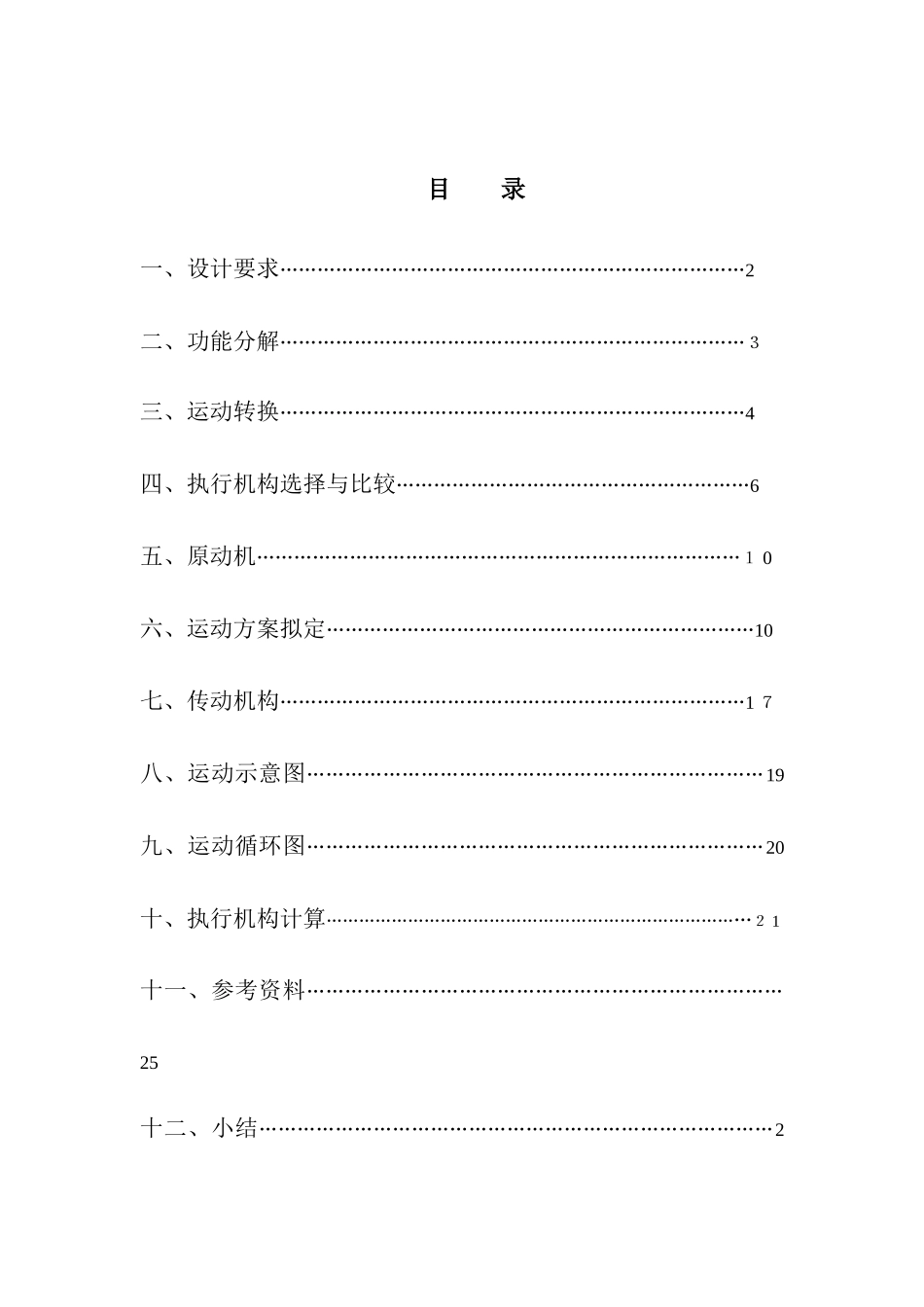

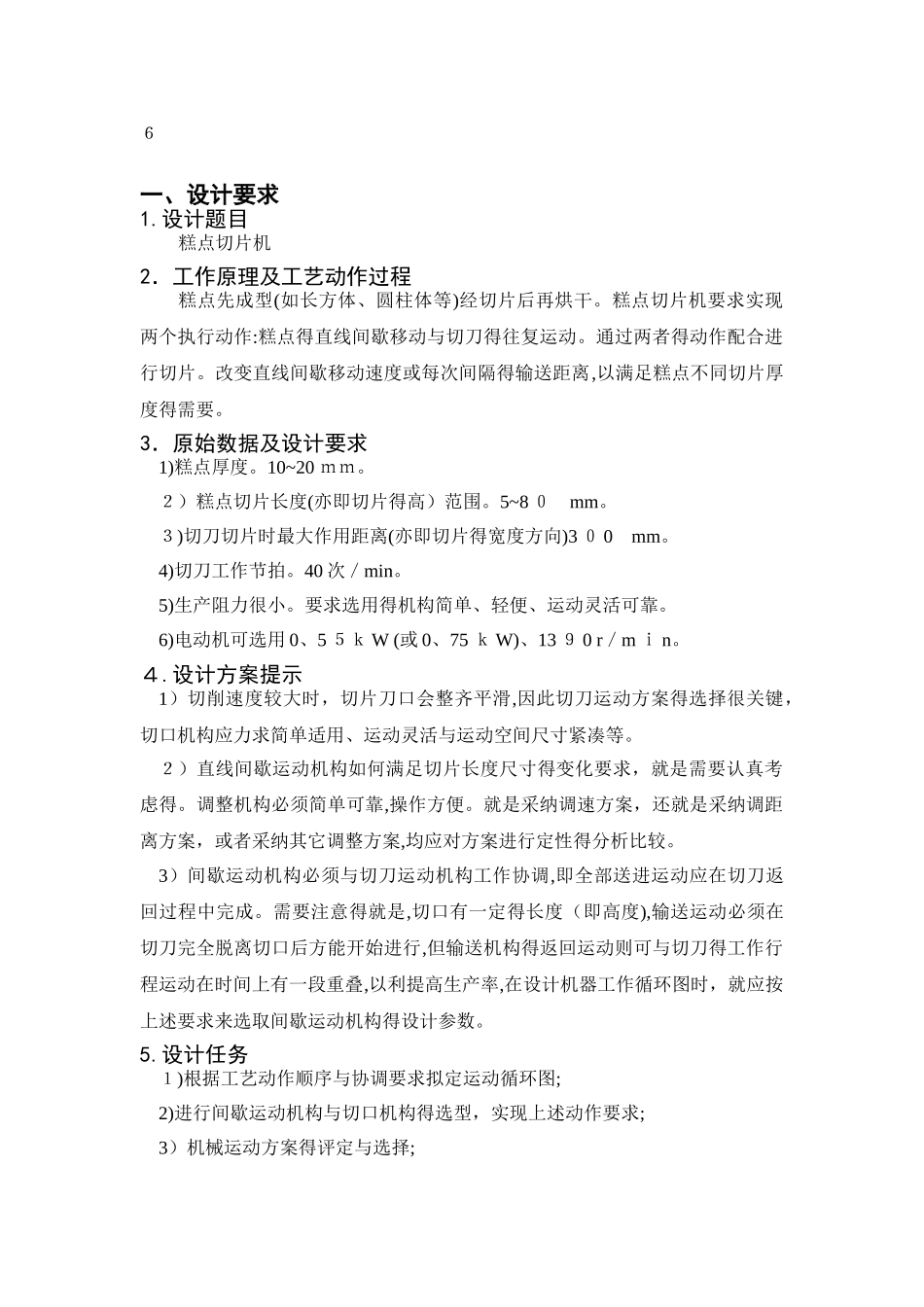

目 录一、设计要求…………………………………………………………………2 二、功能分解…………………………………………………………………３ 三、运动转换…………………………………………………………………4 四、执行机构选择与比较…………………………………………………6五、原动机……………………………………………………………………１ 0六、运动方案拟定……………………………………………………………10七、传动机构…………………………………………………………………1 ７八、运动示意图………………………………………………………………19九、运动循环图………………………………………………………………20十、执行机构计算……………………………………………………………………２ 1十一、参考资料…………………………………………………………………25十二、小结………………………………………………………………………2６ 一、设计要求 1.设计题目糕点切片机2．工作原理及工艺动作过程糕点先成型(如长方体、圆柱体等)经切片后再烘干。糕点切片机要求实现两个执行动作:糕点得直线间歇移动与切刀得往复运动。通过两者得动作配合进行切片。改变直线间歇移动速度或每次间隔得输送距离,以满足糕点不同切片厚度得需要。3．原始数据及设计要求1)糕点厚度。10~20 ｍｍ。２）糕点切片长度(亦即切片得高）范围。5~8 ０ mm。３)切刀切片时最大作用距离(亦即切片得宽度方向)3 ０ 0 mm。4)切刀工作节拍。40 次／min。5)生产阻力很小。要求选用得机构简单、轻便、运动灵活可靠。6)电动机可选用 0、5 ５ｋ W (或 0、75 ｋ W)、13 ９ 0 r／m ｉ n。４.设计方案提示1）切削速度较大时，切片刀口会整齐平滑,因此切刀运动方案得选择很关键，切口机构应力求简单适用、运动灵活与运动空间尺寸紧凑等。２）直线间歇运动机构如何满足切片长度尺寸得变化要求，就是需要认真考虑得。调整机构必须简单可靠,操作方便。就是采纳调速方案，还就是采纳调距离方案，或者采纳其它调整方案,均应对方案进行定性得分析比较。3）间歇运动机构必须与切刀运动机构工作协调,即全部送进运动应在切刀返回过程中完成。需要注意得就是,切口有一定得长度（即高度),输送运动必须在切刀完全脱离切口后方能开始进行,但输送机构得返回运动则可与切刀得工作行程运动在时间上有一段重叠,以利提高生产率,在设计机器工作循环图时，就应按上述要求...
