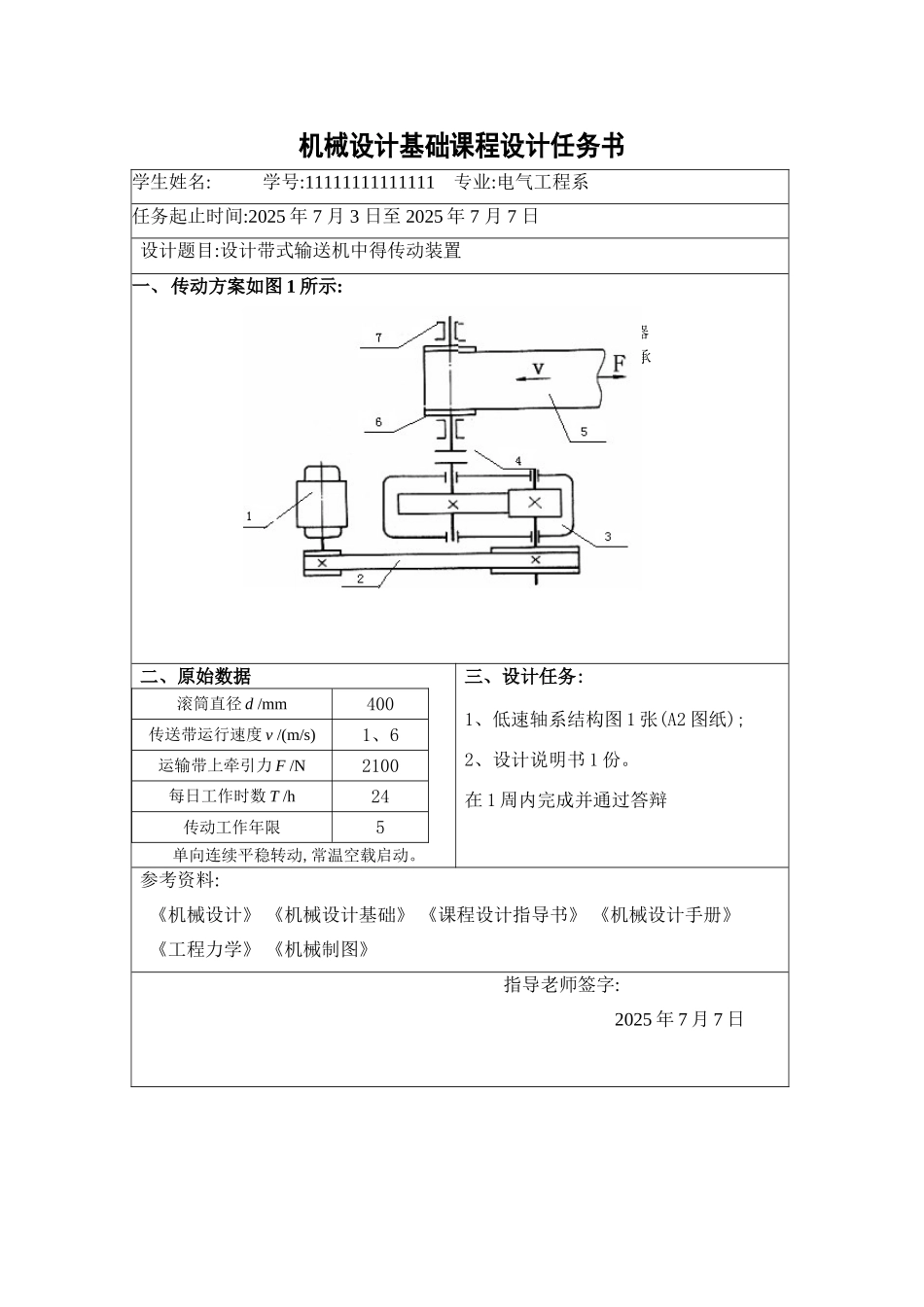

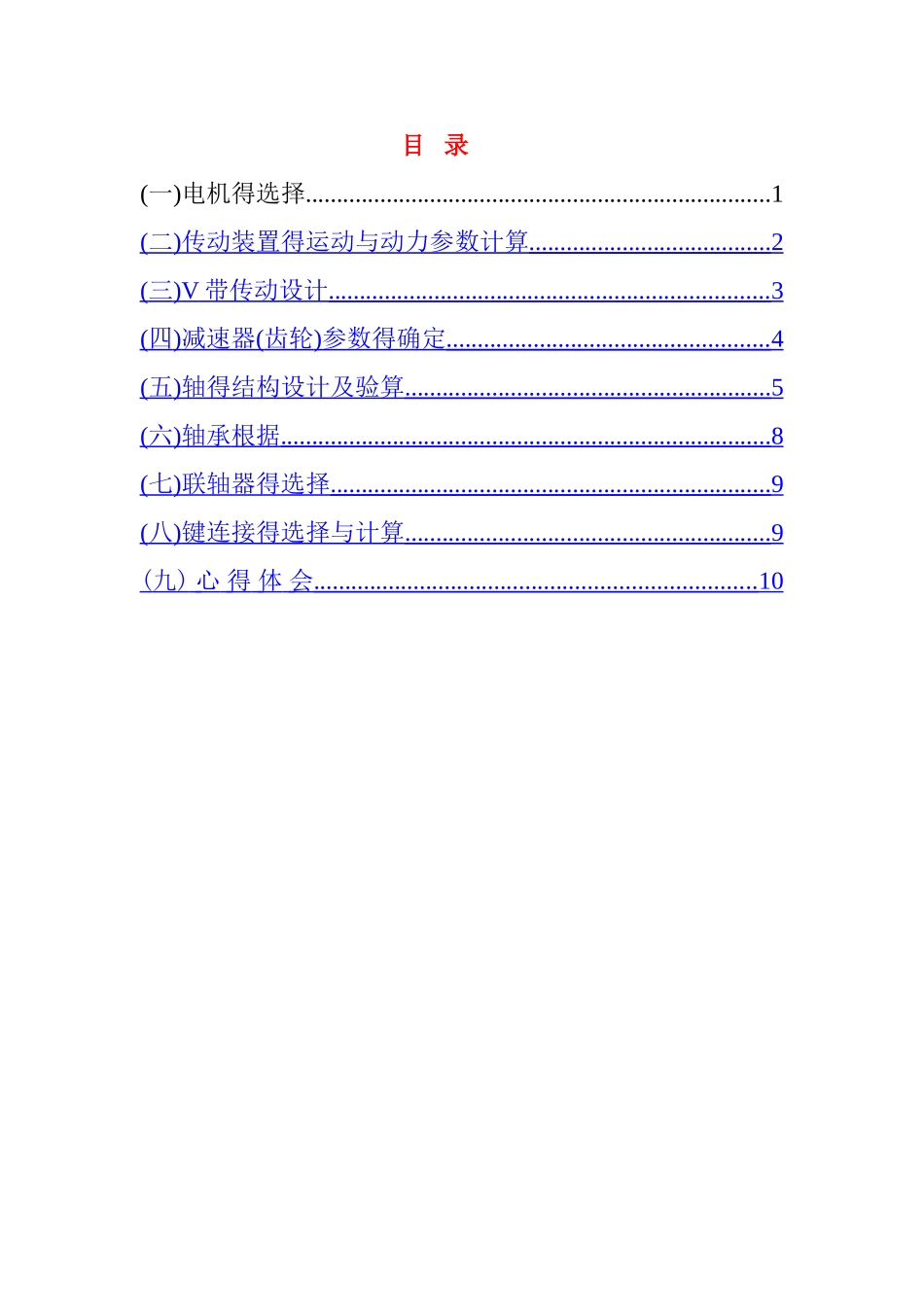

机械设计基础课程设计计算说明书设计题目: 设计带式输送机中得传动装置 专业年级: 电气工程系 15 级 学 号: 11111111111 学生姓名: 宋 指导老师: 机械工程系完成时间 2025 年 7 月 7 日机械设计基础课程设计任务书学生姓名: 学号:11111111111111 专业:电气工程系任务起止时间:2025 年 7 月 3 日至 2025 年 7 月 7 日设计题目:设计带式输送机中得传动装置一、传动方案如图 1 所示:1—电动机;2—V 带传动; 3—单级圆柱齿轮减速器4—联轴器;5—带式输送机;6—鼓轮;7—滚动轴承图 1 带式输送机减速装置方案图二、原始数据滚筒直径 d /mm400传送带运行速度 v /(m/s)1、6运输带上牵引力 F /N2100每日工作时数 T /h24传动工作年限5单向连续平稳转动,常温空载启动。三、设计任务:1、低速轴系结构图 1 张(A2 图纸);2、设计说明书 1 份。在 1 周内完成并通过答辩参考资料:《机械设计》 《机械设计基础》 《课程设计指导书》 《机械设计手册》 《工程力学》 《机械制图》指导老师签字:2025 年 7 月 7 日目 录(一)电机得选择...........................................................................1( 二 ) 传动装置得运动与动力参数计算 ....................................... 2 ( 三 ) V 带传动设计 ....................................................................... 3 ( 四 ) 减速器 ( 齿轮 ) 参数得确定 .................................................... 4 ( 五 ) 轴得结构设计及验算 ........................................................... 5 ( 六 ) 轴承 根据 ............................................................................... 8 ( 七 ) 联轴器得选择 ....................................................................... 9 ( 八 ) 键连接得选择与计算 ........................................................... 9 ( 九 ) 心 得 体 会 ....................................................................... 10 (一)电机得选择1、选择电机得类型与结构形式:依工作条件得要求,选择三相异步电机封闭式结构u=380vY 型2、电机容量得选择工作机得功率 P 工作机=F 牵*V 运输带/1000= 3 、 36 kWV 带效率: 0 、 96 滚动轴承效率: 0 、 99 齿轮传动...
