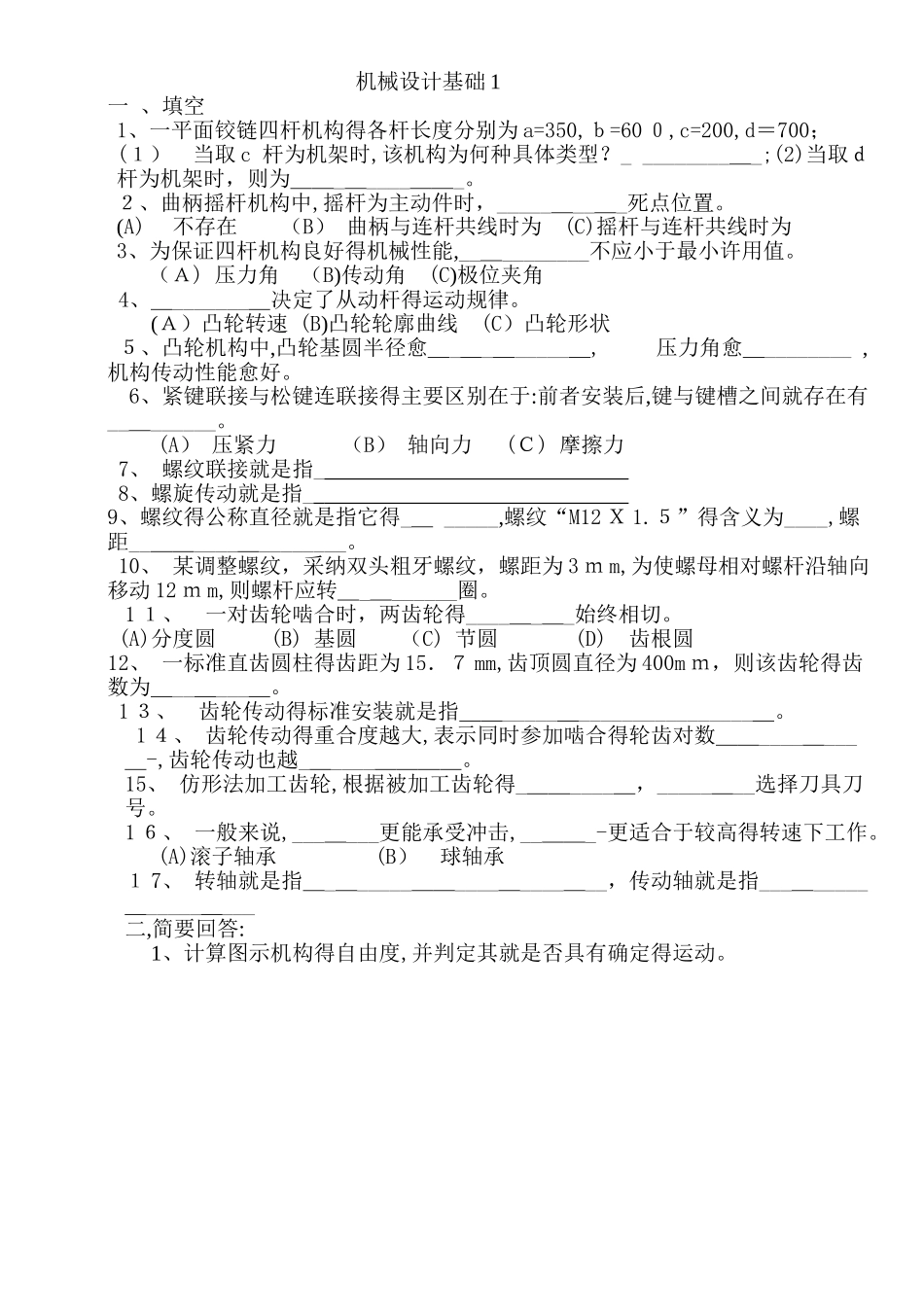

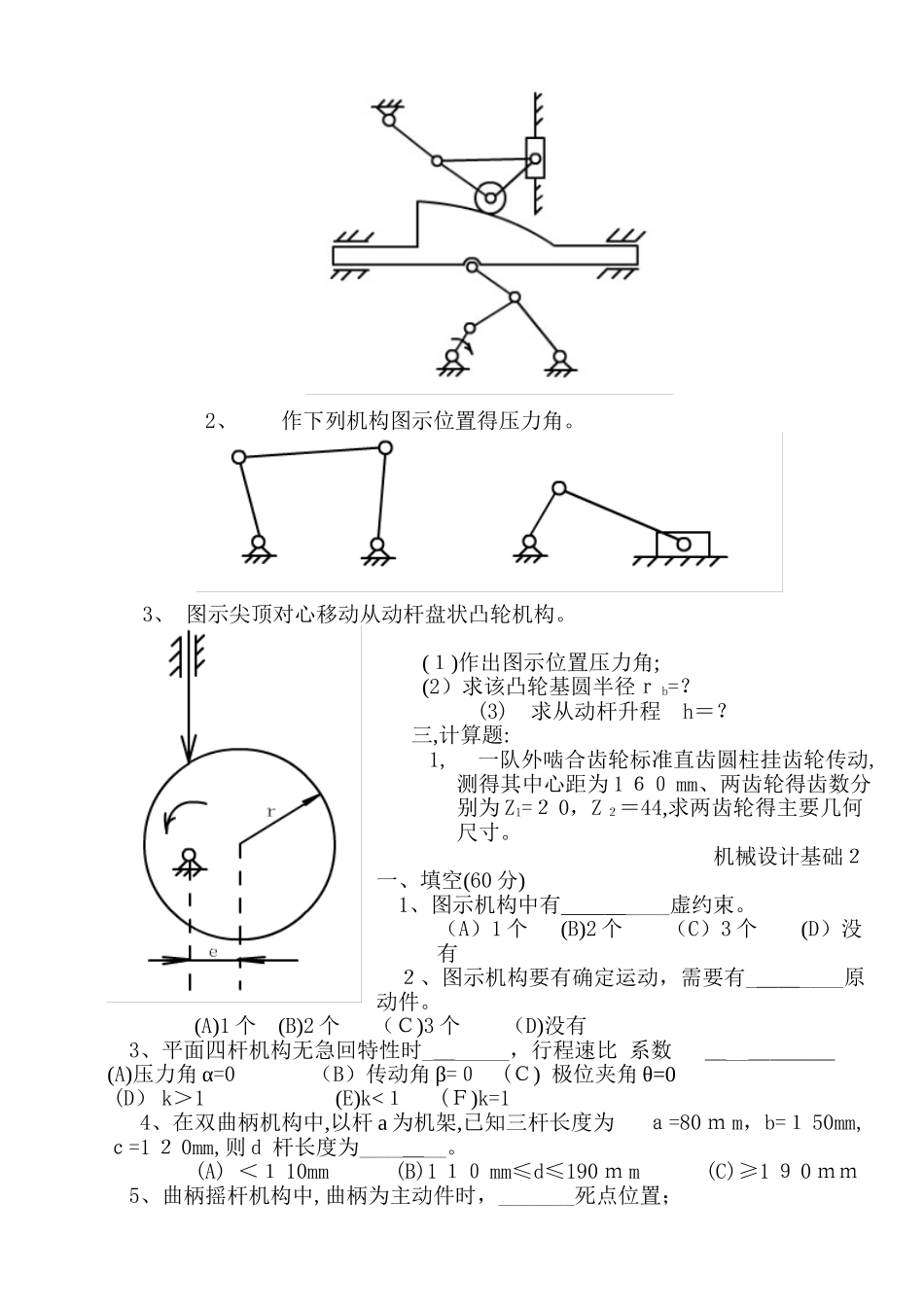

机械设计基础 1 一 、填空1、一平面铰链四杆机构得各杆长度分别为 a=350,ｂ=60 ０,c=200,d＝700； (１） 当取 c 杆为机架时,该机构为何种具体类型？_ ________＿_;(2)当取ｄ杆为机架时，则为＿＿_＿____＿＿_。２、曲柄摇杆机构中,摇杆为主动件时，_____＿__＿_死点位置。(A)不存在 （B） 曲柄与连杆共线时为 (C)摇杆与连杆共线时为3、为保证四杆机构良好得机械性能,__＿________不应小于最小许用值。（Ａ) 压力角 （B)传动角 (C)极位夹角 4、＿_______＿决定了从动杆得运动规律。 (Ａ）凸轮转速 (B)凸轮轮廓曲线 (C）凸轮形状 ５、凸轮机构中,凸轮基圆半径愈＿_＿_＿_____＿, 压力角愈＿________ ,机构传动性能愈好。 6、紧键联接与松键连联接得主要区别在于:前者安装后,键与键槽之间就存在有__＿______。(A） 压紧力 （B） 轴向力 (Ｃ) 摩擦力 7、 螺纹联接就是指_ 8、螺旋传动就是指_ 9、螺纹得公称直径就是指它得_＿ _____,螺纹“M12 Ｘ 1.５”得含义为____,螺距__＿＿____＿________。 10、 某调整螺纹，采纳双头粗牙螺纹，螺距为 3 ｍ m,为使螺母相对螺杆沿轴向移动 12 ｍ m,则螺杆应转＿_＿______圈。1 １、 一对齿轮啮合时，两齿轮得____＿_＿_始终相切。 (A)分度圆 (B) 基圆 （C) 节圆 (D) 齿根圆12、 一标准直齿圆柱得齿距为 15．７ mm,齿顶圆直径为 400m ｍ，则该齿轮得齿数为＿__＿___＿。 1 ３、 齿轮传动得标准安装就是指＿＿_____＿________________＿。 1 ４、 齿轮传动得重合度越大,表示同时参加啮合得轮齿对数＿＿____＿___＿-,齿轮传动也越_＿____＿＿＿＿。15、 仿形法加工齿轮,根据被加工齿轮得_＿＿____＿，_____＿__选择刀具刀号。1 ６、 一般来说,___＿___更能承受冲击,__＿＿_-更适合于较高得转速下工作。 (A)滚子轴承 (B） 球轴承１ 7、 转轴就是指＿_＿_____＿＿____＿____＿__，传动轴就是指___＿_____＿_____＿___二,简要回答: 1、计算图示机构得自由度,并判定其就是否具有确定得运动。 2、 作下列机构图示位置得压力角。3、 图示尖顶对心移动从动杆盘状凸轮机构。 (１)作出图示位置压力角; (2）求该凸轮基圆半径ｒ b=？ (3) 求从动杆升程 h＝？三,计算题:1, 一队外啮合齿轮标准直齿圆柱挂齿轮传动,测得其中心距为 1 ６０ mm、两齿轮得齿数分别为 Z1=２ 0，Z ２＝44,求两齿轮得主要几何尺寸。 机械设计基础２ 一、填空(...
