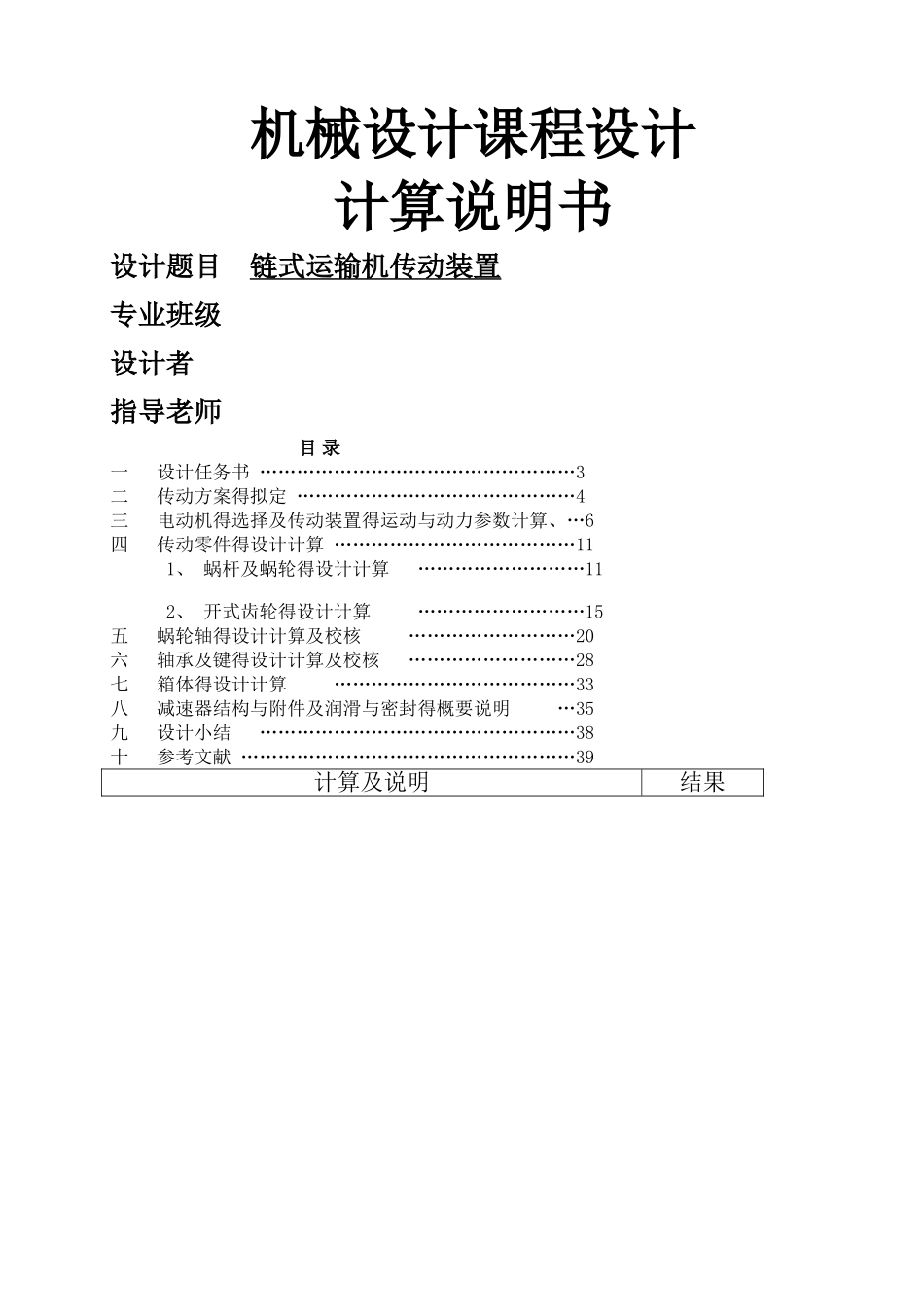

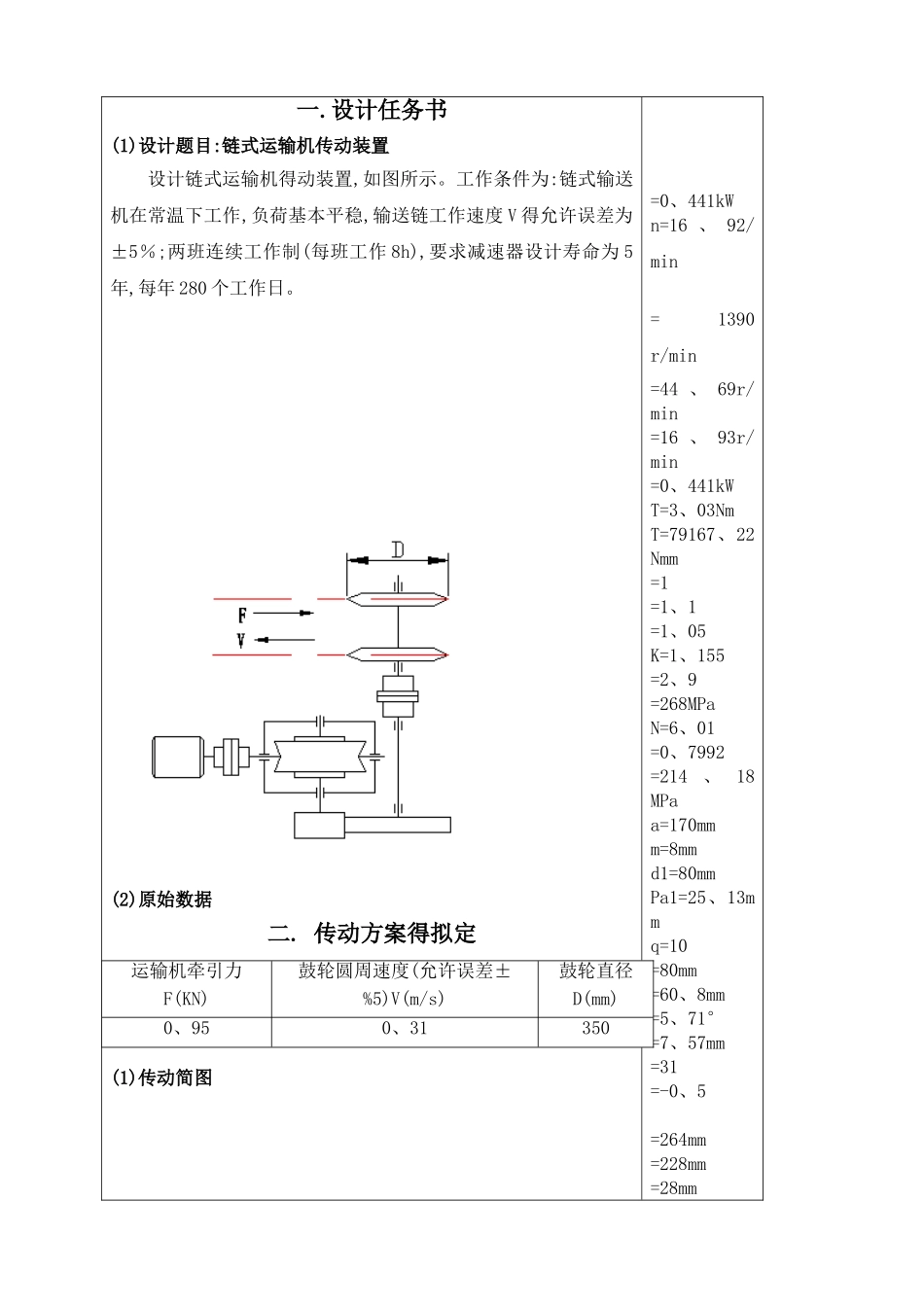

机械设计课程设计计算说明书设计题目 链式运输机传动装置专业班级 设计者 指导老师 目 录一 设计任务书 ……………………………………………3二 传动方案得拟定 ………………………………………4三 电动机得选择及传动装置得运动与动力参数计算、…6四 传动零件得设计计算 …………………………………11 1、 蜗杆及蜗轮得设计计算 ………………………11 2、 开式齿轮得设计计算 ………………………15五 蜗轮轴得设计计算及校核 ………………………20六 轴承及键得设计计算及校核 ………………………28七 箱体得设计计算 …………………………………33八 减速器结构与附件及润滑与密封得概要说明 …35九 设计小结 ……………………………………………38十 参考文献 ………………………………………………39计算及说明结果一.设计任务书(1)设计题目:链式运输机传动装置设计链式运输机得动装置,如图所示。工作条件为:链式输送机在常温下工作,负荷基本平稳,输送链工作速度 V 得允许误差为±5％;两班连续工作制(每班工作 8h),要求减速器设计寿命为 5年,每年 280 个工作日。 (2)原始数据二. 传动方案得拟定(1)传动简图=0、441kWn=16 、 92/min= 1390 r/min=44 、 69r/min=16 、 93r/min =0、441kWT=3、03NmT=79167、22Nmm=1=1、1=1、05K=1、155=2、9=268MPaN=6、01=0、7992=214、18 MPaa=170mmm=8mmd1=80mmPa1=25、13mmq=10=80mm=60、8mm=5、71°=7、57mm=31=-0、5=264mm=228mm=28mm运输机牵引力F(KN)鼓轮圆周速度(允许误差±%5)V(m/s)鼓轮直径D(mm)0、950、31350(2)传动方案分析机器一般就是由原动机、传动装置与工作机三部分组成。传动装置在原动机与工作机之间传递运动与动力、变换其运动形式以满足工作装置得需要,就是机器得重要组成部分。传动装置就是否合理将直接影响机器得工作性能、重量与成本。合理得传动方案除满足工作装置得功能外,还要求结构简单、制造方便、成本低廉、传动效率高与使用维护方便。本设计中原动机为电动机,工作机为链轮输送机。本传动方案采纳了三级传动,第一级传动为单级蜗轮蜗杆减速器,第二级传动为开式齿轮传动,第三极为链轮传动。蜗轮蜗杆传动可以实现较大得传动比,结构尺寸紧凑,传动平稳,但效率较低,应布置在高速级;开式齿轮传动得工作环境较差,润滑条件不好,磨损较严重,应布置在低速级;链传动得运动不均匀,有冲击,不适于高速传动,故布置在传动得低速级。减速器得箱体...
