机械识图试题库及答案VIP专享

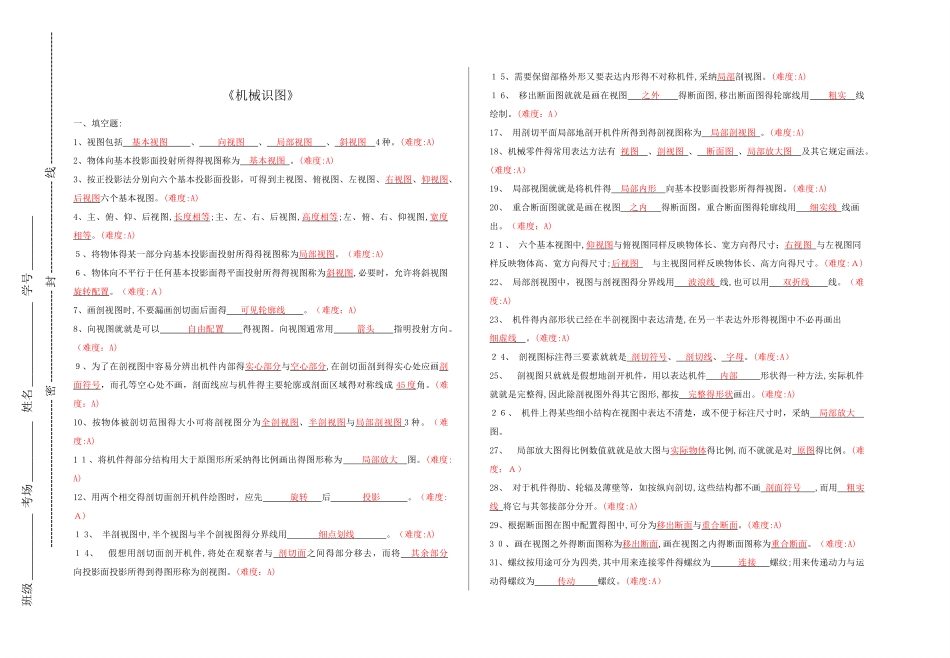

------------------------------------- 密 ----------------------- 封 ----------------------- 线 ---------------------------------班级 ___________ 考场 __________ 姓名 ______________ 学号 _________ 《机械识图》一、填空题:1、视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4 种。(难度:A)2、物体向基本投影面投射所得得视图称为 基本视图 。(难度:A)3、按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。(难度:A)4、主、俯、仰、后视图,长度相等;主、左、右、后视图,高度相等;左、俯、右、仰视图,宽度相等。(难度:A)５、将物体得某一部分向基本投影面投射所得得视图称为局部视图。（难度:A)６、物体向不平行于任何基本投影面得平面投射所得得视图称为斜视图,必要时，允许将斜视图旋转配置。（难度:Ａ)7、画剖视图时,不要漏画剖切面后面得 可见轮廓线 。（难度：A)8、向视图就就是可以 自由配置 得视图。向视图通常用 箭头 指明投射方向。（难度：A)９、为了在剖视图中容易分辨出机件内部得实心部分与空心部分,在剖切面剖到得实心处应画剖面符号，而孔等空心处不画，剖面线应与机件得主要轮廓或剖面区域得对称线成 45 度 角。(难度：A)10、按物体被剖切范围得大小可将剖视图分为全剖视图、半剖视图与局部剖视图 3 种。（难度:A)1 １、将机件得部分结构用大于原图形所采纳得比例画出得图形称为 局部放大 图。(难度:A)12、用两个相交得剖切面剖开机件绘图时，应先 旋转 后 投影 。（难度:Ａ)１ 3、 半剖视图中,半个视图与半个剖视图得分界线用 细点划线 。（难度:A)１ 4、 假想用剖切面剖开机件,将处在观察者与 剖切面 之间得部分移去，而将 其余部分 向投影面投影所得到得图形称为剖视图。(难度：A)１ 5、需要保留部格外形又要表达内形得不对称机件,采纳局部剖视图。(难度:A)１ 6、 移出断面图就就是画在视图 之外 得断面图,移出断面图得轮廓线用 粗实 线绘制。(难度：A）17、 用剖切平面局部地剖开机件所得到得剖视图称为 局部剖视图 。(难度:A)18、机械零件得常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。(难度:A）19、 局部视图就就是将机件得 局部内形 向基本投影面投影所得得视图。(难度:A)20、 重合断面图就就是画在视图 之内 得断面图，重合断面图得轮廓线...
