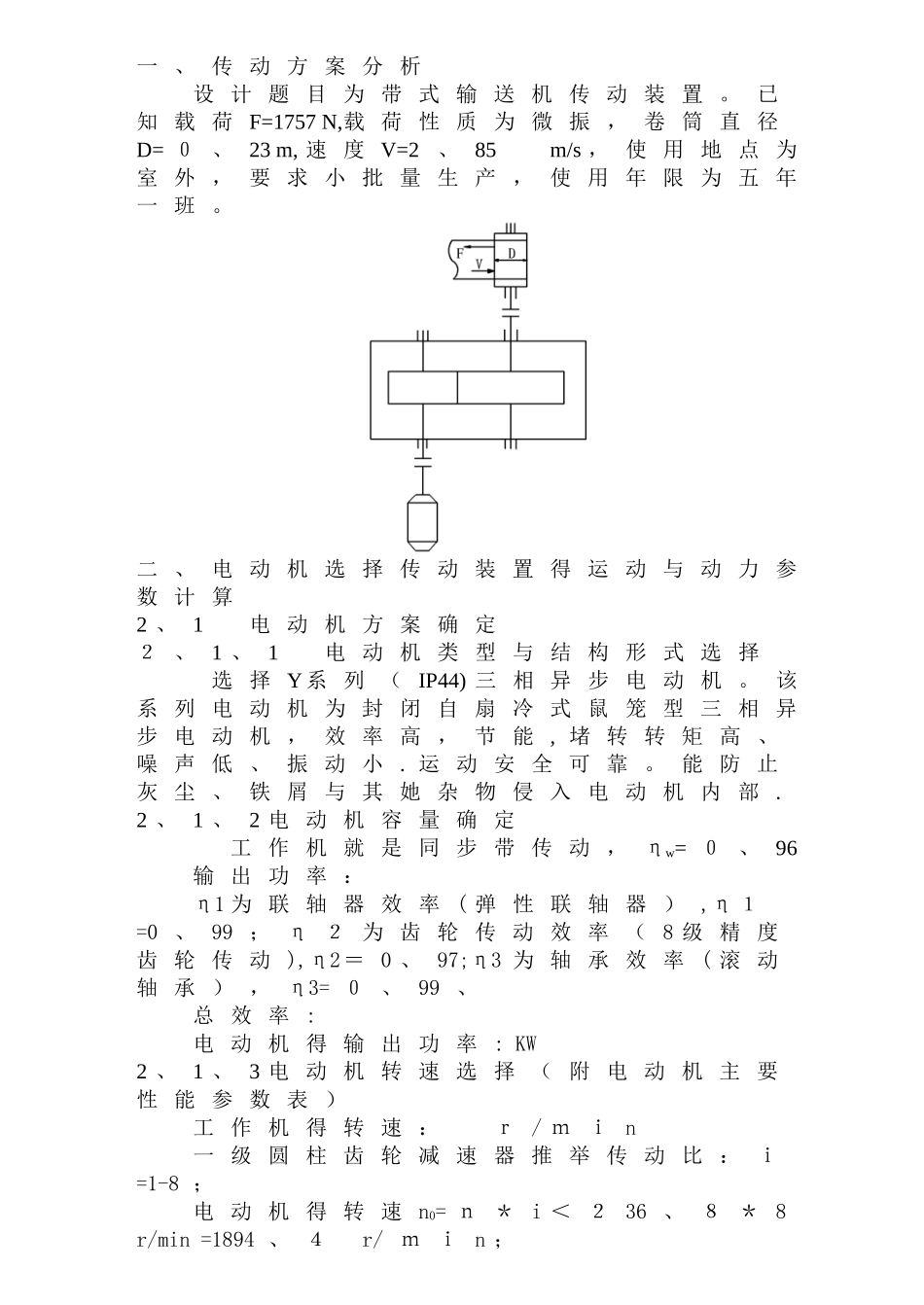

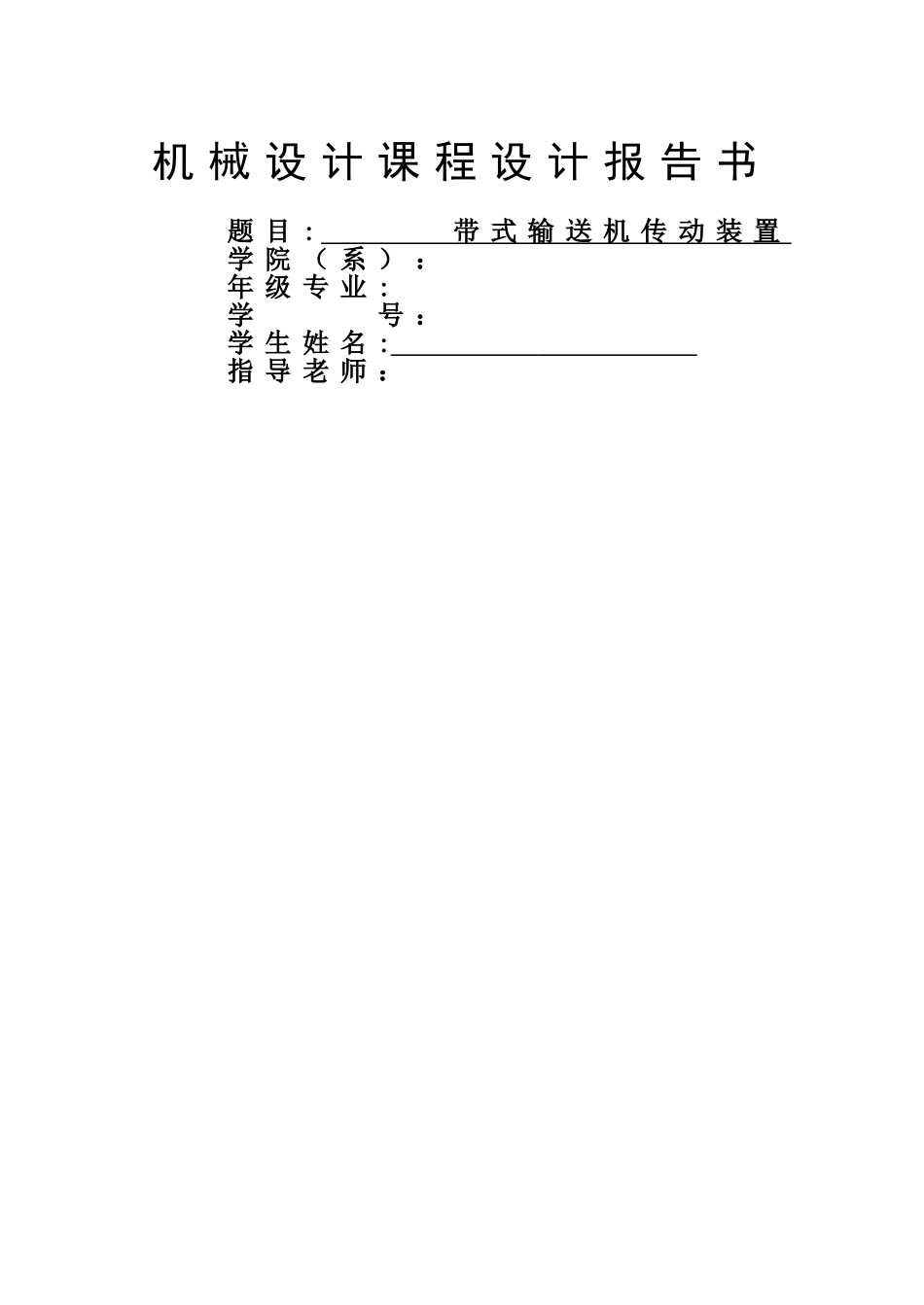

机 械 设 计 课 程 设 计 报 告 书题 目 : 带 式 输 送 机 传 动 装 置 学 院 （ 系 ） ： 年 级 专 业 : 学 号 ： 学 生 姓 名 : 指 导 老 师 ： 一 、 传 动 方 案 分 析设 计 题 目 为 带 式 输 送 机 传 动 装 置 。 已知 载 荷 F=1757 N,载 荷 性 质 为 微 振 ， 卷 筒 直 径D= ０ 、 23 m, 速 度 V=2、 85 m/s ， 使 用 地 点 为室 外 ， 要 求 小 批 量 生 产 ， 使 用 年 限 为 五 年一 班 。二 、 电 动 机 选 择 传 动 装 置 得 运 动 与 动 力 参数 计 算2 、 1 电 动 机 方 案 确 定２ 、 1 、 1 电 动 机 类 型 与 结 构 形 式 选 择选 择 Y 系 列 （ IP44) 三 相 异 步 电 动 机 。 该系 列 电 动 机 为 封 闭 自 扇 冷 式 鼠 笼 型 三 相 异步 电 动 机 ， 效 率 高 ， 节 能 , 堵 转 转 矩 高 、噪 声 低 、 振 动 小 . 运 动 安 全 可 靠 。 能 防 止灰 尘 、 铁 屑 与 其 她 杂 物 侵 入 电 动 机 内 部 .2 、 1 、 2 电 动 机 容 量 确 定 工 作 机 就 是 同 步 带 传 动 ， ηw= ０ 、 96 输 出 功 率 ：η1 为 联 轴 器 效 率 ( 弹 性 联 轴 器 ） ,η １=0 、 99 ； η ２ 为 齿 轮 传 动 效 率 （ 8 级 精 度齿 轮 传 动 ),η2＝ 0 、 97;η3 为 轴 承 效 率 ( 滚 动轴 承 ） ， η3= ０ 、 99 、总 效 率 : 电 动 机 得 输 出 功 率 : KW2 、 1 、 3 电 动 机 转 速 选 择 （ 附 电 动 机 主 要性 能 参 数 表 ）工 作 机 得 转 速 ： ｒ / ｍ ｉ n一 级 圆 柱 齿 轮 减 速 器 推 举 传 动 比 ： ｉ=1-8 ；电 动 机 得 转 速 n0= ｎ ＊ i ＜ ２ 36 、 ８ ＊ 8 r/min =1894 、 ４ r/ ｍ ｉ n ；根 据 功 率 Ｐd 与 转 速 n0， 查 表 可 得 选 择电 动 机 为 Y 系 列 (IP44) 三 相 异 步 电 动 机 Y1 ６ 0－ ６ 、 电 动 机 主 要 性 能 参 数电 机 型号额 定 功率 Ｐ /kW同 步转 速ｒ /miｎ满 载 转速 ｎ r/min满 ...
