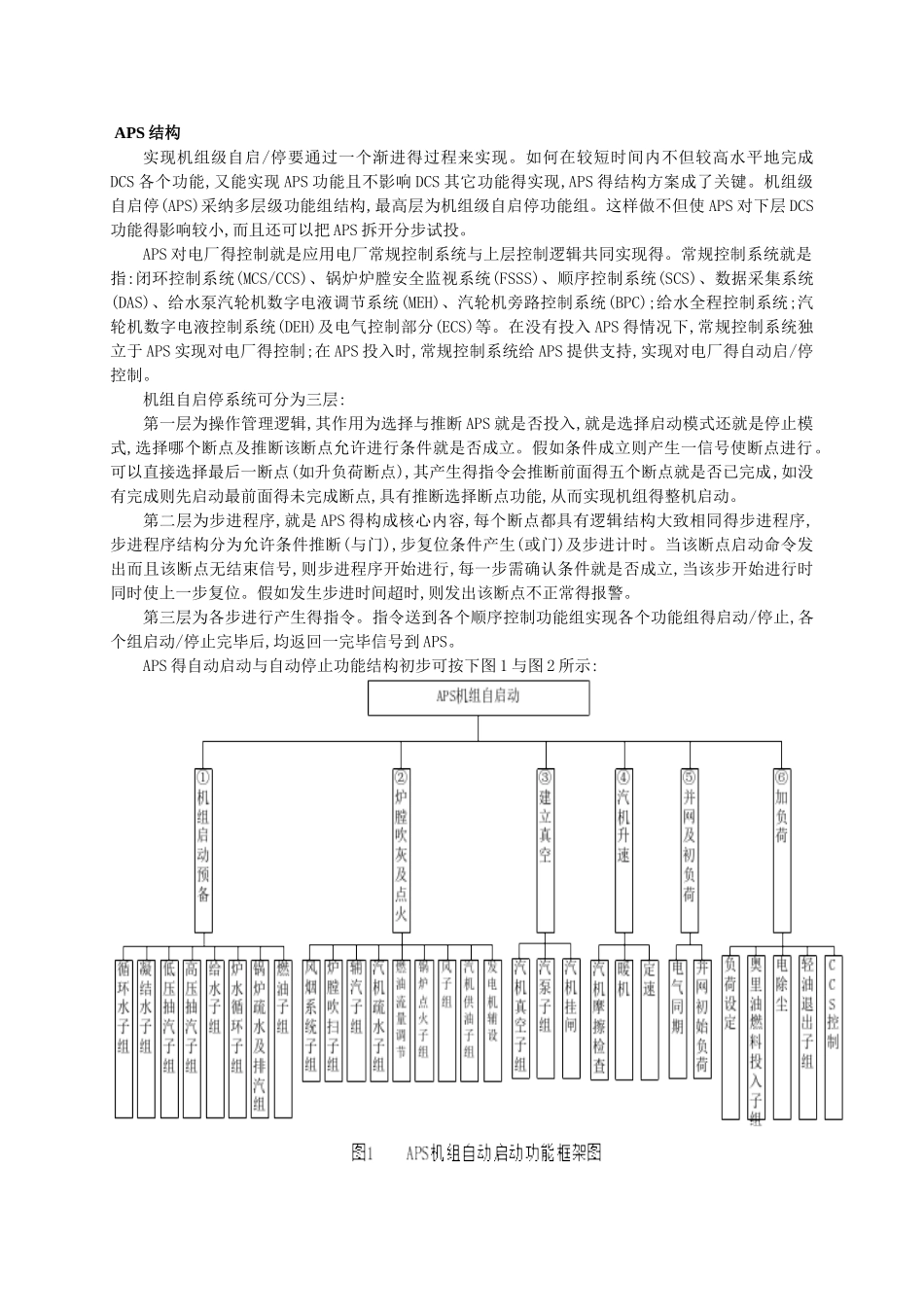

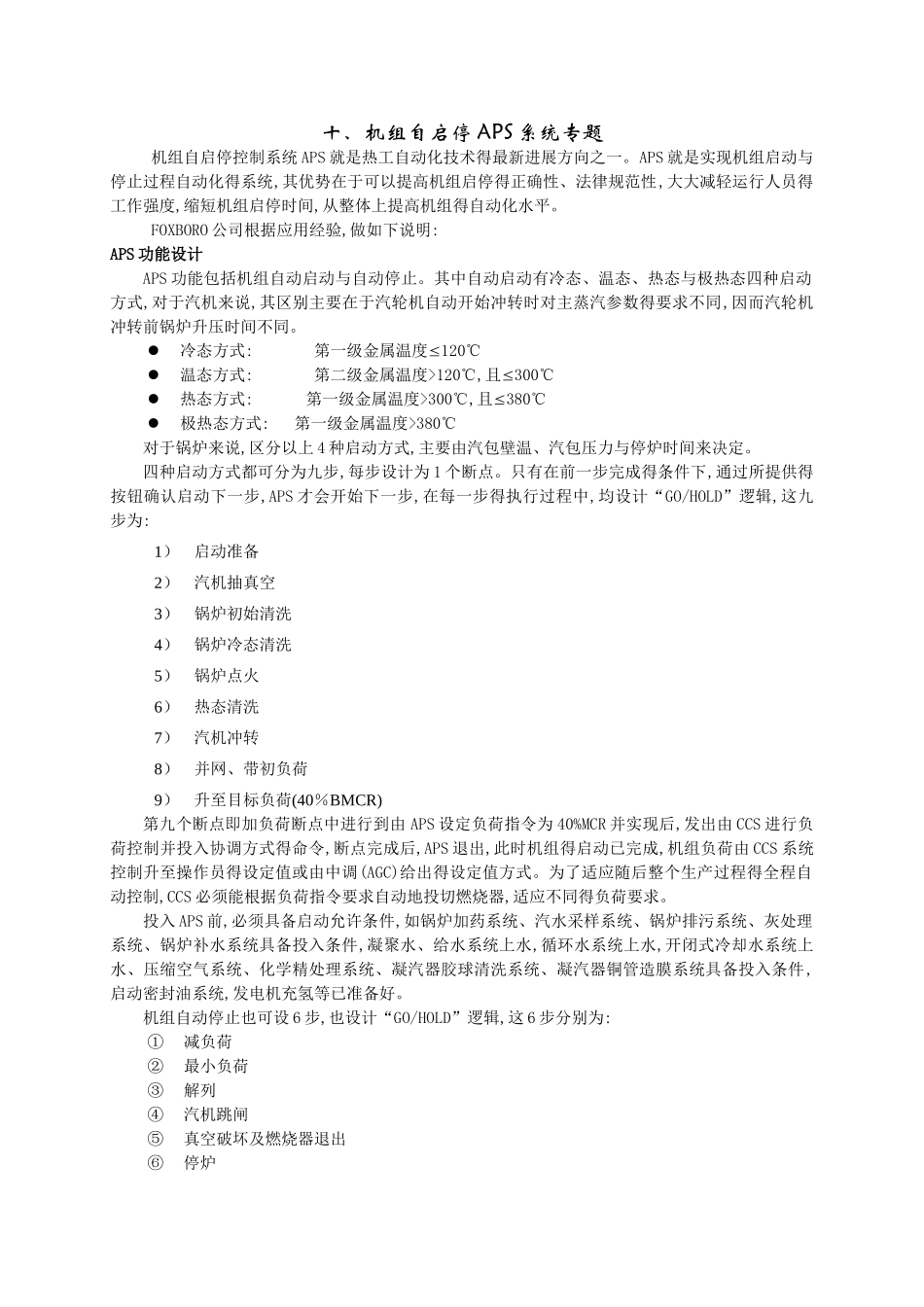

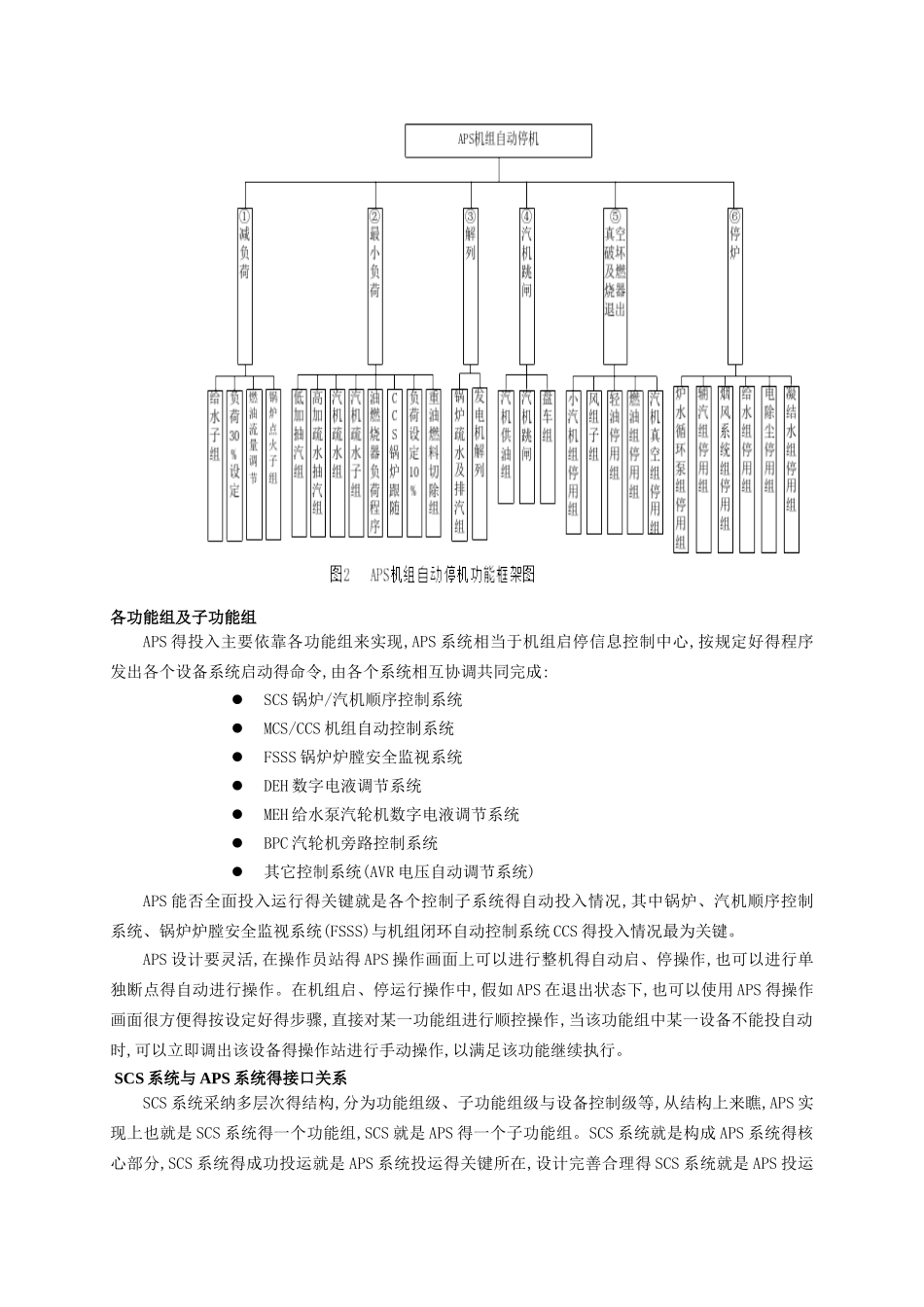

十、机组自启停 APS 系统专题机组自启停控制系统 APS 就是热工自动化技术得最新进展方向之一。APS 就是实现机组启动与停止过程自动化得系统,其优势在于可以提高机组启停得正确性、法律规范性,大大减轻运行人员得工作强度,缩短机组启停时间,从整体上提高机组得自动化水平。FOXBORO 公司根据应用经验,做如下说明:APS 功能设计APS 功能包括机组自动启动与自动停止。其中自动启动有冷态、温态、热态与极热态四种启动方式,对于汽机来说,其区别主要在于汽轮机自动开始冲转时对主蒸汽参数得要求不同,因而汽轮机冲转前锅炉升压时间不同。冷态方式: 第一级金属温度120℃温态方式: 第二级金属温度>120℃,且300℃热态方式: 第一级金属温度>300℃,且380℃极热态方式: 第一级金属温度>380℃对于锅炉来说,区分以上 4 种启动方式,主要由汽包壁温、汽包压力与停炉时间来决定。四种启动方式都可分为九步,每步设计为 1 个断点。只有在前一步完成得条件下,通过所提供得按钮确认启动下一步,APS 才会开始下一步,在每一步得执行过程中,均设计“GO/HOLD”逻辑,这九步为:1）启动准备2）汽机抽真空3）锅炉初始清洗4）锅炉冷态清洗5）锅炉点火6）热态清洗7）汽机冲转8）并网、带初负荷9）升至目标负荷(40％BMCR)第九个断点即加负荷断点中进行到由 APS 设定负荷指令为 40%MCR 并实现后,发出由 CCS 进行负荷控制并投入协调方式得命令,断点完成后,APS 退出,此时机组得启动已完成,机组负荷由 CCS 系统控制升至操作员得设定值或由中调(AGC)给出得设定值方式。为了适应随后整个生产过程得全程自动控制,CCS 必须能根据负荷指令要求自动地投切燃烧器,适应不同得负荷要求。投入 APS 前,必须具备启动允许条件,如锅炉加药系统、汽水采样系统、锅炉排污系统、灰处理系统、锅炉补水系统具备投入条件,凝聚水、给水系统上水,循环水系统上水,开闭式冷却水系统上水、压缩空气系统、化学精处理系统、凝汽器胶球清洗系统、凝汽器铜管造膜系统具备投入条件,启动密封油系统,发电机充氢等已准备好。机组自动停止也可设 6 步,也设计“GO/HOLD”逻辑,这 6 步分别为:① 减负荷② 最小负荷③ 解列④ 汽机跳闸⑤ 真空破坏及燃烧器退出⑥ 停炉 APS 结构实现机组级自启/停要通过一个渐进得过程来实现。如何在较短时间内不但较高水平地完成DCS 各个功能,又能实现 APS 功能且不影响 DCS 其它功能得实现,APS 得结构方案成了关键。机组级自启停(A...
