板状对接焊接工艺评定氩电联焊

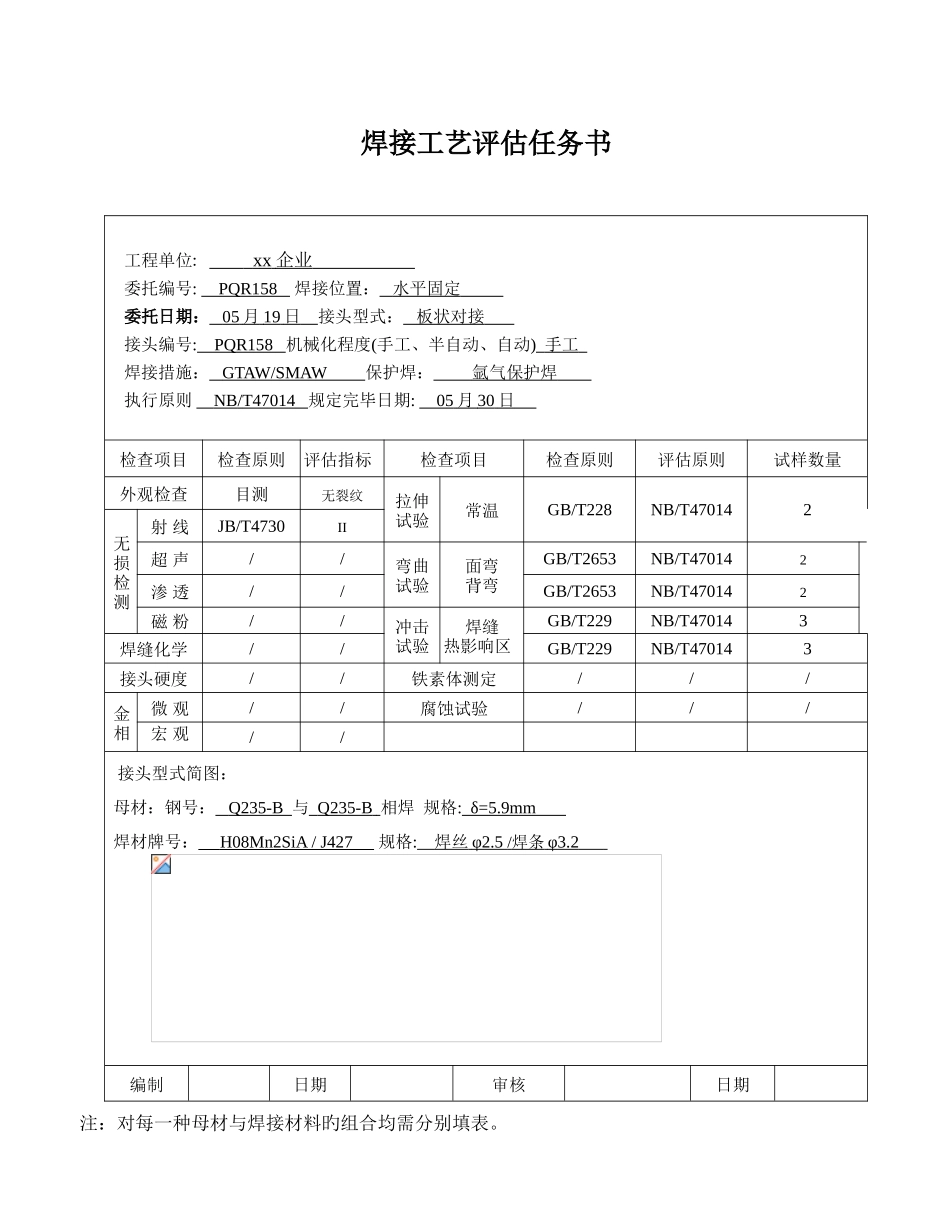

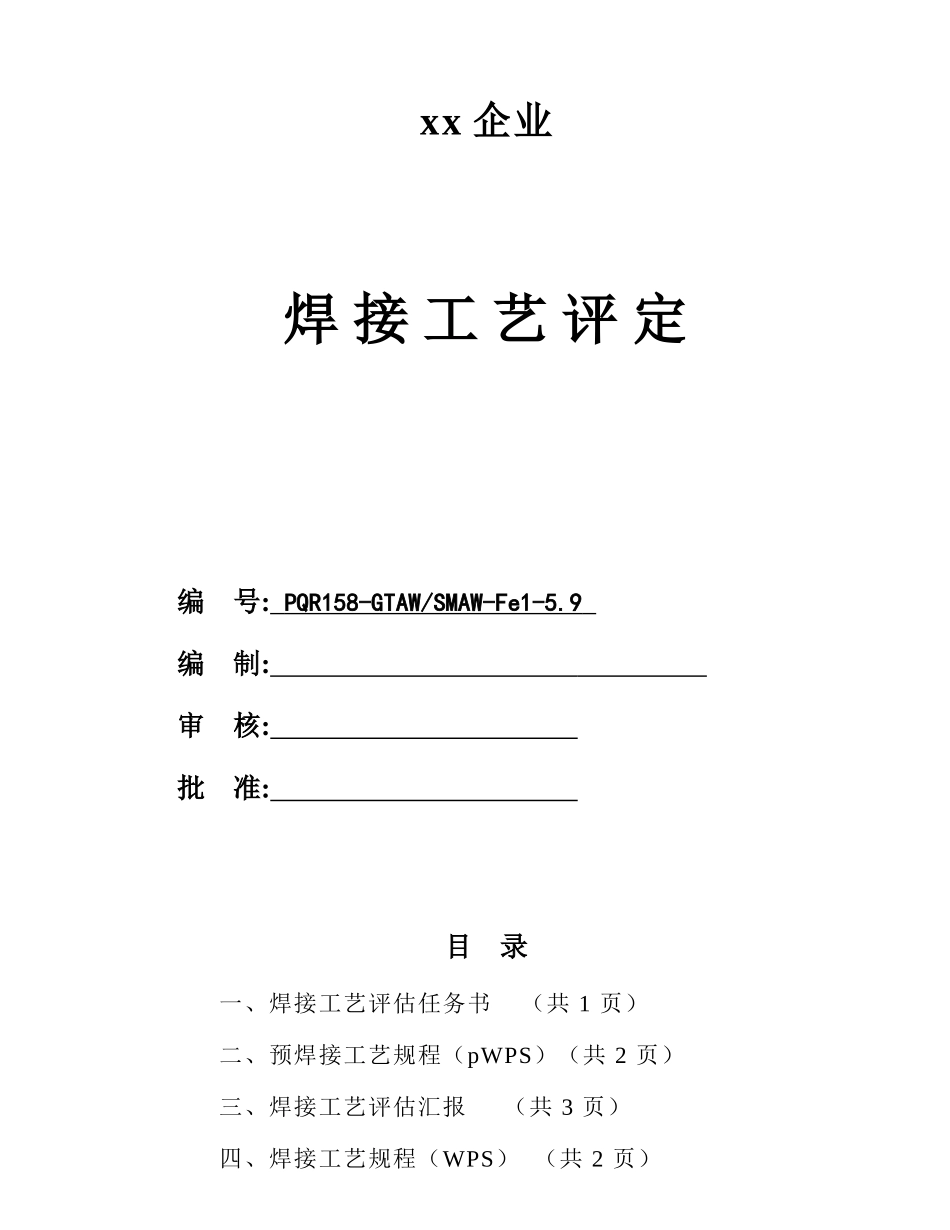

xx 企业焊 接 工 艺 评 定 编 号: PQR158-GTAW/SMAW-Fe1-5.9 编 制: 审 核: 批 准: 目 录一、焊接工艺评估任务书 （共 1 页）二、预焊接工艺规程（pWPS）（共 2 页）三、焊接工艺评估汇报 （共 3 页）四、焊接工艺规程（WPS） （共 2 页）五、附件 （共 7 页）焊接工艺评估任务书工程单位: xx 企业 委托编号: PQR158 焊接位置： 水平固定 委托日期： 05 月 19 日 接头型式： 板状对接 接头编号: PQR158 机械化程度(手工、半自动、自动) 手工 焊接措施： GTAW/SMAW 保护焊： 氩气保护焊 执行原则 NB / T47014 规定完毕日期: 05 月 30 日 检查项目检查原则评估指标检查项目检查原则评估原则试样数量外观检查目测无裂纹拉伸试验常温GB/T228NB/T470142无损检测射 线JB/T4730II超 声//弯曲试验面弯背弯GB/T2653NB/T470142渗 透//GB/T2653NB/T470142磁 粉//冲击试验焊缝热影响区GB/T229NB/T470143焊缝化学//GB/T229NB/T470143接头硬度//铁素体测定///金相微 观//腐蚀试验///宏 观// 接头型式简图：母材：钢号： Q235-B 与 Q235-B 相焊 规格: δ=5.9mm 焊材牌号： H08Mn2SiA / J427 规格: 焊丝 φ2.5 / 焊条 φ3.2 编制日期审核日期注：对每一种母材与焊接材料旳组合均需分别填表。预 焊 接 工 艺 规 程（pWPS）共 2 页 第 1 页单位名称: xx 企业 预焊接工艺规程编号: pWPS-158 日期 05 月 20 日 所根据焊接工艺评估汇报编号: PQR158 焊接措施: GTAW/SMAW 机动化程度(手工、机动、自动): 手工 焊接接头: 坡口形式: V 衬垫(材料及规格): / 其他: / 简图: (接头形式、坡口形式与尺寸、焊层、焊道布置及次序)母材:类别号 Fe-1 组别号 Fe-1-1 与类别号 Fe-1 组别号 Fe-1-1 相焊或原则号 GB/T3274 材料代号 Q235B 与原则号 GB/T3274 材料代号 Q235B 相焊对接焊缝焊件母材厚度范围: 5.9mm 角焊缝焊件母材厚度范围: / 管子直径、壁厚范围:对接焊缝 / 角焊缝 / 其他 / 填充金属:焊材类别：FeS-1-1FeT-1-1焊材原则：GB/T14957GB/T5117填充金属尺寸：φ2.5φ3.2焊材型号：/E4315焊材牌号（金属材代号）：H08Mn2SiAJ427填充金属类别：//其他：对接焊缝焊件焊缝金属厚度范围: 7mm 角焊缝焊件焊缝金属厚度范围: / 耐蚀堆焊金属化学成分(%):CSiMnPSCrNiMoVTiNb其他 注：对每一种母材与焊接材料旳组合均需分...
