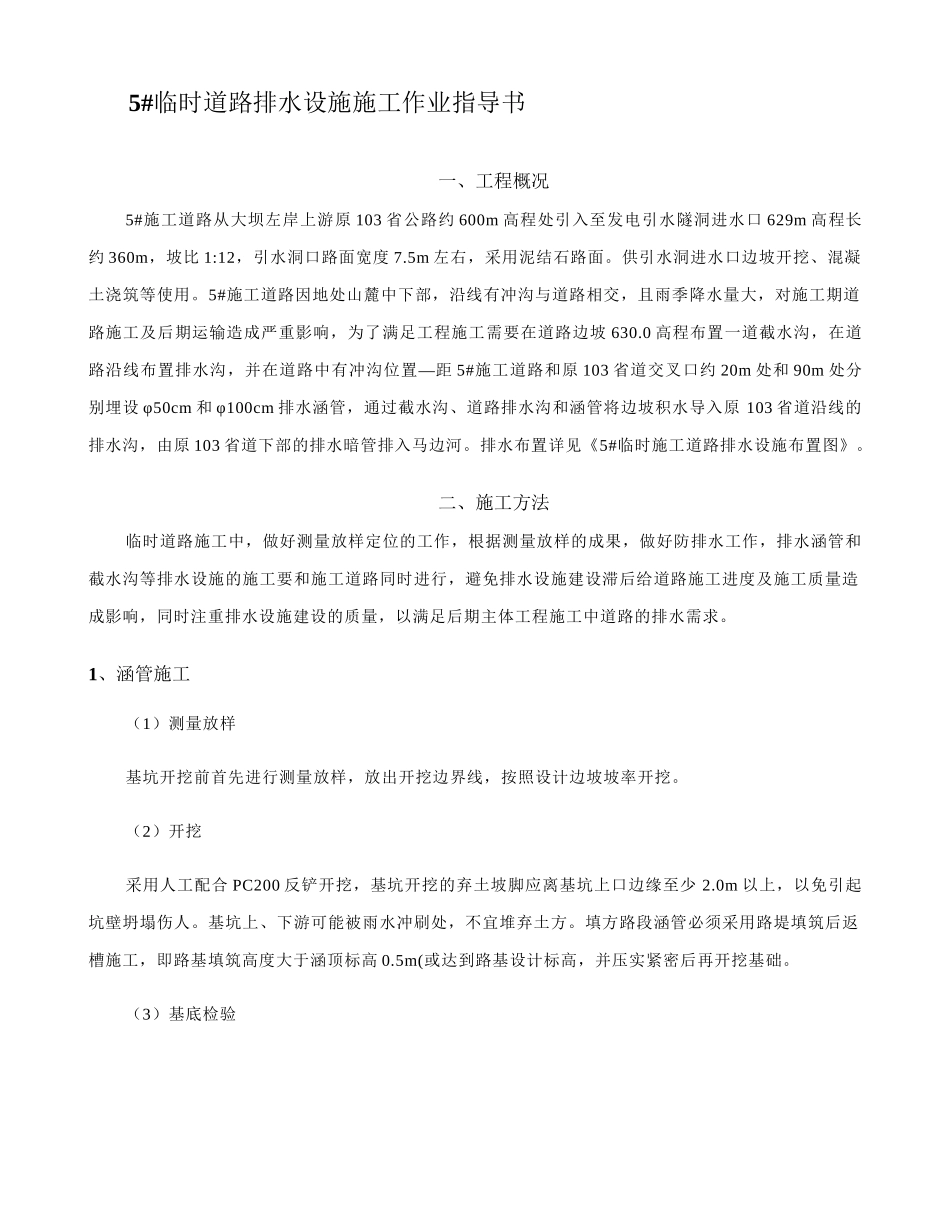

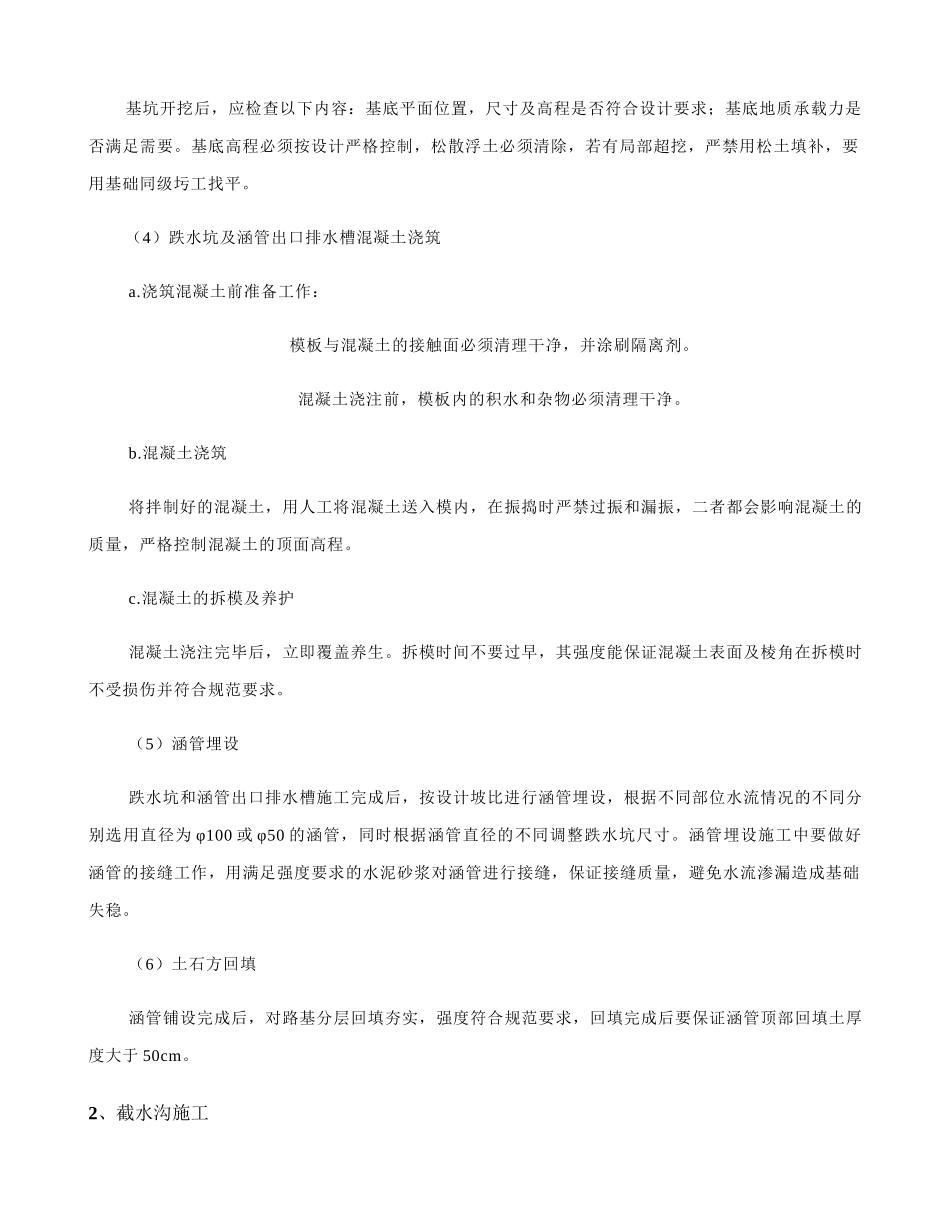

5#临时道路排水设施施工作业指导书一、工程概况5#施工道路从大坝左岸上游原 103 省公路约 600m 高程处引入至发电引水隧洞进水口 629m 高程长约 360m，坡比 1:12，引水洞口路面宽度 7.5m 左右，采用泥结石路面。供引水洞进水口边坡开挖、混凝土浇筑等使用。5#施工道路因地处山麓中下部，沿线有冲沟与道路相交，且雨季降水量大，对施工期道路施工及后期运输造成严重影响，为了满足工程施工需要在道路边坡 630.0 高程布置一道截水沟，在道—路沿线布置排水沟，并在道路中有冲沟位置距 5#施工道路和原 103 省道交叉口约 20m 处和 90m 处分别埋设 φ50cm 和 φ100cm 排水涵管，通过截水沟、道路排水沟和涵管将边坡积水导入原 103 省道沿线的排水沟，由原 103 省道下部的排水暗管排入马边河。排水布置详见《5#临时施工道路排水设施布置图》。二、施工方法临时道路施工中，做好测量放样定位的工作，根据测量放样的成果，做好防排水工作，排水涵管和截水沟等排水设施的施工要和施工道路同时进行，避免排水设施建设滞后给道路施工进度及施工质量造成影响，同时注重排水设施建设的质量，以满足后期主体工程施工中道路的排水需求。1、涵管施工（1）测量放样基坑开挖前首先进行测量放样，放出开挖边界线，按照设计边坡坡率开挖。（2）开挖采用人工配合 PC200 反铲开挖，基坑开挖的弃土坡脚应离基坑上口边缘至少 2.0m 以上，以免引起坑壁坍塌伤人。基坑上、下游可能被雨水冲刷处，不宜堆弃土方。填方路段涵管必须采用路堤填筑后返槽施工，即路基填筑高度大于涵顶标高 0.5m(或达到路基设计标高，并压实紧密后再开挖基础。（3）基底检验基坑开挖后，应检查以下内容：基底平面位置，尺寸及高程是否符合设计要求；基底地质承载力是否满足需要。基底高程必须按设计严格控制，松散浮土必须清除，若有局部超挖，严禁用松土填补，要用基础同级圬工找平。（4）跌水坑及涵管出口排水槽混凝土浇筑a.浇筑混凝土前准备工作：模板与混凝土的接触面必须清理干净，并涂刷隔离剂。混凝土浇注前，模板内的积水和杂物必须清理干净。b.混凝土浇筑将拌制好的混凝土，用人工将混凝土送入模内，在振捣时严禁过振和漏振，二者都会影响混凝土的质量，严格控制混凝土的顶面高程。c.混凝土的拆模及养护混凝土浇注完毕后，立即覆盖养生。拆模时间不要过早，其强度能保证混凝土表面及棱角在拆模时不受损伤并符合规范要求。（5）涵管埋设跌水坑和涵管出口排水...
