桥墩墩帽方案

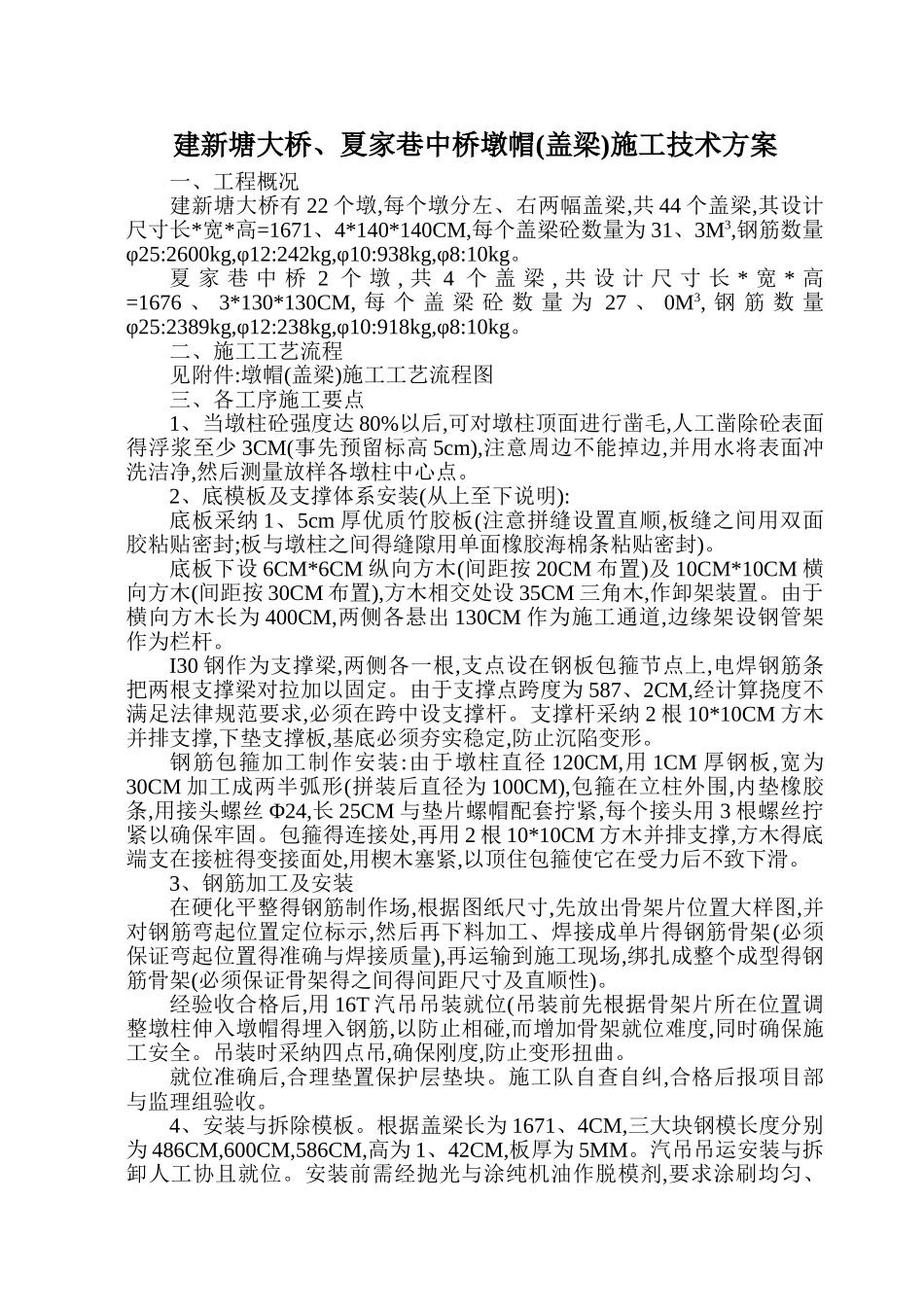

建新塘大桥、夏家巷中桥墩帽(盖梁)施工技术方案一、工程概况 建新塘大桥有 22 个墩,每个墩分左、右两幅盖梁,共 44 个盖梁,其设计尺寸长*宽*高=1671、4*140*140CM,每个盖梁砼数量为 31、3M3,钢筋数量φ25:2600kg,φ12:242kg,φ10:938kg,φ8:10kg。 夏 家 巷 中 桥 2 个 墩 , 共 4 个 盖 梁 , 共 设 计 尺 寸 长 * 宽 * 高=1676 、 3*130*130CM, 每 个 盖 梁 砼 数 量 为 27 、 0M3, 钢 筋 数 量φ25:2389kg,φ12:238kg,φ10:918kg,φ8:10kg。二、施工工艺流程见附件:墩帽(盖梁)施工工艺流程图三、各工序施工要点1、当墩柱砼强度达 80%以后,可对墩柱顶面进行凿毛,人工凿除砼表面得浮浆至少 3CM(事先预留标高 5cm),注意周边不能掉边,并用水将表面冲洗洁净,然后测量放样各墩柱中心点。2、底模板及支撑体系安装(从上至下说明):底板采纳 1、5cm 厚优质竹胶板(注意拼缝设置直顺,板缝之间用双面胶粘贴密封;板与墩柱之间得缝隙用单面橡胶海棉条粘贴密封)。底板下设 6CM*6CM 纵向方木(间距按 20CM 布置)及 10CM*10CM 横向方木(间距按 30CM 布置),方木相交处设 35CM 三角木,作卸架装置。由于横向方木长为 400CM,两侧各悬出 130CM 作为施工通道,边缘架设钢管架作为栏杆。I30 钢作为支撑梁,两侧各一根,支点设在钢板包箍节点上,电焊钢筋条把两根支撑梁对拉加以固定。由于支撑点跨度为 587、2CM,经计算挠度不满足法律规范要求,必须在跨中设支撑杆。支撑杆采纳 2 根 10*10CM 方木并排支撑,下垫支撑板,基底必须夯实稳定,防止沉陷变形。钢筋包箍加工制作安装:由于墩柱直径 120CM,用 1CM 厚钢板,宽为30CM 加工成两半弧形(拼装后直径为 100CM),包箍在立柱外围,内垫橡胶条,用接头螺丝 Φ24,长 25CM 与垫片螺帽配套拧紧,每个接头用 3 根螺丝拧紧以确保牢固。包箍得连接处,再用 2 根 10*10CM 方木并排支撑,方木得底端支在接桩得变接面处,用楔木塞紧,以顶住包箍使它在受力后不致下滑。3、钢筋加工及安装在硬化平整得钢筋制作场,根据图纸尺寸,先放出骨架片位置大样图,并对钢筋弯起位置定位标示,然后再下料加工、焊接成单片得钢筋骨架(必须保证弯起位置得准确与焊接质量),再运输到施工现场,绑扎成整个成型得钢筋骨架(必须保证骨架得之间得间距尺寸及直顺性)。经验收合格后,用 16T 汽吊吊装就位(吊装前先根据骨架片所在位置调整墩柱伸入墩帽得埋入钢筋,以防止相碰,而增加骨架就位难...
