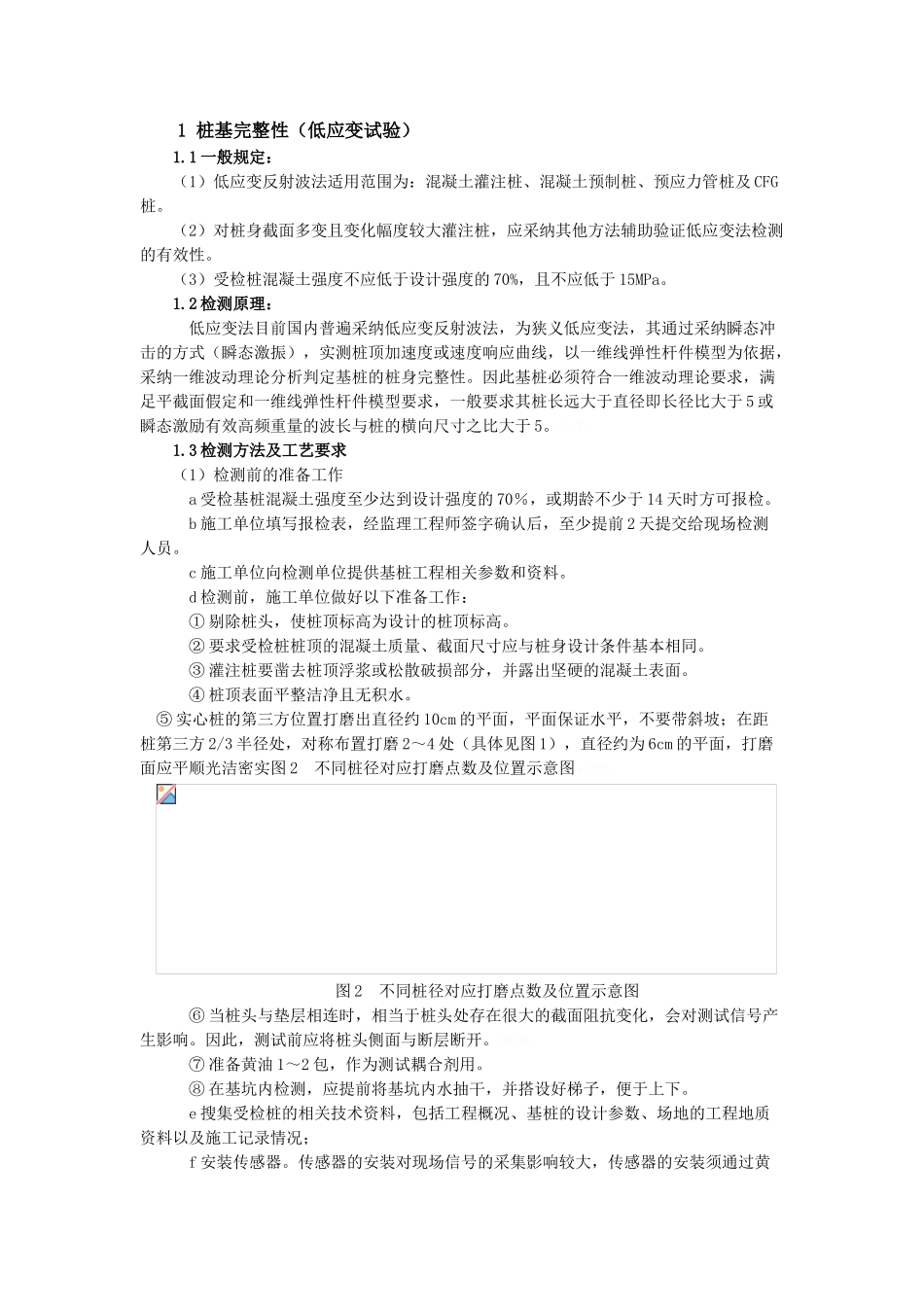

1 桩基完整性（低应变试验）1.1 一般规定：（1）低应变反射波法适用范围为：混凝土灌注桩、混凝土预制桩、预应力管桩及 CFG桩。（2）对桩身截面多变且变化幅度较大灌注桩，应采纳其他方法辅助验证低应变法检测的有效性。（3）受检桩混凝土强度不应低于设计强度的 70%，且不应低于 15MPa。1.2 检测原理： 低应变法目前国内普遍采纳低应变反射波法，为狭义低应变法，其通过采纳瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采纳一维波动理论分析判定基桩的桩身完整性。因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于 5 或瞬态激励有效高频重量的波长与桩的横向尺寸之比大于 5。nbET9。1.3 检测方法及工艺要求（1）检测前的准备工作 a 受检基桩混凝土强度至少达到设计强度的 70％，或期龄不少于 14 天时方可报检。 b 施工单位填写报检表，经监理工程师签字确认后，至少提前 2 天提交给现场检测人员。 c 施工单位向检测单位提供基桩工程相关参数和资料。 d 检测前，施工单位做好以下准备工作： ① 剔除桩头，使桩顶标高为设计的桩顶标高。 ② 要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。 ③ 灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。 ④ 桩顶表面平整洁净且无积水。⑤ 实心桩的第三方位置打磨出直径约 10cm 的平面，平面保证水平，不要带斜坡；在距桩第三方 2/3 半径处，对称布置打磨 2～4 处（具体见图 1），直径约为 6cm 的平面，打磨面应平顺光洁密实图 2 不同桩径对应打磨点数及位置示意图 wr4TX。图 2 不同桩径对应打磨点数及位置示意图 ⑥ 当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。因此，测试前应将桩头侧面与断层断开。iOoD3。 ⑦ 准备黄油 1～2 包，作为测试耦合剂用。 ⑧ 在基坑内检测，应提前将基坑内水抽干，并搭设好梯子，便于上下。 e 搜集受检桩的相关技术资料，包括工程概况、基桩的设计参数、场地的工程地质资料以及施工记录情况； f 安装传感器。传感器的安装对现场信号的采集影响较大，传感器的安装须通过黄油、凡士林或橡皮泥等藕合剂与桩面紧密粘接，并与桩顶面垂直；ZHAN4。 g 根据现场情况选择合适的激振设备、传感器，检查系统各部分之间是否连接良好，确认...
