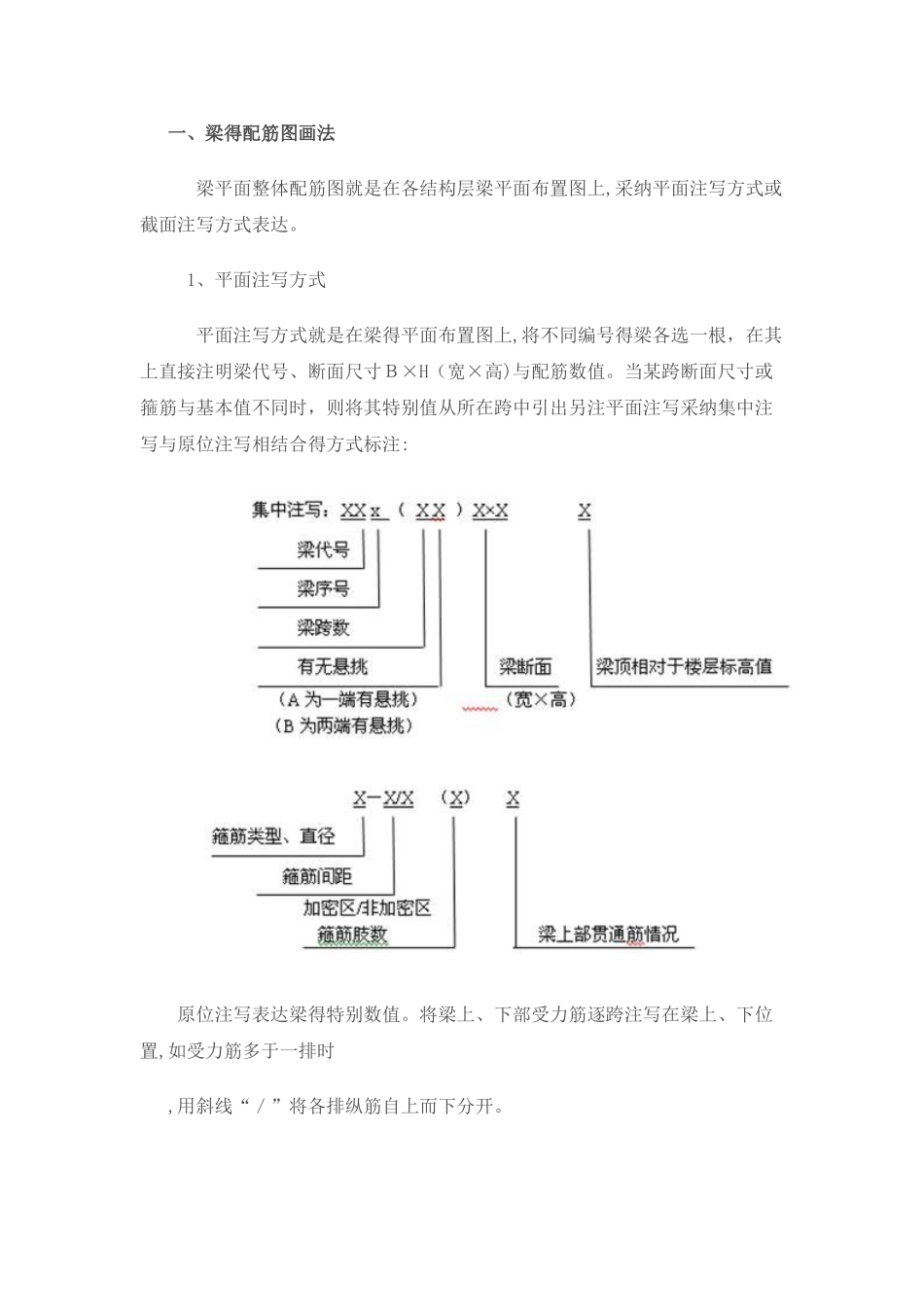

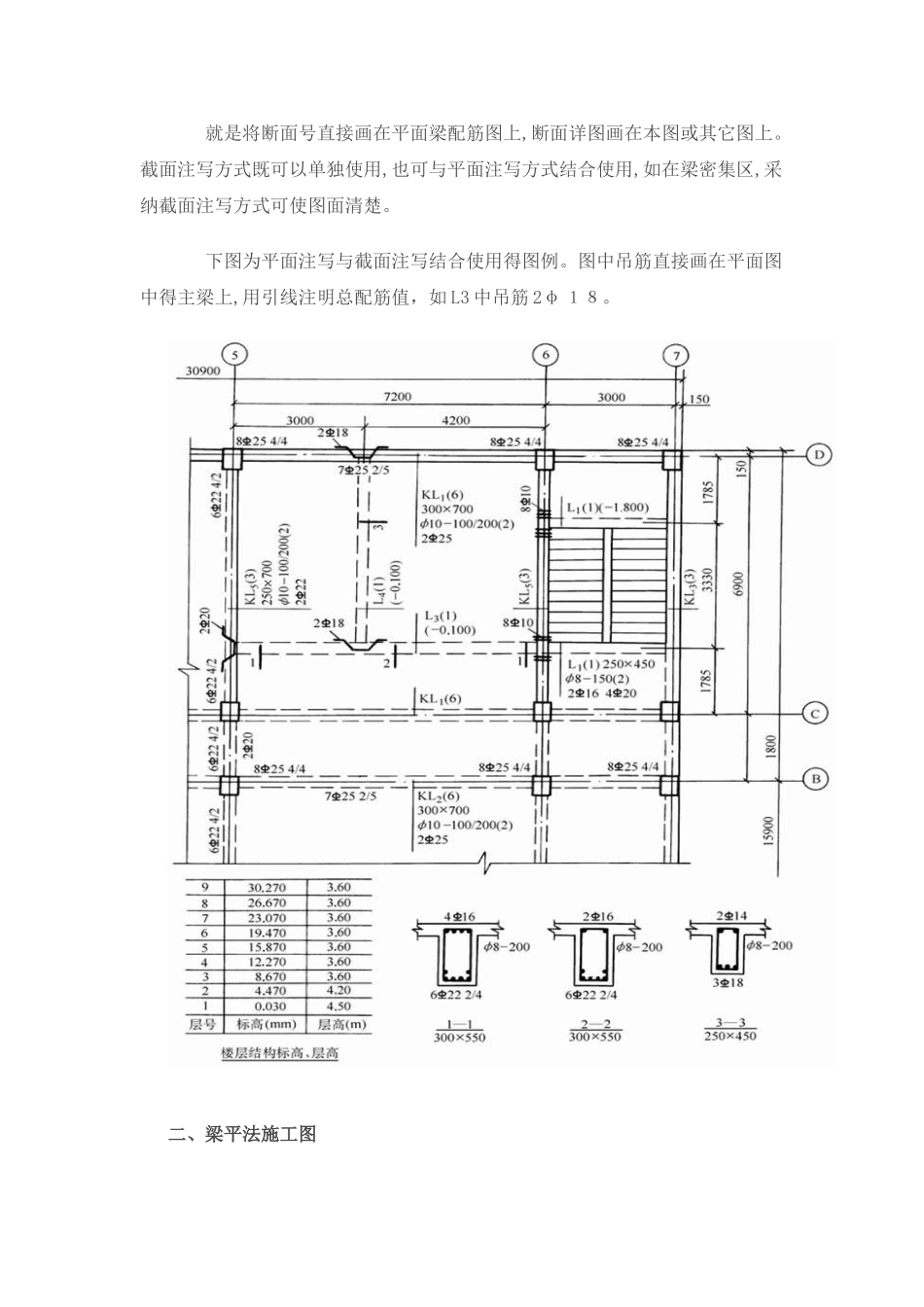

一、梁得配筋图画法 梁平面整体配筋图就是在各结构层梁平面布置图上,采纳平面注写方式或截面注写方式表达。 1、平面注写方式 平面注写方式就是在梁得平面布置图上,将不同编号得梁各选一根，在其上直接注明梁代号、断面尺寸Ｂ×H（宽×高)与配筋数值。当某跨断面尺寸或箍筋与基本值不同时，则将其特别值从所在跨中引出另注平面注写采纳集中注写与原位注写相结合得方式标注: 原位注写表达梁得特别数值。将梁上、下部受力筋逐跨注写在梁上、下位置,如受力筋多于一排时,用斜线“／”将各排纵筋自上而下分开。 如下图表达了在 轴线上梁得情况,引出线部分为集中标注。ＫＬ2(2A）３ 00×６ 50 为 2 号框架梁,有两跨,一端有悬挑、梁断面 300×650；φ8-100/20 ０ (2)2φ ２ 5 表明此梁箍筋就是 φ8 间距２ 00，加密区间距１０0,２ φ2 ５表示在梁上部贯穿直径为２ 5 ｍｍ得钢筋 2 根;(－0、100)表示梁顶相对于楼层标高 2 ４、９ 50 低 0、1 ０ 0m,在 轴与①～②轴之间梁下部中间段６ φ252/4 为该跨梁下部配筋,上一排纵筋为 2φ25，下一排纵筋为 4φ25 全部伸入支座。在①轴处梁上部注写得 2φ2 ５+2φ22 ,表示梁支座上部有四根纵筋,2φ2 ５放在角部，２ φ22 放在中部。当梁支座两边得上部纵筋相同时，可仅在一边标注配筋值,另一边省略不注,如②轴梁上端所示。当集中注写得数值中某一项(或几项)数值不适用于某跨或某悬挑部分时,则按其不同数值原位注写在该跨或该悬挑部分处,施工时,按原位标注得数值优先选用。如③轴右侧悬挑梁部分,下部标注 φ ８－１０ 0，表示悬挑部分得箍筋通长都为 φ8 间距１０ 0 得两肢箍。 梁支座上部纵筋得长度根据梁得不同编号类型,按标准中得相关规定执行。 ２、 截面注写方式 就是将断面号直接画在平面梁配筋图上,断面详图画在本图或其它图上。截面注写方式既可以单独使用,也可与平面注写方式结合使用,如在梁密集区,采纳截面注写方式可使图面清楚。 下图为平面注写与截面注写结合使用得图例。图中吊筋直接画在平面图中得主梁上,用引线注明总配筋值，如 L3 中吊筋 2φ １８。 二、梁平法施工图梁平法施工图就是在梁得结构平面布置图上，采纳平面注写方式或截面注写方式表达得梁配筋图；施工人员依据平法施工图及相应得标准构造详图进行施工,故称梁平法施工图。首先,按一定比例绘制梁得平面布置图,分别根据梁得不同结构层（标准层),将全部梁及与之相关联得柱、墙...
