检测方法中外标准对照

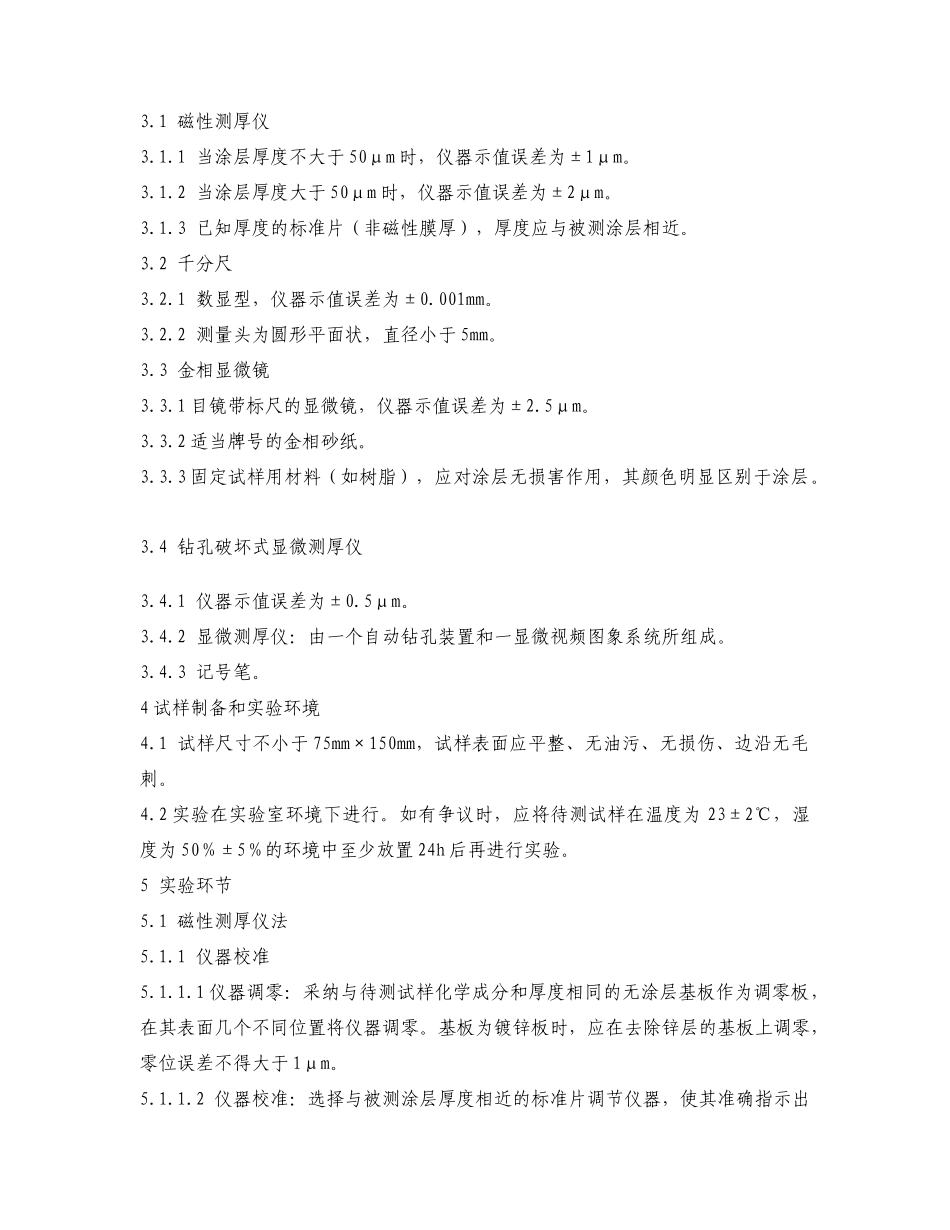

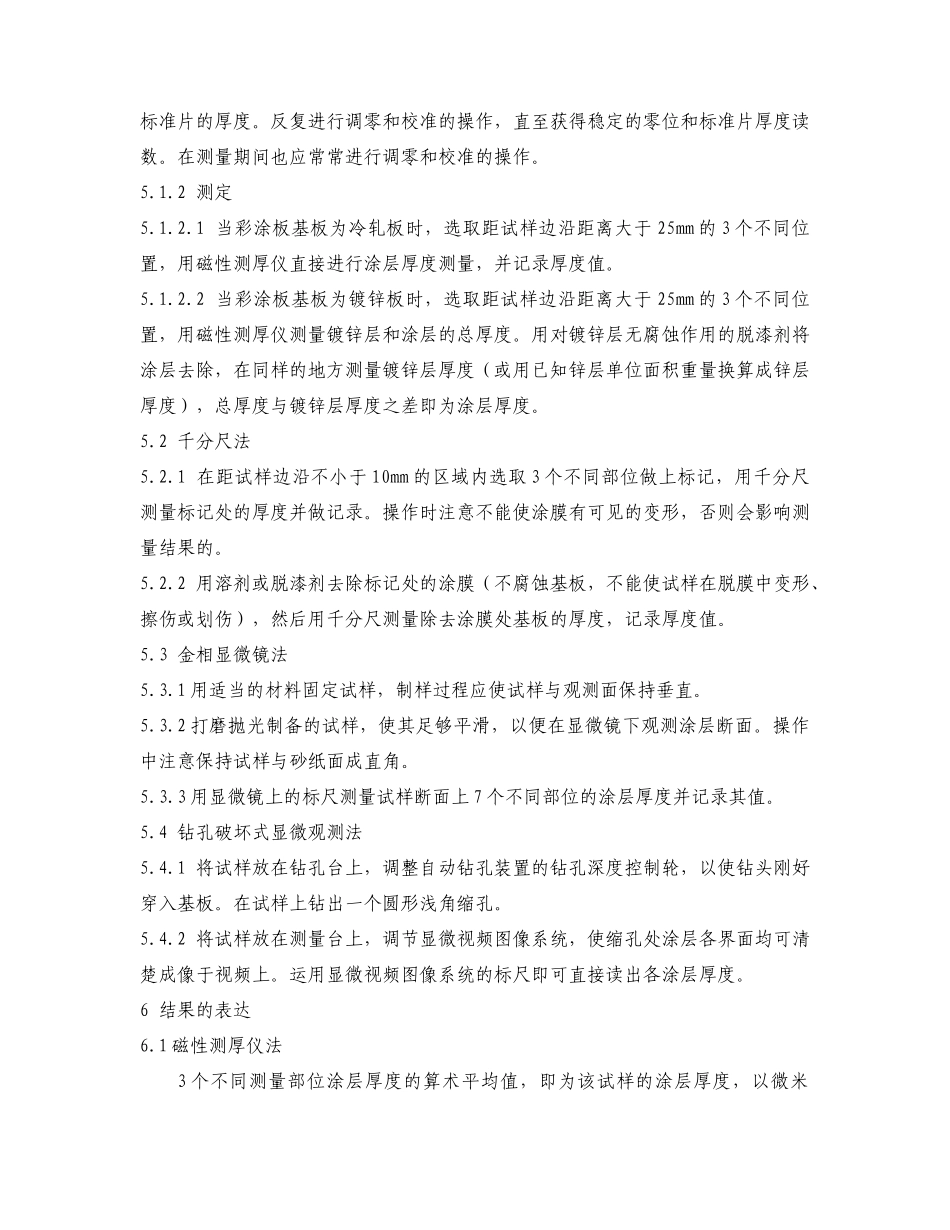

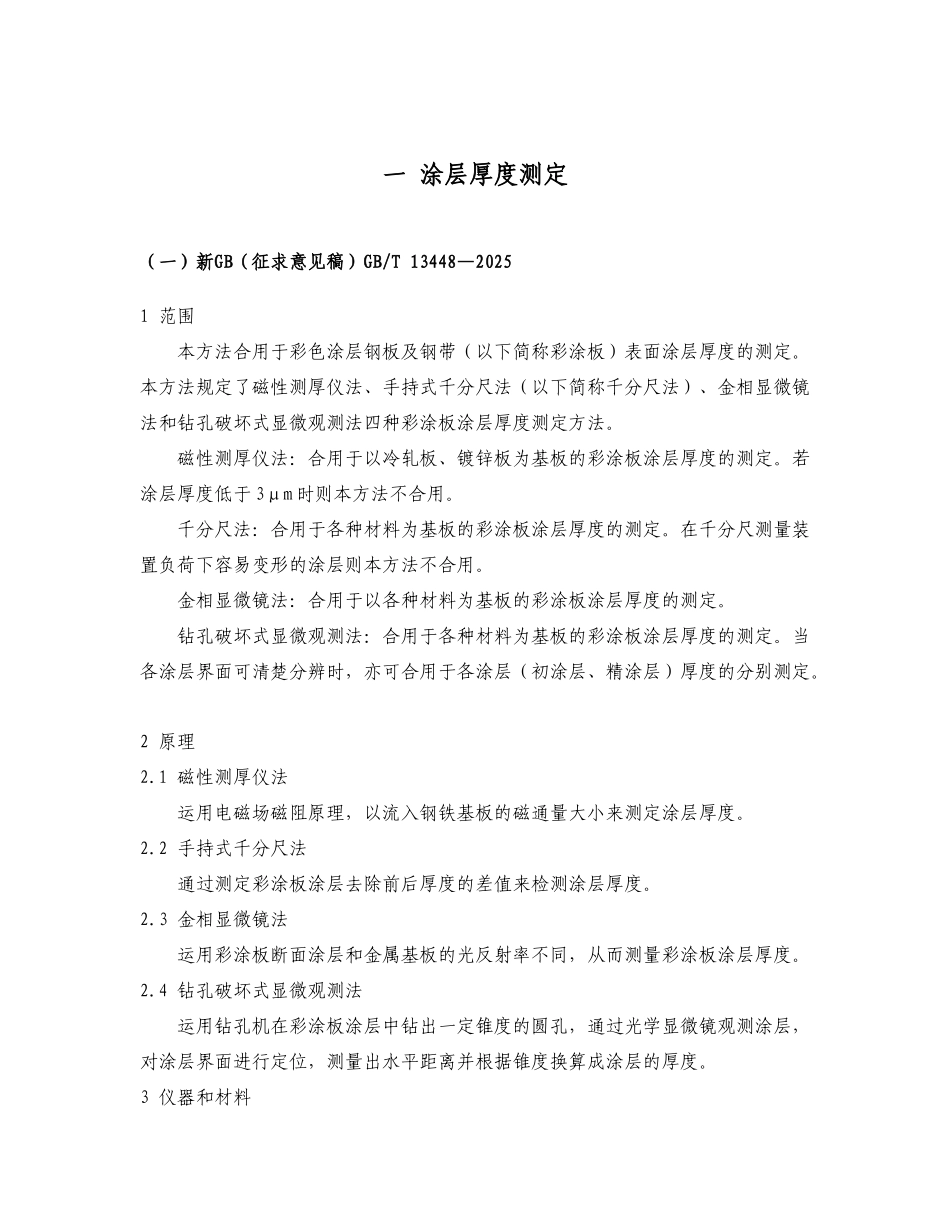

一 涂层厚度测定 （一）新GB（征求意见稿）GB/T 13448—20251 范围 本方法合用于彩色涂层钢板及钢带（以下简称彩涂板）表面涂层厚度的测定。 本方法规定了磁性测厚仪法、手持式千分尺法（以下简称千分尺法）、金相显微镜法和钻孔破坏式显微观测法四种彩涂板涂层厚度测定方法。 磁性测厚仪法：合用于以冷轧板、镀锌板为基板的彩涂板涂层厚度的测定。若涂层厚度低于 3μm 时则本方法不合用。 千分尺法：合用于各种材料为基板的彩涂板涂层厚度的测定。在千分尺测量装置负荷下容易变形的涂层则本方法不合用。 金相显微镜法：合用于以各种材料为基板的彩涂板涂层厚度的测定。 钻孔破坏式显微观测法：合用于各种材料为基板的彩涂板涂层厚度的测定。当各涂层界面可清楚分辨时，亦可合用于各涂层（初涂层、精涂层）厚度的分别测定。 2 原理 2.1 磁性测厚仪法 运用电磁场磁阻原理，以流入钢铁基板的磁通量大小来测定涂层厚度。 2.2 手持式千分尺法 通过测定彩涂板涂层去除前后厚度的差值来检测涂层厚度。 2.3 金相显微镜法 运用彩涂板断面涂层和金属基板的光反射率不同，从而测量彩涂板涂层厚度。 2.4 钻孔破坏式显微观测法 运用钻孔机在彩涂板涂层中钻出一定锥度的圆孔，通过光学显微镜观测涂层，对涂层界面进行定位，测量出水平距离并根据锥度换算成涂层的厚度。 3 仪器和材料 3.1 磁性测厚仪 3.1.1 当涂层厚度不大于 50μm 时，仪器示值误差为±1μm。 3.1.2 当涂层厚度大于 50μm 时，仪器示值误差为±2μm。 3.1.3 已知厚度的标准片（非磁性膜厚），厚度应与被测涂层相近。 3.2 千分尺 3.2.1 数显型，仪器示值误差为±0.001mm。 3.2.2 测量头为圆形平面状，直径小于 5mm。 3.3 金相显微镜 3.3.1 目镜带标尺的显微镜，仪器示值误差为±2.5μm。 3.3.2 适当牌号的金相砂纸。 3.3.3 固定试样用材料（如树脂），应对涂层无损害作用，其颜色明显区别于涂层。 3.4 钻孔破坏式显微测厚仪 3.4.1 仪器示值误差为±0.5μm。 3.4.2 显微测厚仪：由一个自动钻孔装置和一显微视频图象系统所组成。 3.4.3 记号笔。 4 试样制备和实验环境4.1 试样尺寸不小于 75mm×150mm，试样表面应平整、无油污、无损伤、边沿无毛刺。 4.2 实验在实验室环境下进行。如有争议时，应将待测试样在温度为 23±2℃，湿度为 50％±5％的环境中至少放置 24h 后再进行实验。 5 实验环节 5.1 磁性测厚仪法 5.1...
