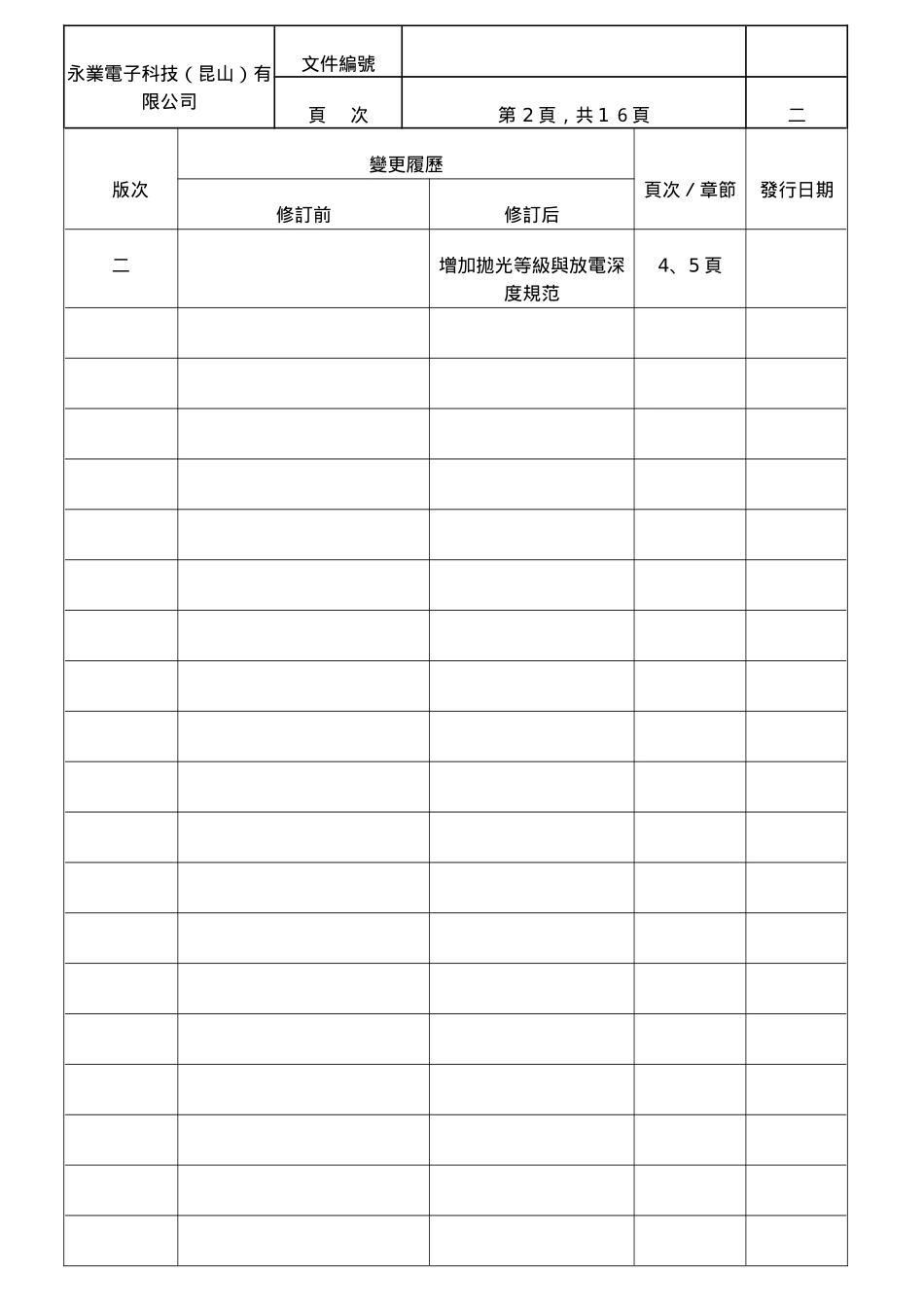

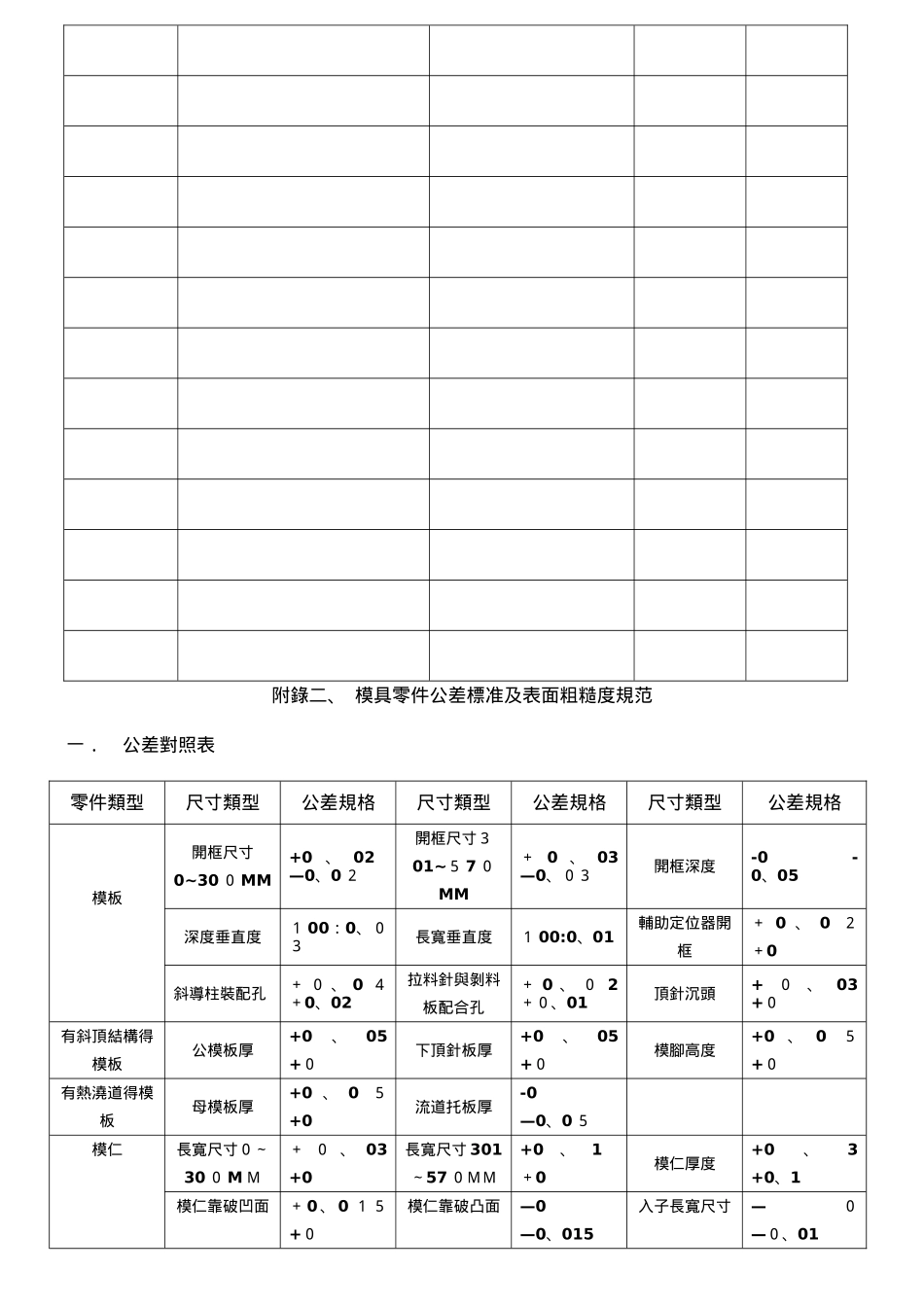

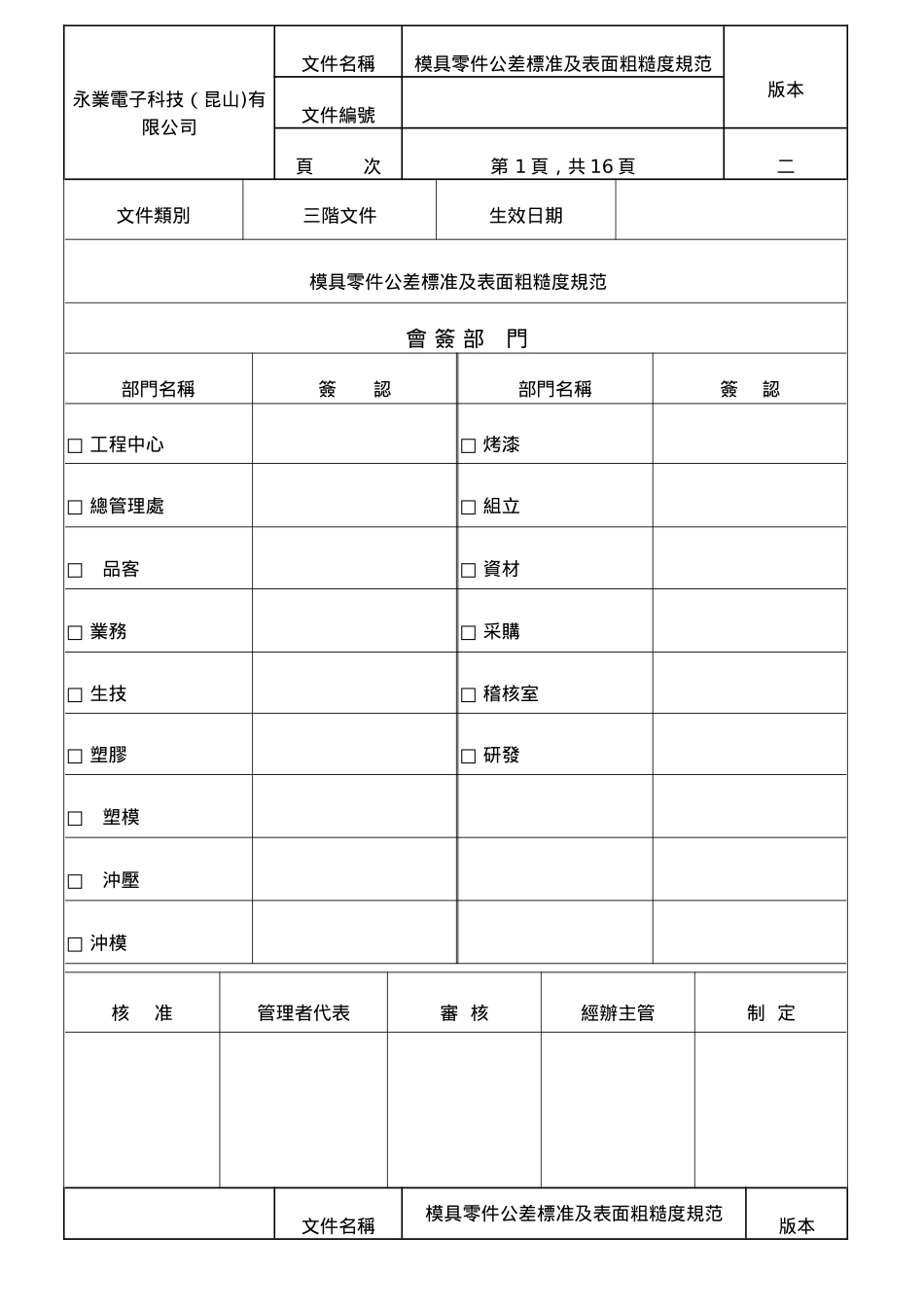

永業電子科技（昆山)有限公司文件名稱模具零件公差標准及表面粗糙度規范版本文件編號頁 次第 1 頁，共 16 頁二文件類別三階文件生效日期模具零件公差標准及表面粗糙度規范會 簽 部 門部門名稱簽 認部門名稱簽 認□ 工程中心□ 烤漆□ 總管理處□ 組立□ 品客□ 資材□ 業務□ 采購□ 生技□ 稽核室□ 塑膠□ 研發□ 塑模□ 沖壓□ 沖模 核准管理者代表 審 核經辦主管 制 定文件名稱模具零件公差標准及表面粗糙度規范版本永業電子科技（昆山）有限公司文件編號頁 次第 2 頁，共 1 ６頁二版次變更履歷頁次／章節發行日期修訂前修訂后二增加拋光等級與放電深度規范4、5 頁附錄二、 模具零件公差標准及表面粗糙度規范一．公差對照表零件類型尺寸類型公差規格尺寸類型公差規格尺寸類型公差規格模板開框尺寸0~30 ０ MM+0、02 —0、0 ２開框尺寸３01~５ 7 ０MM＋ 0 、 03 —0、０３開框深度-0 -0、05 深度垂直度１ 00：0、０３長寬垂直度１ 00:0、01輔助定位器開框＋ 0 、 0 ２ ＋0斜導柱裝配孔＋ ０ 、 0 ４ ＋0、02拉料針與剝料板配合孔＋ 0 、 ０ 2 ＋０、01頂針沉頭+０、03 +０有斜頂結構得模板公模板厚+0、05 +０下頂針板厚+0、05 +０模腳高度+0、0５ +０有熱澆道得模板母模板厚+0 、 0５ +0流道托板厚-0 —0、0 ５模仁長寬尺寸０～30 ０ M Ｍ＋ ０ 、 03 +0長寬尺寸 301～57 ０ＭＭ+0、1 ＋0模仁厚度+0、3 +0、1模仁靠破凹面＋ 0 、 0 １ ５ +０模仁靠破凸面—0 —0、015入子長寬尺寸—０ —０、01模仁插破凹面+0 、 0 １ 5 +0模仁插破凸面-0 -0、0 １５頂針孔+0 、 0２ ＋０、0 １入子孔+0 、 ０ ２ ＋0、01 斜頂孔+0、02 +0、01 滑塊T 扣高度－ 0 、 0 ２ —0、04壓條寬度-0、02 -0、03斜頂斜頂本體尺寸—0 —0、01Ｔ扣高度-0 、 ０1 －０、０２耐磨板耐磨板長寬— ０ 、 ２ -0、3耐磨板高度+0、1 ＋0、０ 5滑塊束塊定位段長寬-0 、 ０4 —0、0 ２高度尺寸+０、６ +0、５斜頂導板斜頂導板長寬-0 －0、02高度尺寸—0 、 ０ 5 －0、1斜頂孔+0、0２ ＋0、０ 1斜頂滑座斜頂滑座長寬- ０ 、 ０ ２ -0、04高度尺寸＋0、2 +0、1T 槽高度+0 、 ０ ２ +0、01拉杆,頂針，螺絲過孔直徑+０、1 -0、1x、+0、０ 25 -０、025x、°+0、５° －0、5°、x+0、10 -0、１ 0、x°+０、1° -０、1°...
