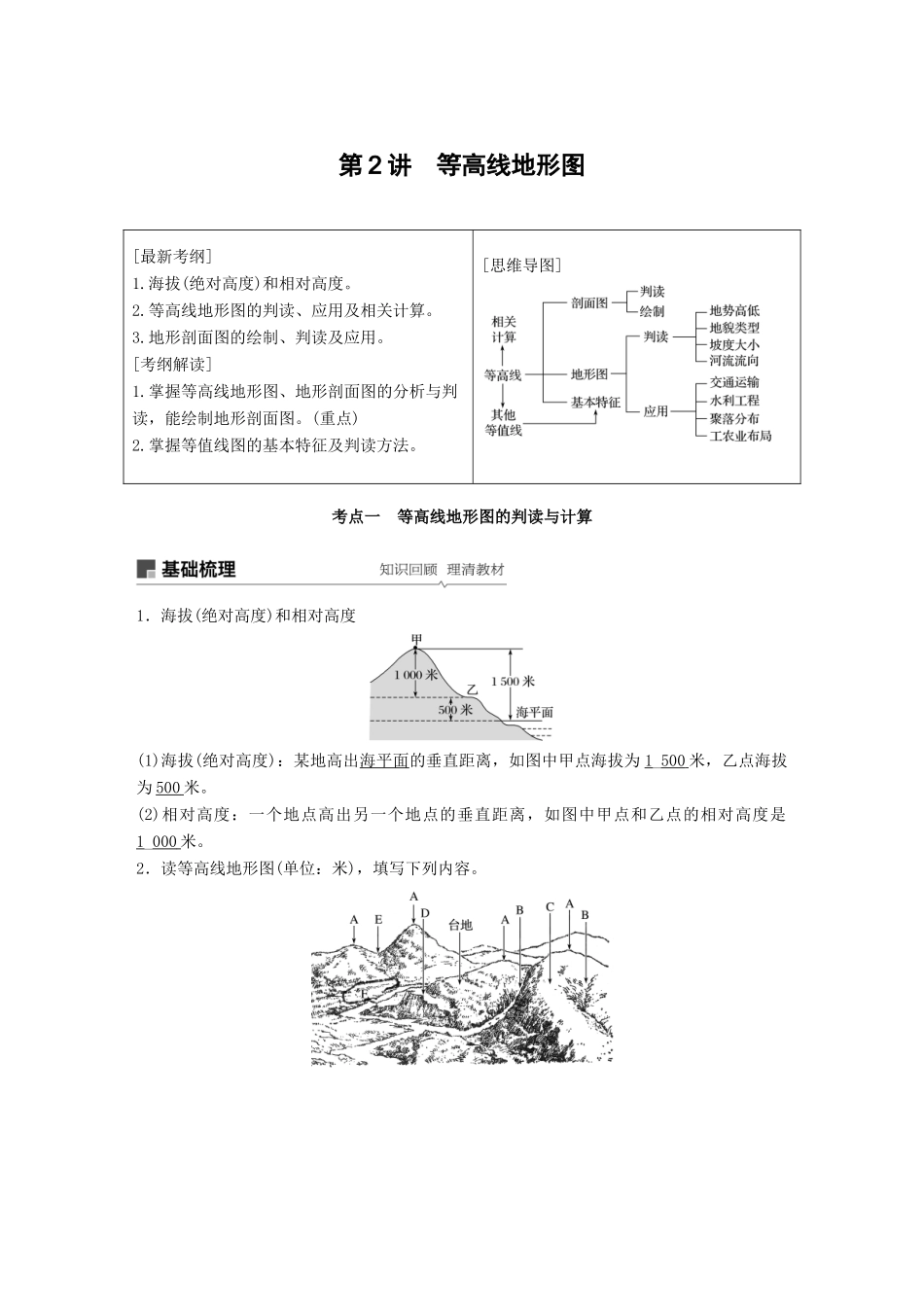

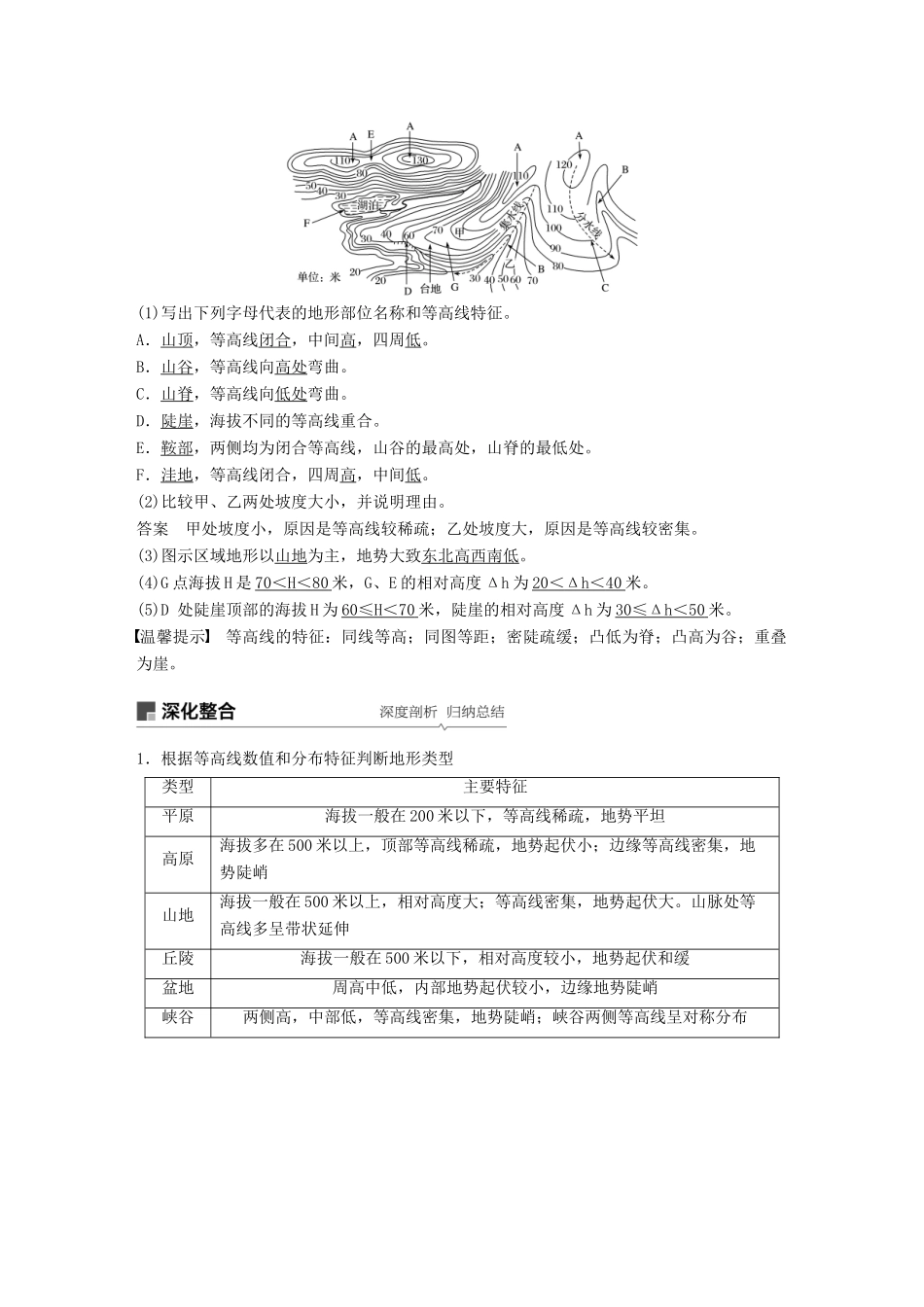

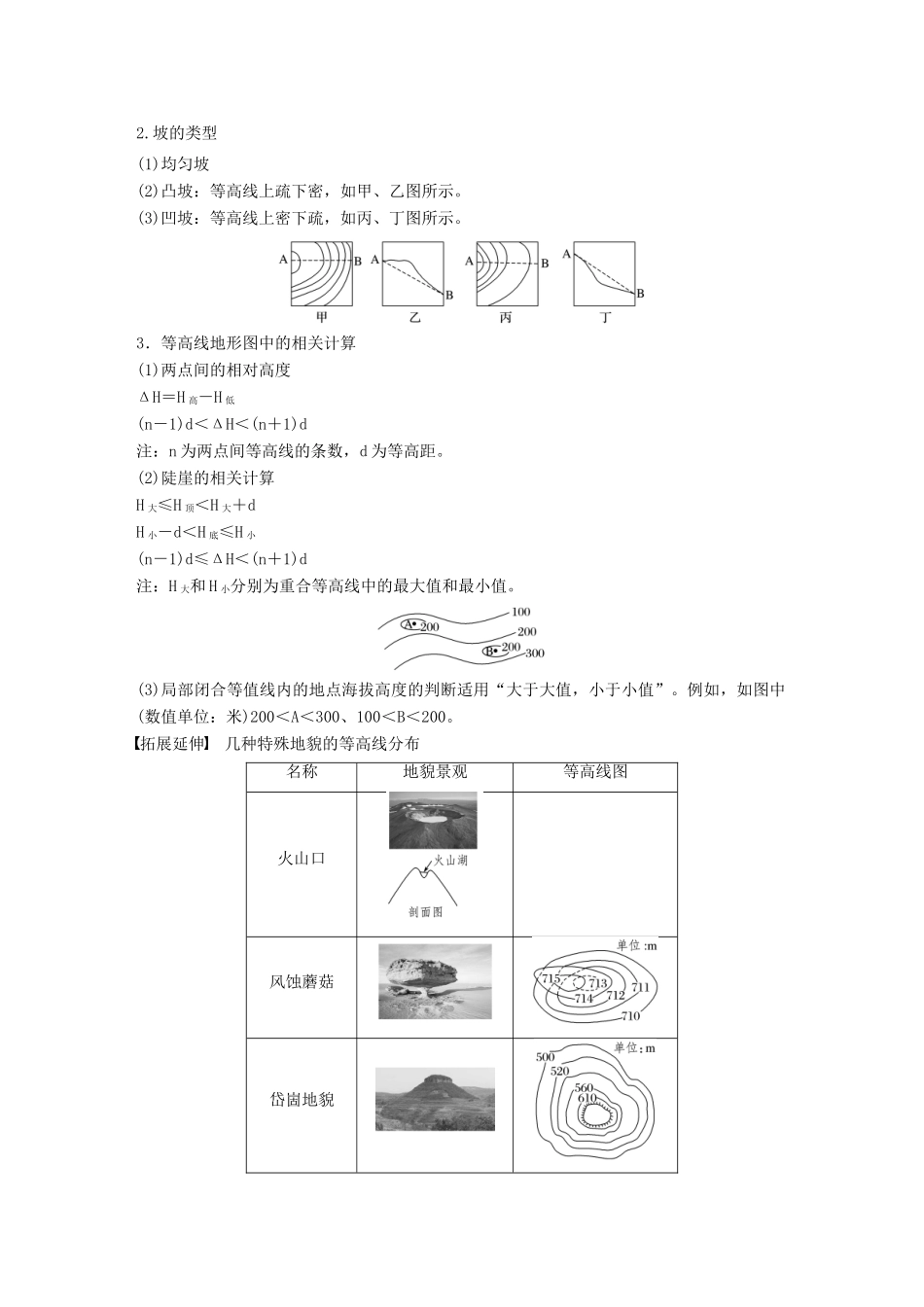

第 2 讲 等高线地形图[最新考纲]1.海拔(绝对高度)和相对高度。2.等高线地形图的判读、应用及相关计算。3.地形剖面图的绘制、判读及应用。[考纲解读]1.掌握等高线地形图、地形剖面图的分析与判读，能绘制地形剖面图。(重点)2.掌握等值线图的基本特征及判读方法。[思维导图] 考点一 等高线地形图的判读与计算1．海拔(绝对高度)和相对高度(1)海拔(绝对高度)：某地高出海平面的垂直距离，如图中甲点海拔为 1_500 米，乙点海拔为 500 米。(2)相对高度：一个地点高出另一个地点的垂直距离，如图中甲点和乙点的相对高度是1_000 米。2．读等高线地形图(单位：米)，填写下列内容。(1)写出下列字母代表的地形部位名称和等高线特征。A．山顶，等高线闭合，中间高，四周低。B．山谷，等高线向高处弯曲。C．山脊，等高线向低处弯曲。D．陡崖，海拔不同的等高线重合。E．鞍部，两侧均为闭合等高线，山谷的最高处，山脊的最低处。F．洼地，等高线闭合，四周高，中间低。(2)比较甲、乙两处坡度大小，并说明理由。答案 甲处坡度小，原因是等高线较稀疏；乙处坡度大，原因是等高线较密集。(3)图示区域地形以山地为主，地势大致东北高西南低。(4)G 点海拔 H 是 70 ＜ H ＜ 80 米，G、E 的相对高度 Δh 为 20 ＜ Δh ＜ 40 米。(5)D 处陡崖顶部的海拔 H 为 60≤H ＜ 70 米，陡崖的相对高度 Δh 为 30≤Δh ＜ 50 米。温馨提示 等高线的特征：同线等高；同图等距；密陡疏缓；凸低为脊；凸高为谷；重叠为崖。1．根据等高线数值和分布特征判断地形类型类型主要特征平原海拔一般在 200 米以下，等高线稀疏，地势平坦高原海拔多在 500 米以上，顶部等高线稀疏，地势起伏小；边缘等高线密集，地势陡峭山地海拔一般在 500 米以上，相对高度大；等高线密集，地势起伏大。山脉处等高线多呈带状延伸丘陵海拔一般在 500 米以下，相对高度较小，地势起伏和缓盆地周高中低，内部地势起伏较小，边缘地势陡峭峡谷两侧高，中部低，等高线密集，地势陡峭；峡谷两侧等高线呈对称分布2.坡的类型(1)均匀坡(2)凸坡：等高线上疏下密，如甲、乙图所示。(3)凹坡：等高线上密下疏，如丙、丁图所示。3．等高线地形图中的相关计算(1)两点间的相对高度ΔH＝H 高－H 低(n－1)d＜ΔH＜(n＋1)d注：n 为两点间等高线的条数，d 为等高距。(2)陡崖的相关计算H 大≤H 顶＜H 大＋dH 小－d＜H 底≤H 小(n－1)d≤ΔH＜(n＋1)d注：H 大和 H 小...
