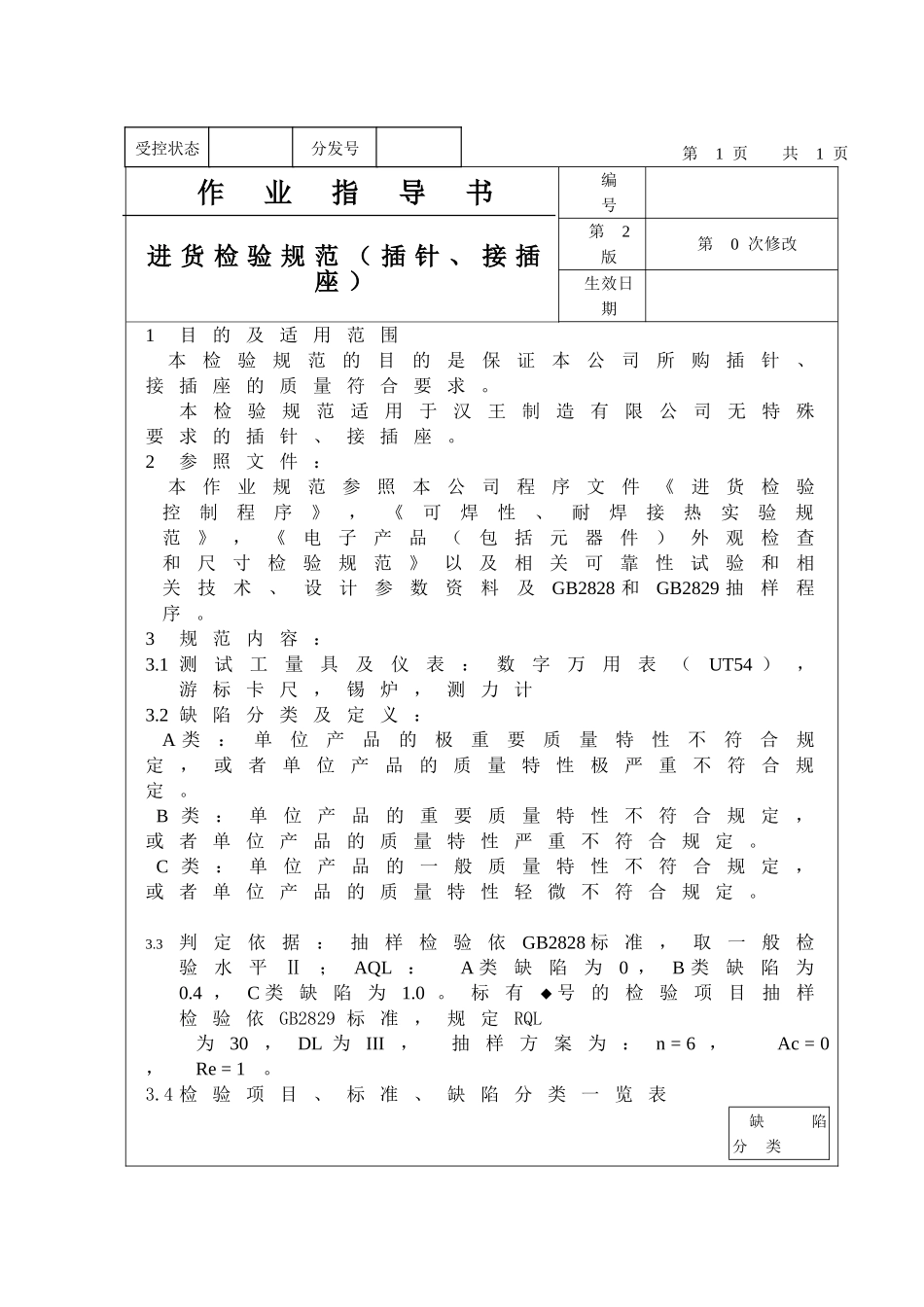

第 1 页 共 1 页作 业 指 导 书 进 货 检 验 规 范 （ 插 针 、 接 插座 ）编 号第 2 版第 0 次修改生效日期1 目 的 及 适 用 范 围 本检验规范的目的是保证本公司所购插针、接 插 座 的 质 量 符 合 要 求 。本检验规范适用于汉王制造有限公司无特殊要 求 的 插 针 、 接 插 座 。2 参 照 文 件 ： 本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计参数资料及GB2828 和GB2829 抽样程序 。3 规 范 内 容 ：3.1 测试工量具及仪表：数字万用表（UT54 ），游 标 卡 尺 ， 锡 炉 ， 测 力 计3.2 缺 陷 分 类 及 定 义 ：A 类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定 。 B 类：单位产品的重要质量特性不符合规定，或 者 单 位 产 品 的 质 量 特 性 严 重 不 符 合 规 定 。 C 类：单位产品的一般质量特性不符合规定，或 者 单 位 产 品 的 质 量 特 性 轻 微 不 符 合 规 定 。3.3判定依据：抽样检验依GB2828 标准，取一般检验水平Ⅱ；AQL ： A 类缺陷为0 ，B 类缺陷为0.4 ，C 类缺陷为1.0 。标有◆ 号的检验项目抽样检 验 依GB2829 标 准 ， 规 定RQL为30，DL 为III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。3.4 检 验 项 目 、 标 准 、 缺 陷 分 类 一 览 表缺 陷 分 类受控状态分发号序号检验项目验收标准验收方法及工具ABC1绝缘导通符合设计要求万用表√ 2绝缘电阻各引脚间与外壳间绝缘电阻应大于是100 兆欧万用表√3外观检查无 损 坏 、 断 针 ， 或 插 针 歪 或 变 形 等 异 常 现 象 ，引 脚 无 锈 蚀 或 不 洁目 测 √4尺寸及封装符合设计要求，插入标准线路板对应位置，不可过松或过紧游标卡尺√◆5可焊性温 度 260±10℃, 时 间 2S , 渗 锡 表 面 光 滑 , 无 起 珠和 波 纹 状锡 炉 √◆6耐焊接热温度260±10℃, 浸锡时间5S后，外观、电气与机械性能良好锡炉 √ 7引出端强度水平拉力10N ，时间5S，无可见损伤测力计 √ 8包装包装良好,随附出厂检验合格证目测 √ 4相 关 记 录 与 表 格 《 进 货 检 验 报 告 》 HWM-QR099- 批准人签名审核人签名制定人签名批准日 期审核日 期制定日 期
