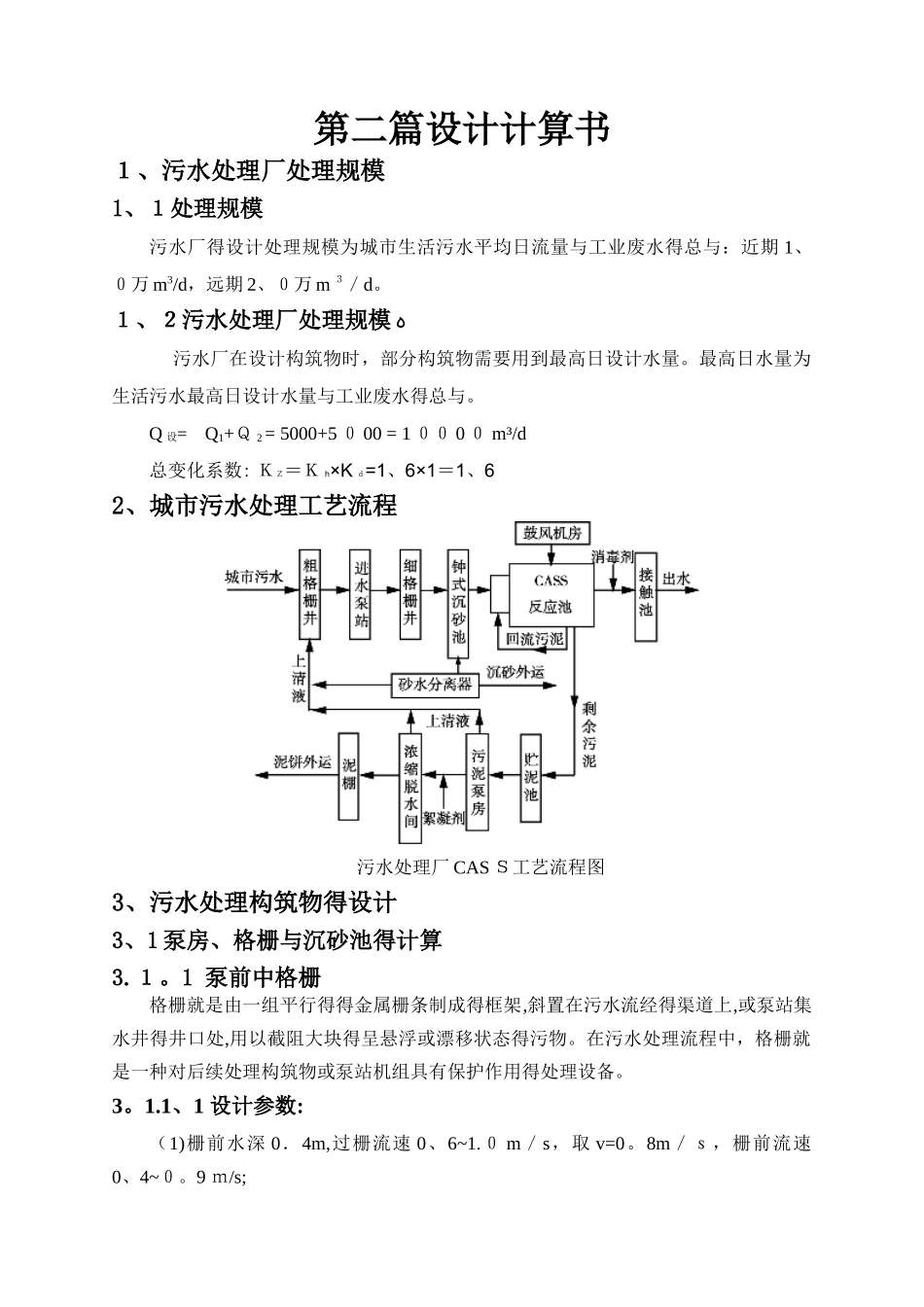

第二篇设计计算书 １、污水处理厂处理规模1、１处理规模污水厂得设计处理规模为城市生活污水平均日流量与工业废水得总与：近期 1、０万 m3/d，远期 2、０万 m ３／d。１、２污水处理厂处理规模ﻩ 污水厂在设计构筑物时，部分构筑物需要用到最高日设计水量。最高日水量为生活污水最高日设计水量与工业废水得总与。Q 设= Q1+Ｑ 2 = 5000+5 ０ 00 = 1 ００ 0 ０ m³/d总变化系数: ＫＺ＝Ｋ h×K ｄ=1、6×1＝1、62、城市污水处理工艺流程 污水处理厂 CAS Ｓ工艺流程图3、污水处理构筑物得设计 3、1 泵房、格栅与沉砂池得计算3.１。1 泵前中格栅格栅就是由一组平行得得金属栅条制成得框架,斜置在污水流经得渠道上,或泵站集水井得井口处,用以截阻大块得呈悬浮或漂移状态得污物。在污水处理流程中，格栅就是一种对后续处理构筑物或泵站机组具有保护作用得处理设备。3。1.1、1 设计参数:（1)栅前水深 0．4m,过栅流速 0、6~1.０ m／s，取 v=0。8m／ｓ，栅前流速0、4~０。9 ｍ/s;(2)栅条净间隙，粗格栅 b= 10 ~ ４ 0 mm, 取 b=21m ｍ ;(3)栅条宽度 s=０．０ 1m ；（4)格栅倾角 45°~７ 5°,取 α=65° ，渐宽部分展开角 α1＝２０°； （5)栅前槽宽 B1=0.82m，此时栅槽内流速为 0。55m/s；（６)单位栅渣量:W1 =0。05 m3栅渣／1 ０３m3污水；3。1.1、２ 格栅设计计算公式（1）栅条得间隙数 n,个式中, -最大设计流量,； -格栅倾角，(°)；b－栅条间隙,m;h－栅前水深,ｍ;v－过栅流速,ｍ/s;（2）栅槽宽度 B，ｍ取栅条宽度 s=0．01mB=Ｓ(n-1)+ｂ n(3)进水渠道渐宽部分得长度 L1,m式中，B １-进水渠宽,m;α1－渐宽部分展开角度,(°）；（4）栅槽与出水渠道连接处得渐窄部分长度Ｌ２,m（５)通过格栅得水头损失 h1，m式中:ε—ε=β(ｓ/b)4/3； ｈ 0 — 计算水头损失，ｍ； k — 系数，格栅受污物堵塞后，水头损失增加倍数,取ｋ=3;ξ- 阻力系数,与栅条断面形状有关；设栅条断面为锐边矩形断面，β=2、42v ２— 过栅流速, ｍ／s；α — 格栅安装倾角, （°);（6)栅后槽总高度 Ｈ，ｍ取栅前渠道超高(7)栅槽总长度 L，m式中，Ｈ 1为栅前渠道深,，m(８)每日栅渣量 W,m3／d式中,-为栅渣量，(污水)，格栅间隙为１ 6~25mm 时为 0、１~０、05,格栅间隙为３ 0~５０ mm 时为 0、03~0、01；K Ｚ-污水流量总变化系数3．１。1、3 设计计算 采纳两座粗格栅池一个运行,一个备用...
