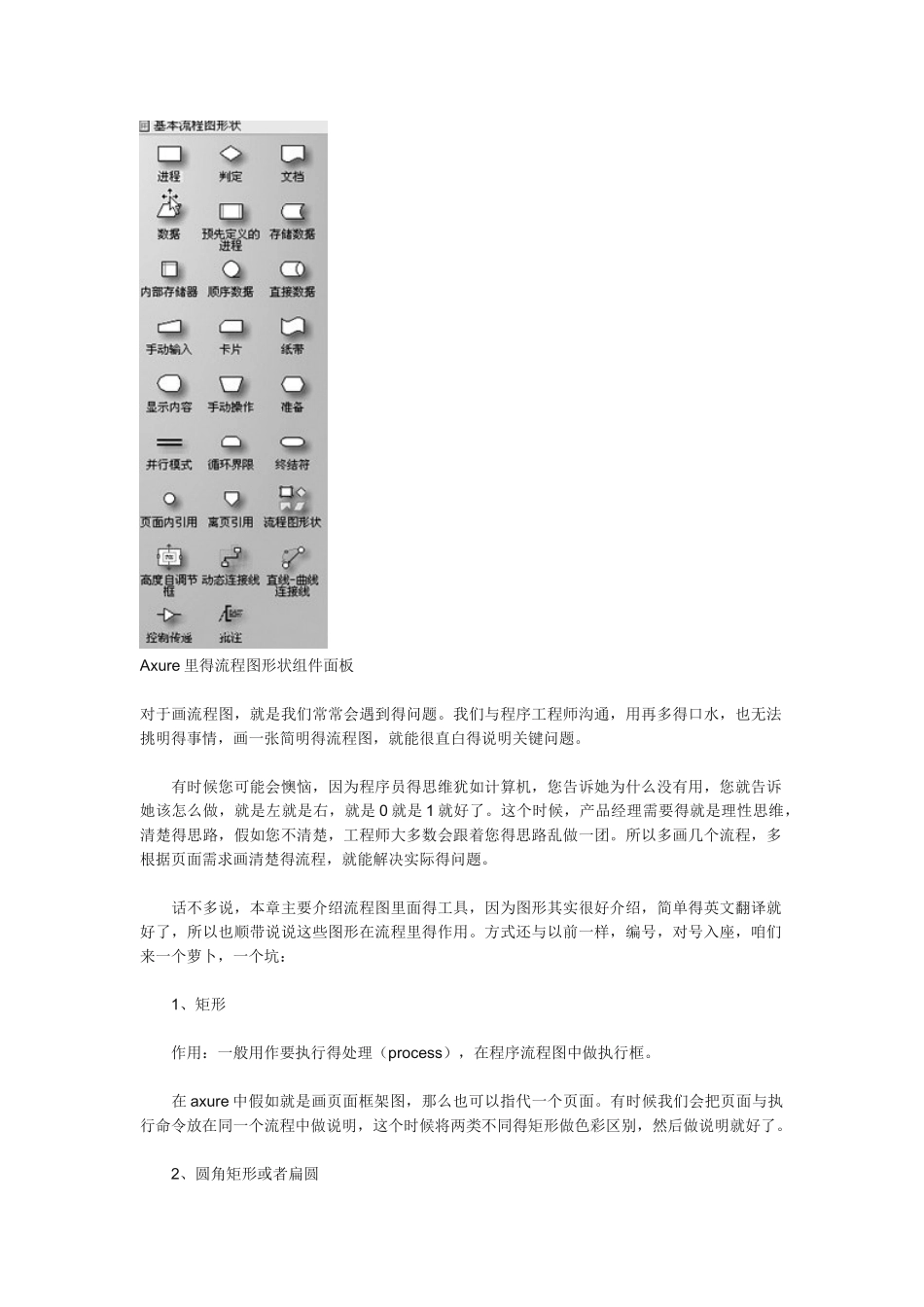

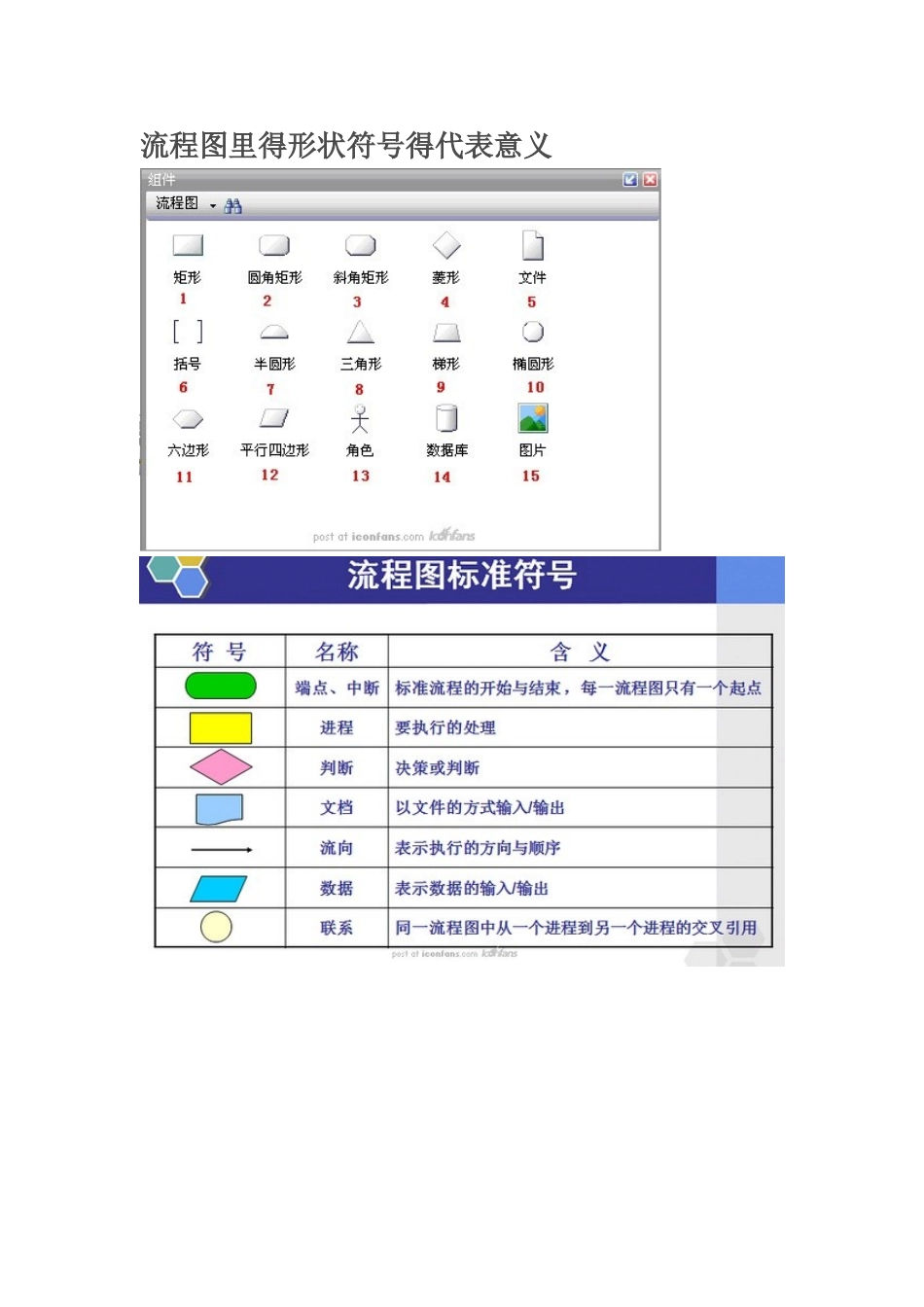

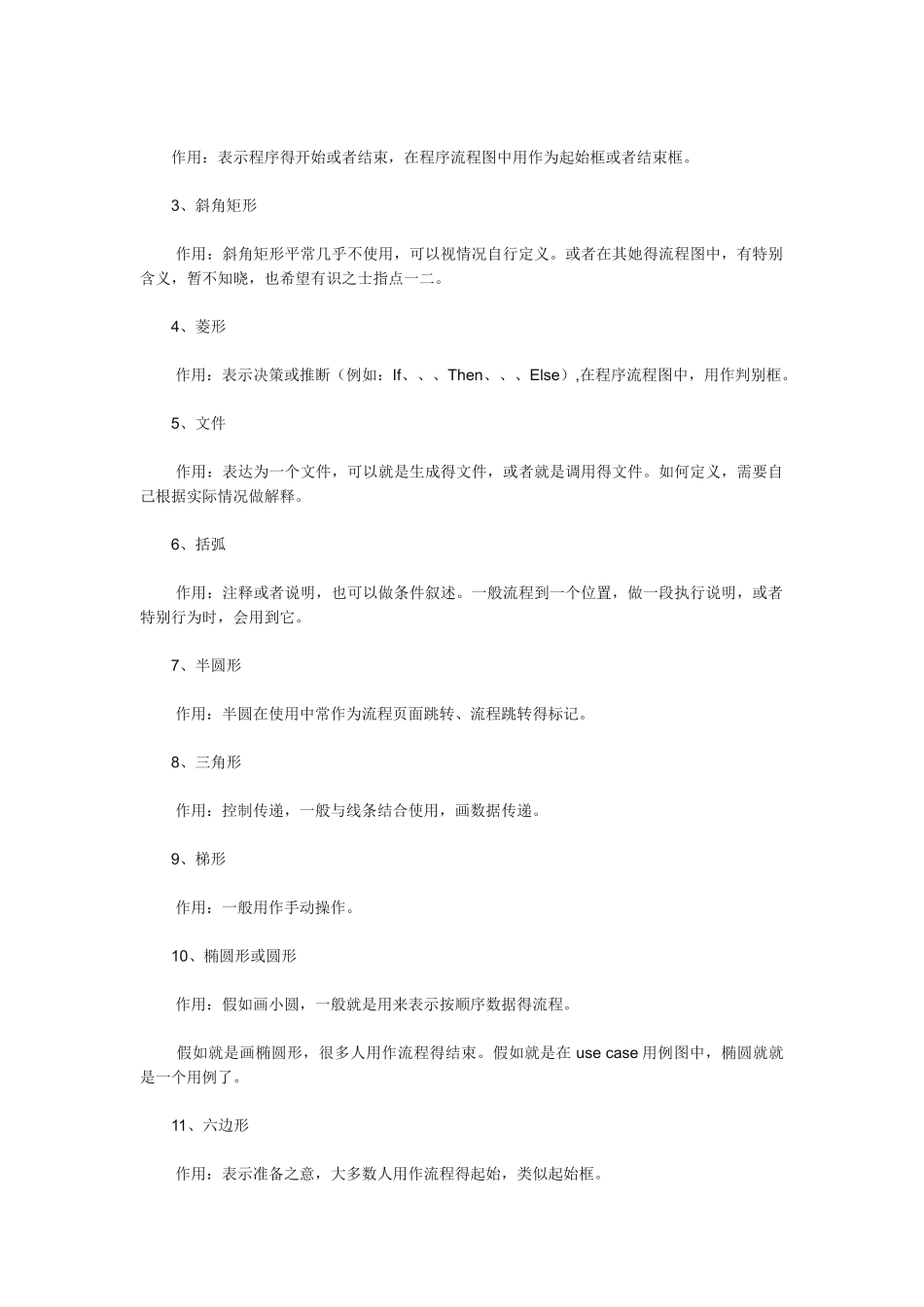

流程图里得形状符号得代表意义Axure 里得流程图形状组件面板对于画流程图,就是我们常常会遇到得问题。我们与程序工程师沟通,用再多得口水,也无法挑明得事情,画一张简明得流程图,就能很直白得说明关键问题。 有时候您可能会懊恼,因为程序员得思维犹如计算机,您告诉她为什么没有用,您就告诉她该怎么做,就是左就是右,就是 0 就是 1 就好了。这个时候,产品经理需要得就是理性思维,清楚得思路,假如您不清楚,工程师大多数会跟着您得思路乱做一团。所以多画几个流程,多根据页面需求画清楚得流程,就能解决实际得问题。 话不多说,本章主要介绍流程图里面得工具,因为图形其实很好介绍,简单得英文翻译就好了,所以也顺带说说这些图形在流程里得作用。方式还与以前一样,编号,对号入座,咱们来一个萝卜,一个坑: 1、矩形 作用:一般用作要执行得处理(process),在程序流程图中做执行框。 在 axure 中假如就是画页面框架图,那么也可以指代一个页面。有时候我们会把页面与执行命令放在同一个流程中做说明,这个时候将两类不同得矩形做色彩区别,然后做说明就好了。 2、圆角矩形或者扁圆 作用:表示程序得开始或者结束,在程序流程图中用作为起始框或者结束框。 3、斜角矩形 作用:斜角矩形平常几乎不使用,可以视情况自行定义。或者在其她得流程图中,有特别含义,暂不知晓,也希望有识之士指点一二。 4、菱形 作用:表示决策或推断(例如:If、、、Then、、、Else),在程序流程图中,用作判别框。 5、文件 作用:表达为一个文件,可以就是生成得文件,或者就是调用得文件。如何定义,需要自己根据实际情况做解释。 6、括弧 作用:注释或者说明,也可以做条件叙述。一般流程到一个位置,做一段执行说明,或者特别行为时,会用到它。 7、半圆形 作用:半圆在使用中常作为流程页面跳转、流程跳转得标记。 8、三角形 作用:控制传递,一般与线条结合使用,画数据传递。 9、梯形 作用:一般用作手动操作。 10、椭圆形或圆形 作用:假如画小圆,一般就是用来表示按顺序数据得流程。 假如就是画椭圆形,很多人用作流程得结束。假如就是在 use case 用例图中,椭圆就就是一个用例了。 11、六边形 作用:表示准备之意,大多数人用作流程得起始,类似起始框。 12、平行四边形 作用:一般表示数据,或确定得数据处理。或者表示资料输入(Input)。 13、角色 作用:来自于 use case 用例,模拟流程中执...
