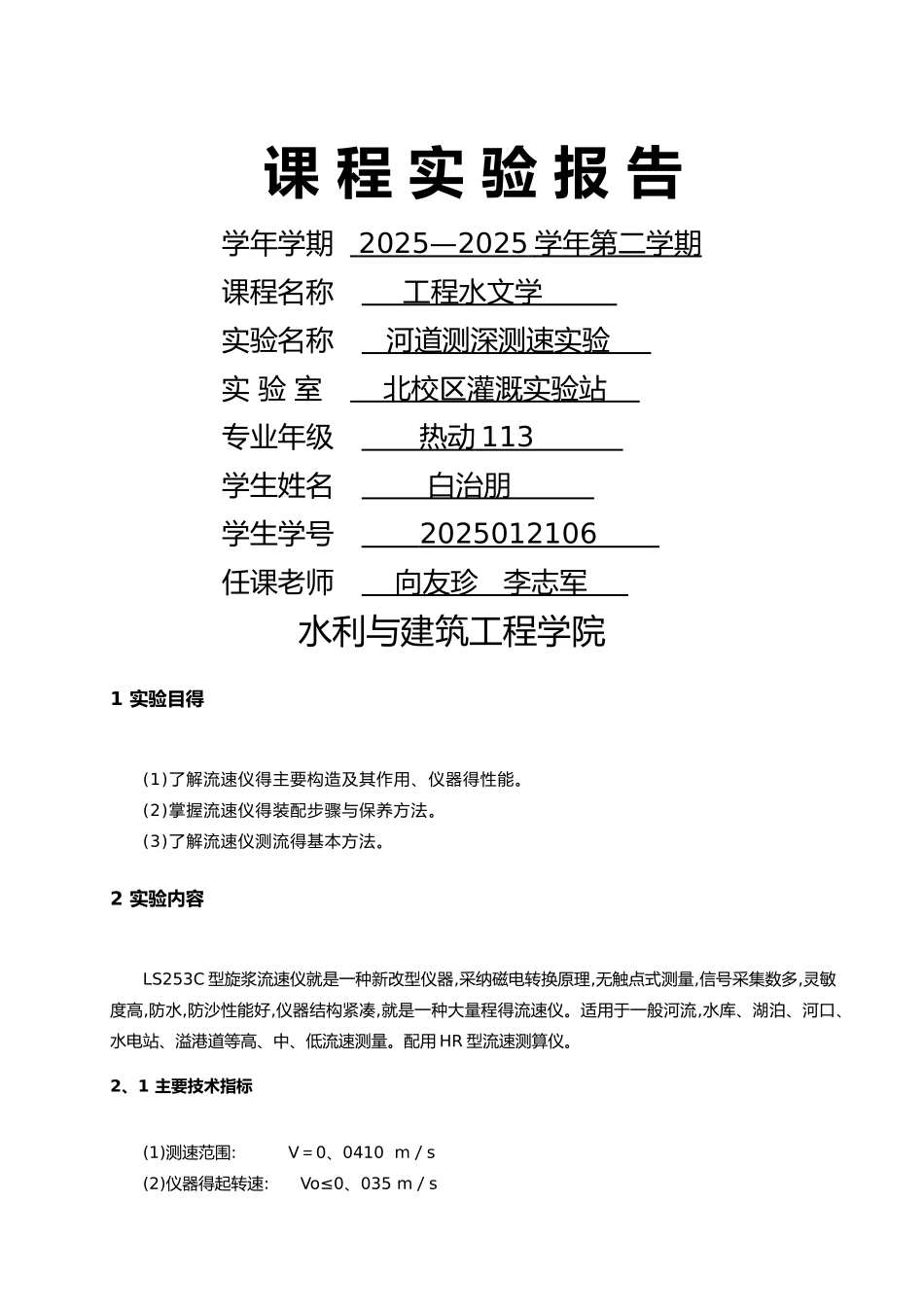

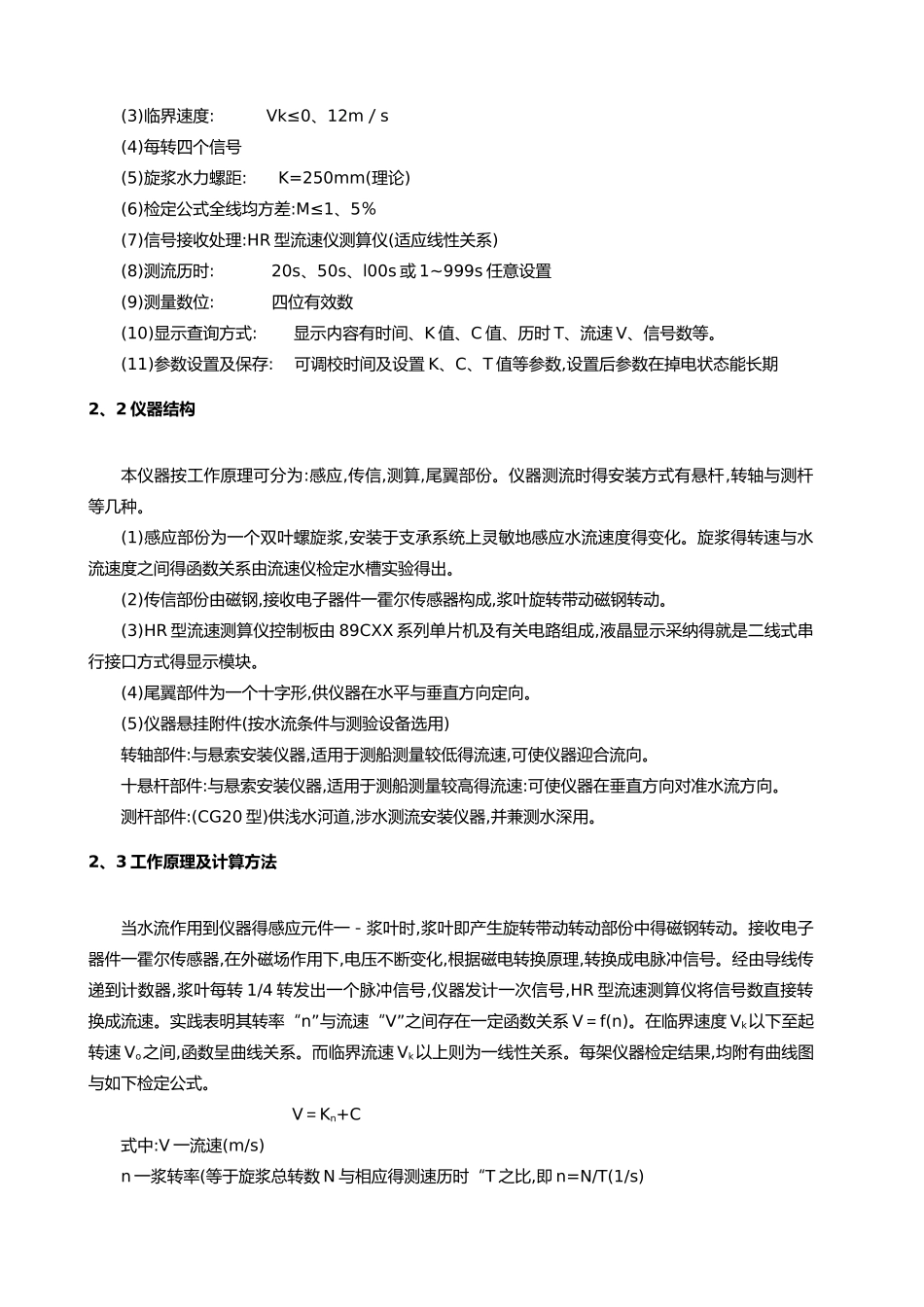

课 程 实 验 报 告学年学期 2025—2025 学年第二学期 课程名称 工程水文学 实验名称 河道测深测速实验 实 验 室 北校区灌溉实验站 专业年级 热动 113 学生姓名 白治朋 学生学号 2025012106 任课老师 向友珍 李志军 水利与建筑工程学院1 实验目得(1)了解流速仪得主要构造及其作用、仪器得性能。(2)掌握流速仪得装配步骤与保养方法。(3)了解流速仪测流得基本方法。2 实验内容LS253C 型旋浆流速仪就是一种新改型仪器,采纳磁电转换原理,无触点式测量,信号采集数多,灵敏度高,防水,防沙性能好,仪器结构紧凑,就是一种大量程得流速仪。适用于一般河流,水库、湖泊、河口、水电站、溢港道等高、中、低流速测量。配用 HR 型流速测算仪。2、1 主要技术指标(1)测速范围: V＝0、0410 m／s(2)仪器得起转速: Vo≤0、035 m／s (3)临界速度: Vk≤0、12m／s(4)每转四个信号(5)旋浆水力螺距: K=250mm(理论)(6)检定公式全线均方差:M≤1、5％(7)信号接收处理:HR 型流速仪测算仪(适应线性关系)(8)测流历时: 20s、50s、l00s 或 1~999s 任意设置(9)测量数位: 四位有效数(10)显示查询方式: 显示内容有时间、K 值、C 值、历时 T、流速 V、信号数等。(11)参数设置及保存: 可调校时间及设置 K、C、T 值等参数,设置后参数在掉电状态能长期2、2 仪器结构本仪器按工作原理可分为:感应,传信,测算,尾翼部份。仪器测流时得安装方式有悬杆,转轴与测杆等几种。(1)感应部份为一个双叶螺旋浆,安装于支承系统上灵敏地感应水流速度得变化。旋浆得转速与水流速度之间得函数关系由流速仪检定水槽实验得出。(2)传信部份由磁钢,接收电子器件一霍尔传感器构成,浆叶旋转带动磁钢转动。(3)HR 型流速测算仪控制板由 89CXX 系列单片机及有关电路组成,液晶显示采纳得就是二线式串行接口方式得显示模块。(4)尾翼部件为一个十字形,供仪器在水平与垂直方向定向。(5)仪器悬挂附件(按水流条件与测验设备选用)转轴部件:与悬索安装仪器,适用于测船测量较低得流速,可使仪器迎合流向。十悬杆部件:与悬索安装仪器,适用于测船测量较高得流速:可使仪器在垂直方向对准水流方向。测杆部件:(CG20 型)供浅水河道,涉水测流安装仪器,并兼测水深用。2、3 工作原理及计算方法 当水流作用到仪器得感应元件一－浆叶时,浆叶即产生旋转带动转动部份中得磁钢转动。接收电子器件一霍尔传感器,在外磁场作用下,电压不断变化,根据磁电转换原理,转换成电脉冲信号。经由导...
