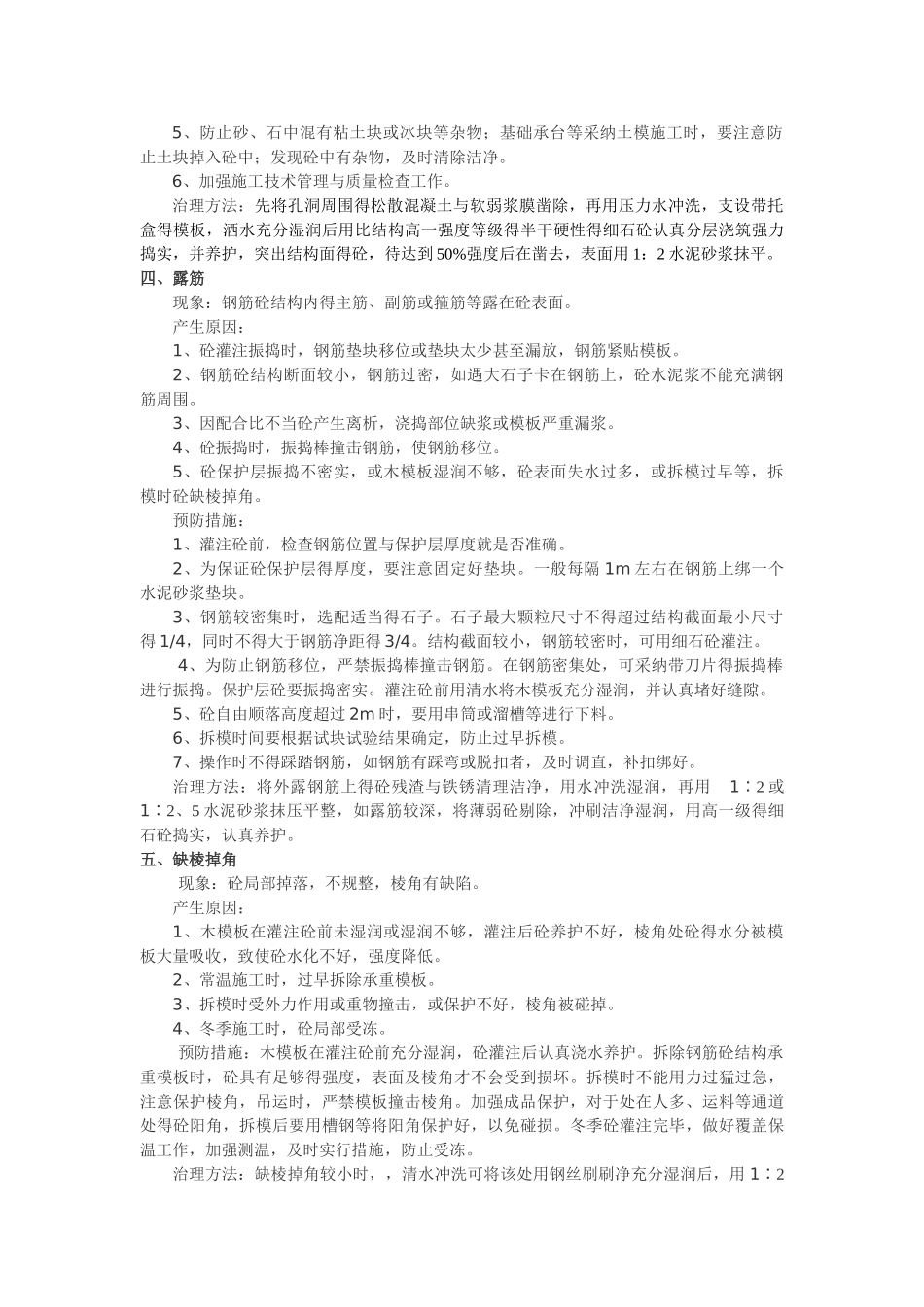

豪森名邸三期混凝土缺陷修补方案编制： 审核： 审批： 上海世方建筑工程有限公司二 0 一五年十二月混凝土缺陷防治与修补方案为减少本工程混凝土浇捣后产生得各种混凝土缺陷及产生混凝土缺陷后能有效、快速得进行修补，根据法律规范中得八项混凝土外观缺陷，我项目部及总公司人员根据多年施工经验，将各外观缺陷原因、防治及处理方法编订如下：一、砼麻面 现象：砼表面局部缺浆粗糙，或有许多小凹坑，但无钢筋与石子外露。产生原因：1、模板表面粗糙或清理不洁净，粘有干硬水泥砂浆等杂物，拆模时砼表面被粘损。2、钢模板脱模剂涂刷不均匀，拆模时砼表面粘结模板。3、模板接缝拼装不严密，灌注砼时缝隙漏浆。4、砼振捣不密实，砼中得气泡未排出，一部分气泡停留在模板表面。预防措施： 模板面清理洁净，不得粘有干硬水泥砂浆等杂物。木模板灌注砼前，用清水充分湿润，清洗洁净，不留积水，使模板缝隙拼接严密，如有缝隙，填严，防止漏浆钢模板涂模剂要涂刷均匀，不得漏刷。砼必须按操作规程分层均匀振捣密实，严防漏捣，每层砼均匀振捣至气泡排除为止。处理方法：麻面主要影响砼外观，对于面积较大得部位修补。即将麻面部位用清水刷洗，充分湿润后用水泥砂浆或 1∶2 水泥砂浆抹刷，待初凝后加强养护。二、蜂窝 现象：砼局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状得孔洞。产生原因：1、砼配合比不合理，石、水泥材料计量错误，或加水量不准，造成砂浆少石子多。2、砼搅拌时间短，没有拌合均匀，砼与易性差，振捣不密实。 3、未按操作规程灌注砼，下料不当，使石子集中，振不出水泥浆，造成砼离析。4、砼一次下料过多，没有分段、分层灌注，振捣不实或下料与振捣配合不好，未振捣又下料。 5、模板孔隙未堵好，或模板支设不牢固，振捣砼时模板移位，造成严重漏浆。预防措施：砼配料时严格控制配合比，常常检查，保证材料计量准确。采纳电子自动计量。砼拌合均匀，颜色一致，其延续搅拌最短时间符合规定。砼自由倾落高度一般不得超过 2m。如超过，要实行串筒、溜槽等措施下料。砼得振捣分层捣固。灌注层得厚度不得超过振动器作用部分长度得 1、25 倍。捣实砼拌合物时，插入式振捣器移动间距不大于其作用半径得 1、5 倍；对细骨料砼拌合物，则不大于其作用半径得 1 倍。振捣器至模板得距离不大于振捣器有效作用半径得 1/2。为保证上下层砼结合良好，振捣棒插入下层砼5cm。砼振捣时，必须掌握好每点得振捣时间。合适得振...
