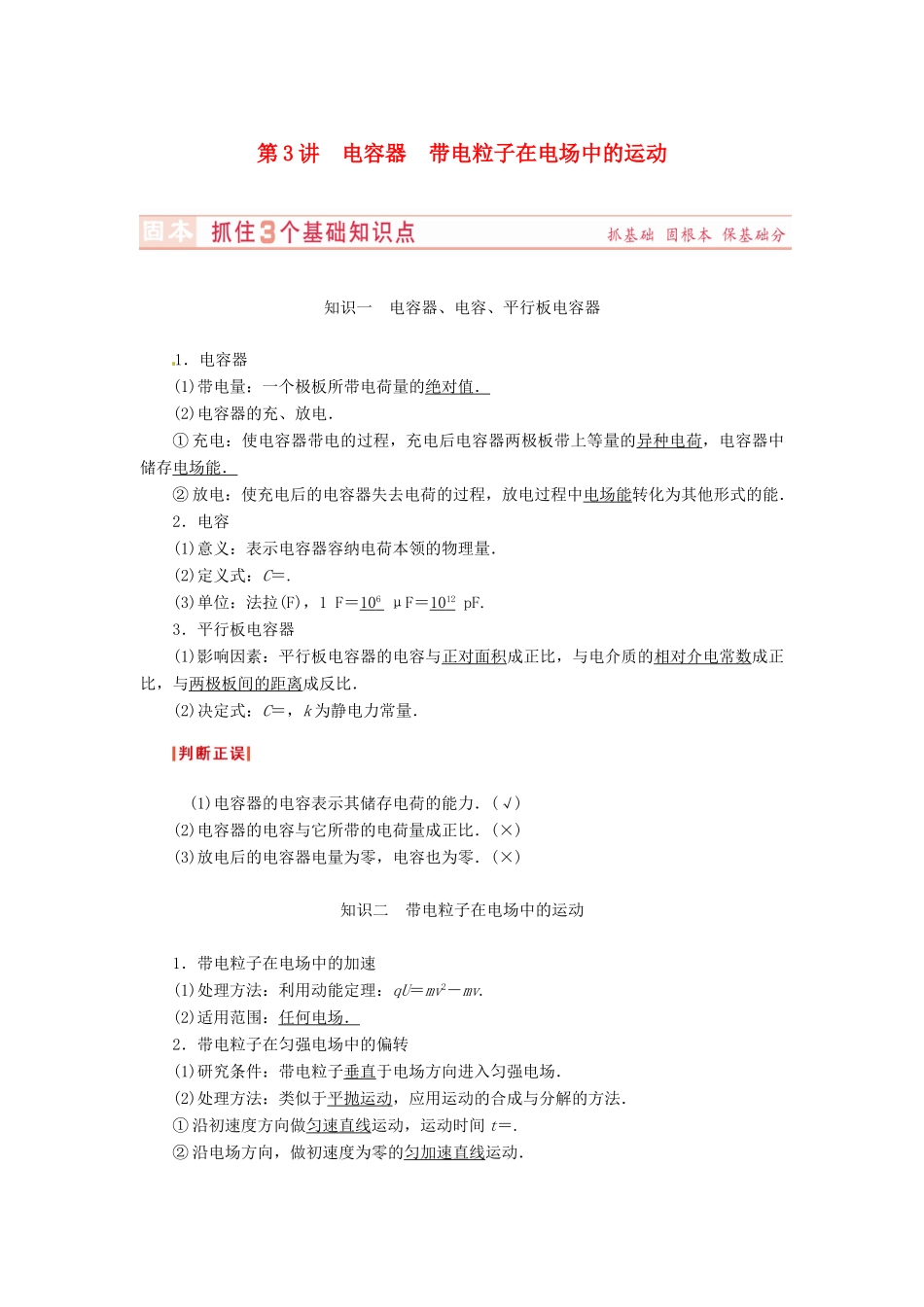

第 3 讲 电容器 带电粒子在电场中的运动知识一 电容器、电容、平行板电容器1．电容器(1)带电量：一个极板所带电荷量的绝对值．(2)电容器的充、放电．① 充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．② 放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能．2．电容(1)意义：表示电容器容纳电荷本领的物理量．(2)定义式：C＝.(3)单位：法拉(F)，1 F＝10 6 μF＝10 12 pF.3．平行板电容器(1)影响因素：平行板电容器的电容与正对面积成正比，与电介质的相对介电常数成正比，与两极板间的距离成反比．(2)决定式：C＝，k 为静电力常量． (1)电容器的电容表示其储存电荷的能力．(√)(2)电容器的电容与它所带的电荷量成正比．(×)(3)放电后的电容器电量为零，电容也为零．(×)知识二 带电粒子在电场中的运动1．带电粒子在电场中的加速(1)处理方法：利用动能定理：qU＝mv2－mv.(2)适用范围：任何电场．2．带电粒子在匀强电场中的偏转(1)研究条件：带电粒子垂直于电场方向进入匀强电场．(2)处理方法：类似于平抛运动，应用运动的合成与分解的方法．① 沿初速度方向做匀速直线运动，运动时间 t＝.② 沿电场方向，做初速度为零的匀加速直线运动．带电粒子在电场中的重力问题 (1)基本粒子：如电子、质子、α 粒子、离子等除有说明或有明确的暗示以外，一般都不考虑重力(但并不忽略质量)．(2)带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有 明确的暗示以外，一般都不能忽略重力．知识三 示波管1．示波管装置示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空．如图 6－3－1 所示．图 6－3－12．工作原理(1)如果在偏转电极 XX′和 YY′之间都没有加电压，则 电子枪射出的电子束沿直线运动，打在荧光屏中心，在那里产生一个亮斑．(2)YY′上加的是待显示的信号电压．XX′上是机器自身产生的锯齿形电压，叫做扫描电压．若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内随时间变化的稳定图象． (1)带电粒子在匀强电场中只能做类平抛运动．(×)(2)带电粒子在电场中可以做圆周运动．(√)(3)示波管屏幕上的亮线是由电子束高速撞击荧光屏而产生的．(√)1．如图 6－3－2 所示，静止的电子在加速电压为 U1的电场作用下从 O 经 P 板的小孔射出，又垂图 6－3－2直进入平行金属板间的电场，在偏转电压为 U2的电场作用下偏转...
