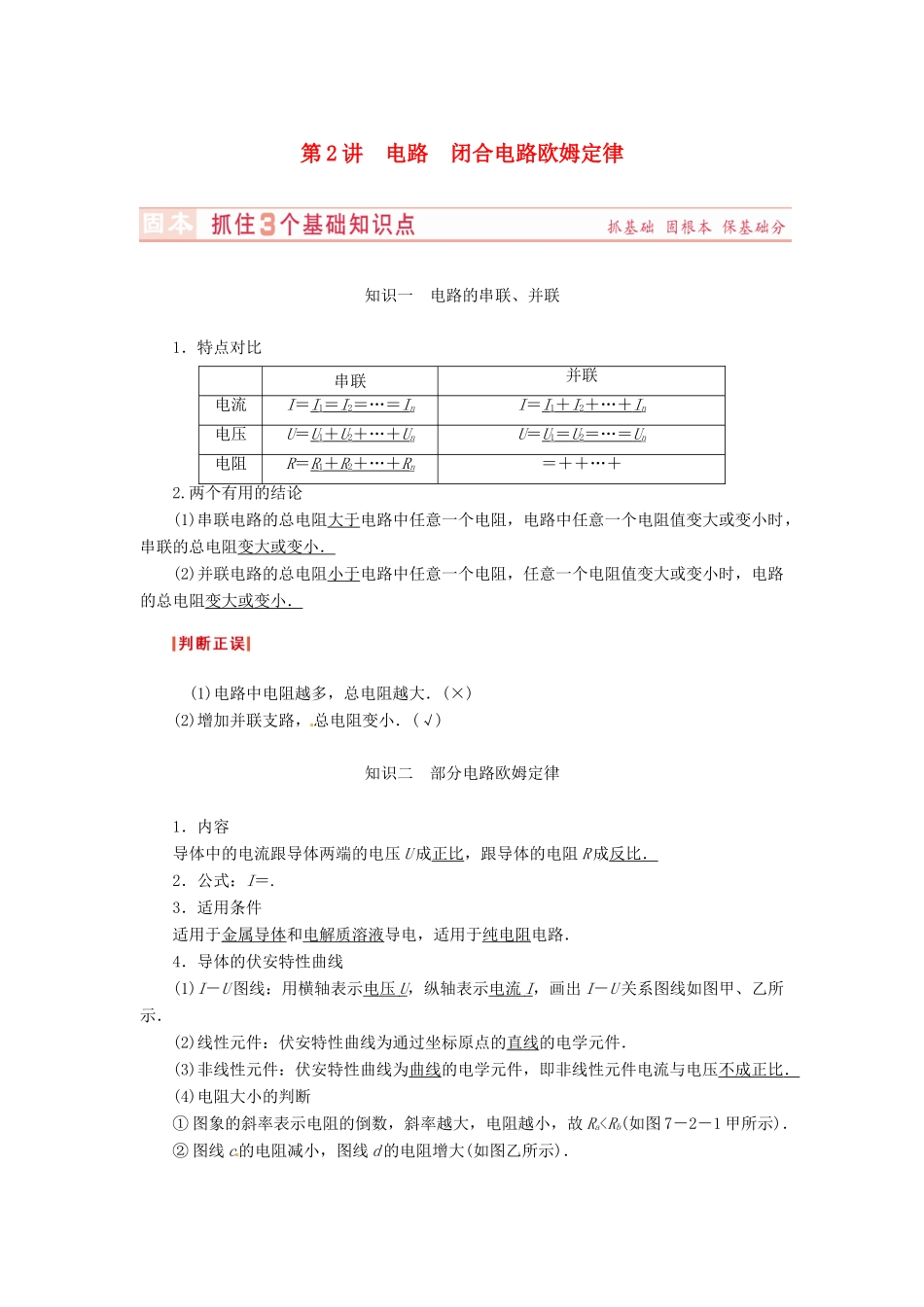

第 2 讲 电路 闭合电路欧姆定律知识一 电路的串联、并联1．特点对比串联并联电流I＝I1＝ I 2＝…＝ I nI＝I1＋ I 2＋…＋ I n电压U＝U1＋ U 2＋…＋ U nU＝U1＝ U 2＝…＝ U n电阻R＝R1＋ R 2＋…＋ R n＝＋＋…＋2.两个有用的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻值变大或变小时，串联的总电阻变大或变小．(2)并联电路的总电阻小于电路中任意一个电阻，任意一个电阻值变大或变小时，电路的总电阻变大或变小． (1)电路中电阻越多，总电阻越大．(×)(2)增加并联支路，总电阻变小．(√)知识二 部分电路欧姆定律1．内容导体中的电流跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比．2．公式：I＝.3．适用条件适用于金属导体和电解质溶液导电，适用于纯电阻电路．4．导体的伏安特性曲线(1)I－U 图线：用横轴表示电压 U ，纵轴表示电流 I ，画出 I－U 关系图线如图甲、乙所示．(2)线性元件：伏安特性曲线为通过坐标原点的直线的电学元件．(3)非线性元件：伏安特性曲线为曲线的电学元件，即非线性元件电流与电压不成正比 ． (4)电阻大小的判断① 图象的斜率表示电阻的倒数，斜率越大，电阻越小，故 Ra
