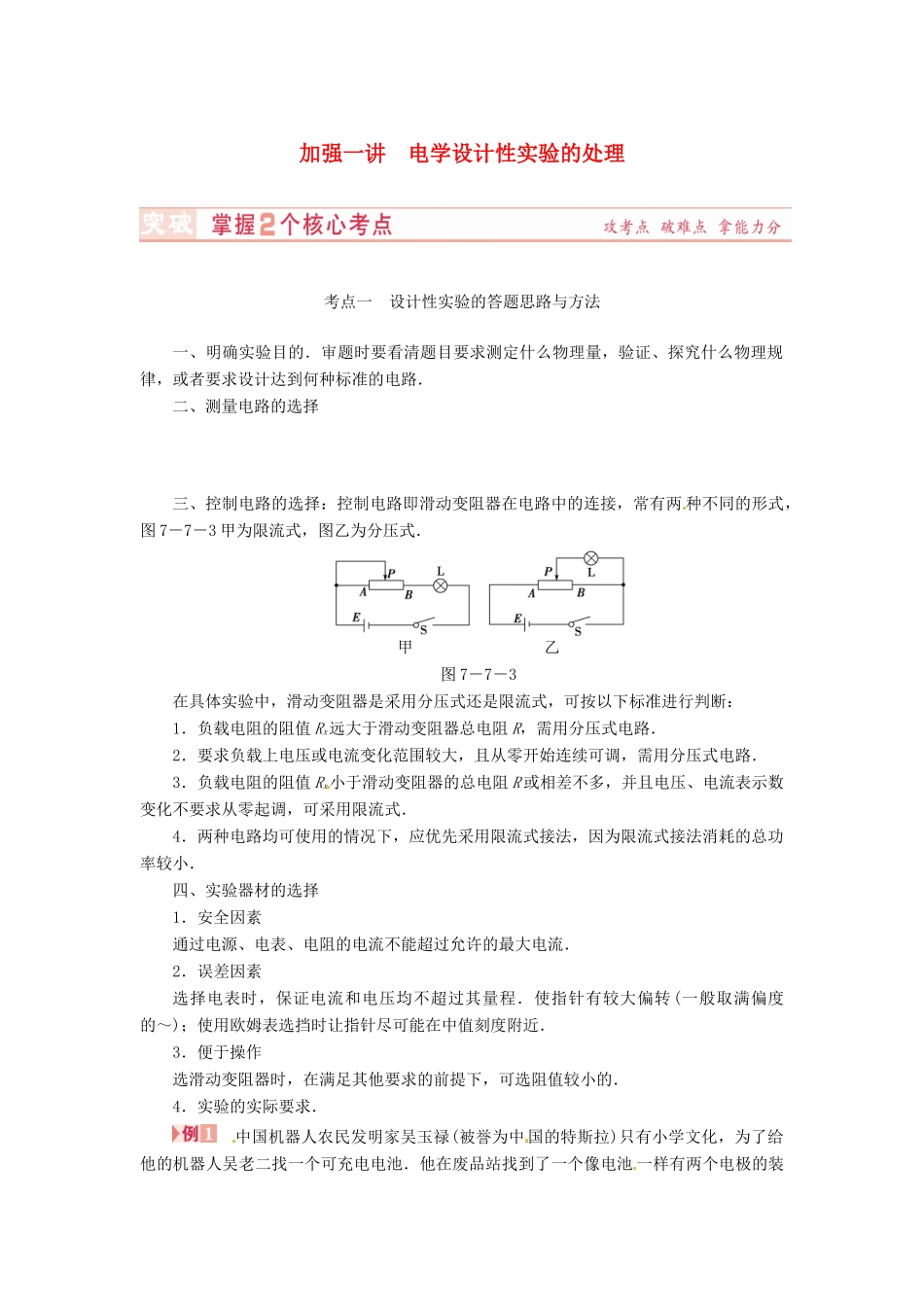

加强一讲 电学设计性实验的处理考点一 设计性实验的答题思路与方法一、明确实验目的．审题时要看清题目要求测定什么物理量，验证、探究什么物理规律，或者要求设计达到何种标准的电路．二、测量电路的选择三、控制电路的选择：控制电路即滑动变阻器在电路中的连接，常有两 种不同的形式，图 7－7－3 甲为限流式，图乙为分压式．甲 乙图 7－7－3在具体实验中，滑动变阻器是采用分压式还是限流式，可按以下标准进行判断：1．负载电阻的阻值 Rx远大于滑动变阻器总电阻 R，需用分压式电路．2．要求负载上电压或电流变化范围较大，且从零开始连续可调，需用分压式电路．3．负载电阻的阻值 Rx小于滑动变阻器的总电阻 R 或相差不多，并且电压、电流表示数变化不要求从零起调，可采用限流式．4．两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法消耗的总功率较小．四、实验器材的选择1．安全因素通过电源、电表、电阻的电流不能超过允许的最大电流．2．误差因素选择电表时，保证电流和电压均不超过其量程．使指针有较大偏转(一般取满偏度的～)；使用欧姆表选挡时让指针尽可能在中值刻度附近．3．便于操作选滑动变阻器时，在满足其他要求的前提下，可选阻值较小的．4．实验的实际要求． 中国机器人农民发明家吴玉禄(被誉为中 国的特斯拉)只有小学文化，为了给他的机器人吴老二找一个可充电电池．他在废品站找到了一个像电池 一样有两个电极的装置，上面标有“TNT”字样，他高兴地拿回去充电，结果差点丢了性命．如果你是他的儿女，为了安全起见，你能给他提出一些建议或帮助吗？(1)经上网查找这是只工业电雷管，由电能转化成热能而引发爆炸的，利用了电流的热效应．给你一个多用电表你会选择________(直流电流、直流电压、欧姆)挡来判断它是否为电池，可保证既安全又方便．(2)经核实该电雷管全电阻阻值为 6 Ω，其中电热丝阻值为 5 Ω，引脚线长 2 m，阻值为 1 Ω，当通以 0.45 A 电流时约 6 s 钟爆炸，若吴玉禄用 5.4 V 的电压给它充电时理论上约________s 钟爆炸．(3)某兴趣小组发扬吴玉禄精神，用伏安法设计了一实验精确测量上述单只电雷管电阻的电路，准备了以下实验器材：待测电雷管 Rx，炸药桶(保护作用，防爆破)电流表 A1：量程 0.5 A、内阻约 0.5 Ω电流表 A2：量程 30 mA，内阻约 30 Ω电压表 V1：量程 30 V、内阻约 10 kΩ电压表 V2：量程 2 V、内阻约 3 kΩ滑动变阻器 R...
