滚动轴承的寿命计算1VIP专享

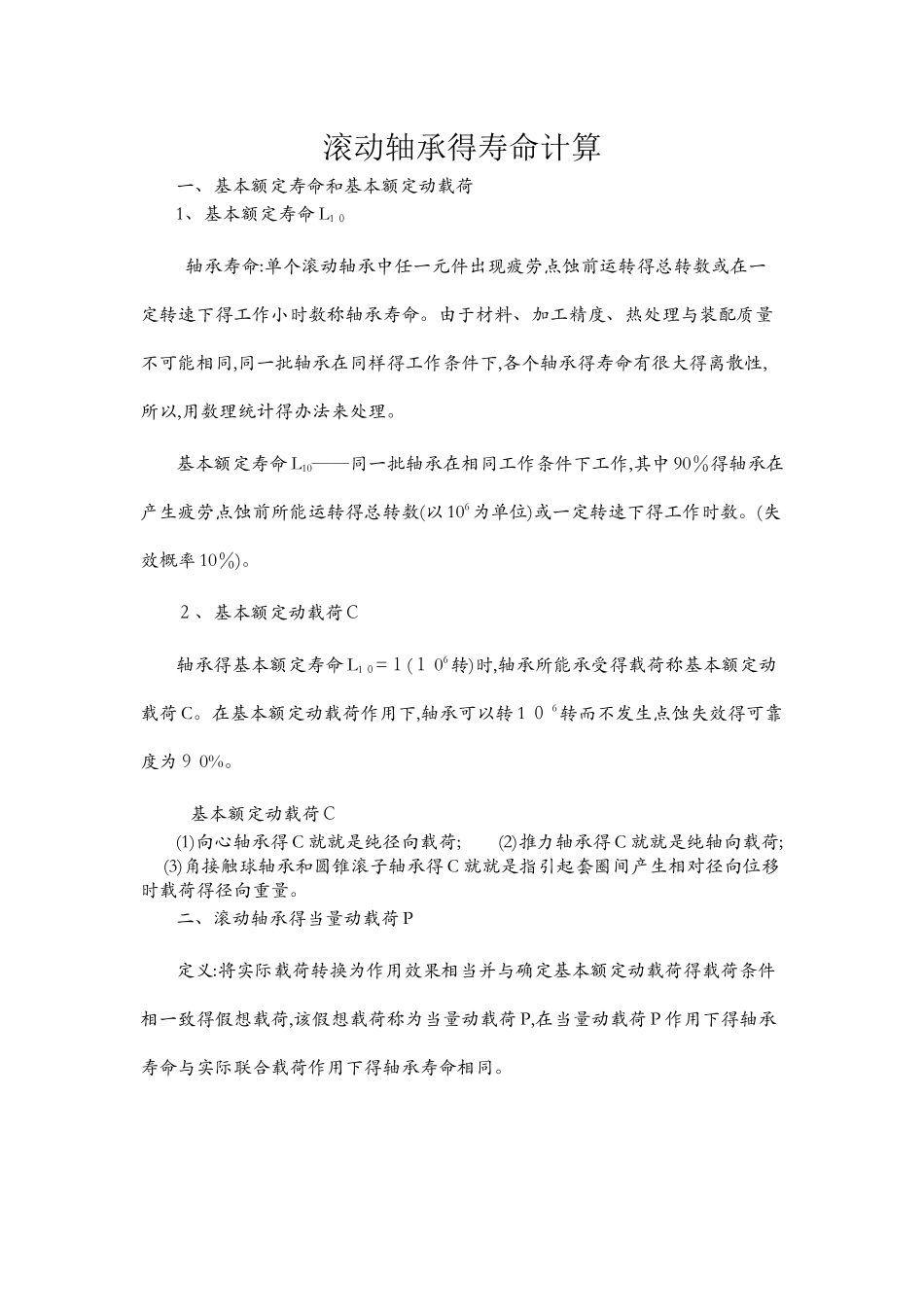

滚动轴承得寿命计算一、基本额定寿命和基本额定动载荷1、基本额定寿命 L1 ０ 轴承寿命:单个滚动轴承中任一元件出现疲劳点蚀前运转得总转数或在一定转速下得工作小时数称轴承寿命。由于材料、加工精度、热处理与装配质量不可能相同,同一批轴承在同样得工作条件下,各个轴承得寿命有很大得离散性,所以,用数理统计得办法来处理。基本额定寿命 L10——同一批轴承在相同工作条件下工作,其中 90％得轴承在产生疲劳点蚀前所能运转得总转数(以 106为单位)或一定转速下得工作时数。(失效概率 10％)。２、基本额定动载荷Ｃ轴承得基本额定寿命 L1 ０=１(１ 06转)时,轴承所能承受得载荷称基本额定动载荷 C。在基本额定动载荷作用下,轴承可以转 1 ０ 6转而不发生点蚀失效得可靠度为９ 0%。 基本额定动载荷Ｃ (1)向心轴承得 C 就就是纯径向载荷; (2)推力轴承得 C 就就是纯轴向载荷; (3)角接触球轴承和圆锥滚子轴承得 C 就就是指引起套圈间产生相对径向位移时载荷得径向重量。二、滚动轴承得当量动载荷 P定义:将实际载荷转换为作用效果相当并与确定基本额定动载荷得载荷条件相一致得假想载荷,该假想载荷称为当量动载荷 P,在当量动载荷 P 作用下得轴承寿命与实际联合载荷作用下得轴承寿命相同。1、对只能承受径向载荷 R 得轴承(N、滚针轴承) P=Ｆ r 2、对只能承受轴向载荷 A 得轴承(推力球(５)和推力滚子(８)) P= Ｆａ 3、同时受径向载荷 R 和轴向载荷Ａ得轴承 Ｐ=X Fr +Y FaX——径向载荷系数,Ｙ——轴向载荷系数,X、Y——见下表。径向动载荷系数 X 和轴向动载荷系数表 12－3考虑冲击、振动等动载荷得影响,使轴承寿命降低,引入载荷系数 f ｐ—见下表。载荷系数 fp表１２-4三、滚动轴承得寿命计算公式图 12-9 载荷与寿命得关系曲线 载荷与寿命得关系曲线方程为: =常数 (1 ２-３)3 球轴承ε——寿命指数10/3——滚子轴承 根据定义:P=C,轴承所能承受得载荷为基本额定功载荷时 ,∴∴ (１ 0 ６r) (１ 2-２)按小时计得轴承寿命: (h) (12-３)考虑当工作 t＞1 ２ 0℃时,因金属组织硬度和润滑条件等得变化,轴承得基本额定动载荷Ｃ有所下降,∴引入温度系数 ft——下表——对 C 修正表 1 ２-5 (1 ０ 6ｒ)(1 ２-4) (h)(12-５) 当Ｐ、n 已知,预期寿命为 Lh ′,则要求选取得轴承得额定动载荷Ｃ为 N ——选轴承型号和尺寸! (12-6)不同得机械上要求得轴承寿命推举使用期见下表 。表 1 ...
