灌砂法及环刀法测定压实度作业指导书

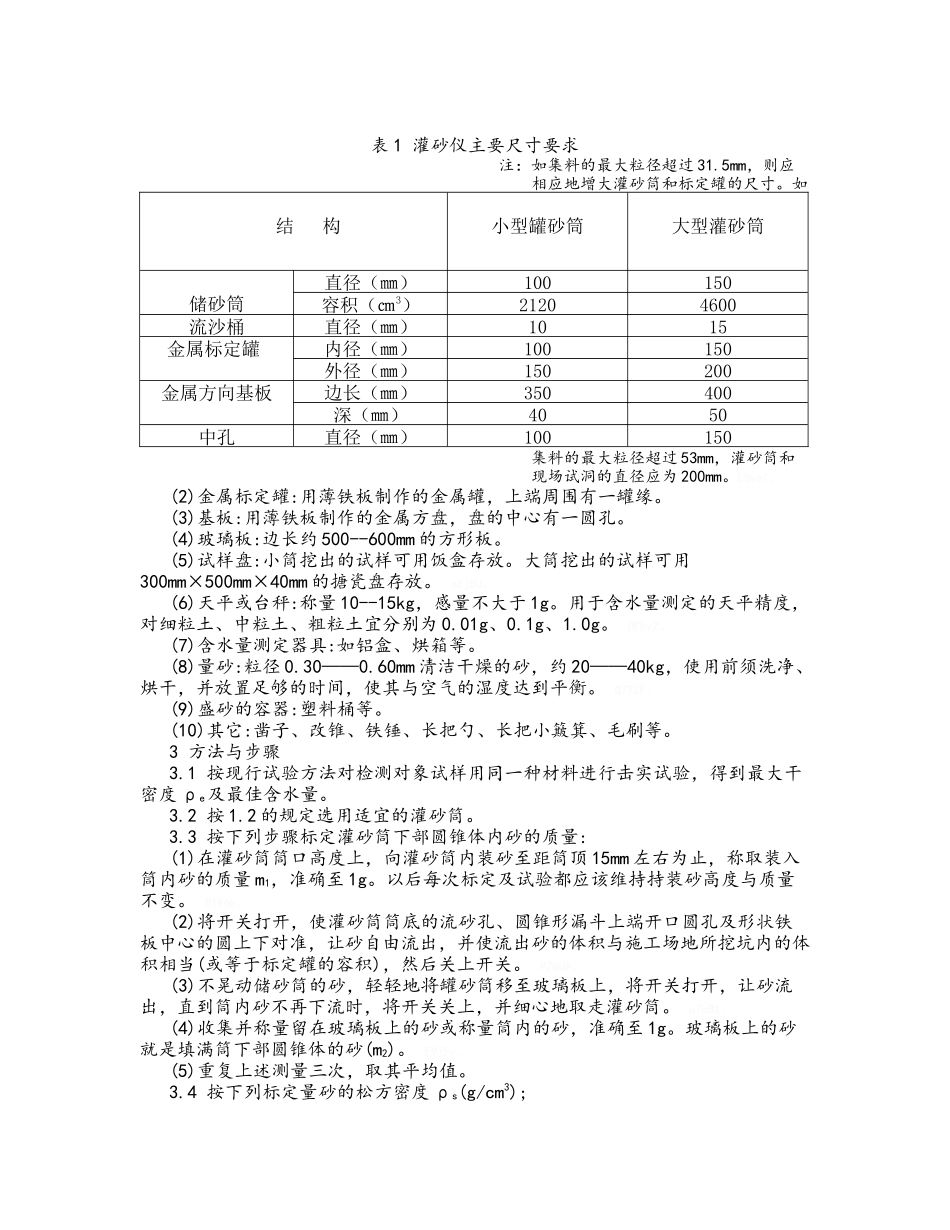

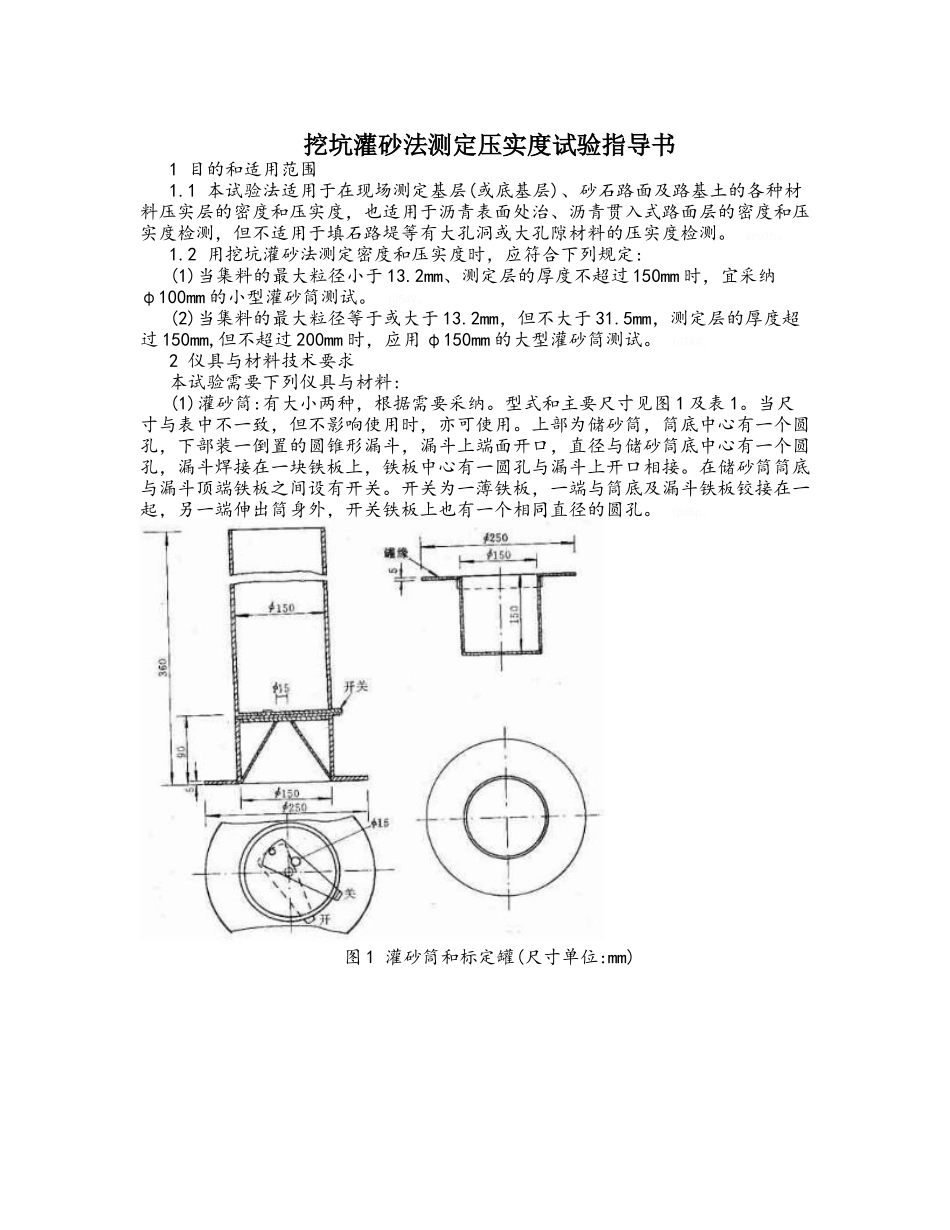

挖坑灌砂法测定压实度试验指导书1 目的和适用范围 1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。 aru1h。1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定: (1)当集料的最大粒径小于 13.2mm、测定层的厚度不超过 150mm 时，宜采纳φ100mm 的小型灌砂筒测试。 jU54V。(2)当集料的最大粒径等于或大于 13.2mm，但不大于 31.5mm，测定层的厚度超过 150mm,但不超过 200mm 时，应用 φ150mm 的大型灌砂筒测试。 IdTA4。2 仪具与材料技术要求 本试验需要下列仪具与材料: (1)灌砂筒:有大小两种，根据需要采纳。型式和主要尺寸见图 1 及表 1。当尺寸与表中不一致，但不影响使用时，亦可使用。上部为储砂筒，筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。在储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。 YpdSp。图 1 灌砂筒和标定罐(尺寸单位:mm)表 1 灌砂仪主要尺寸要求注：如集料的最大粒径超过 31.5mm，则应相应地增大灌砂筒和标定罐的尺寸。如集料的最大粒径超过 53mm，灌砂筒和现场试洞的直径应为 200mm。LSve1。(2)金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。 (3)基板:用薄铁板制作的金属方盘，盘的中心有一圆孔。 (4)玻璃板:边长约 500--600mm 的方形板。 (5)试样盘:小筒挖出的试样可用饭盒存放。大筒挖出的试样可用300mm×500mm×40mm 的搪瓷盘存放。 aEjBU。(6)天平或台秤:称量 10--15kg，感量不大于 1g。用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为 0.01g、0.1g、1.0g。 DFhzZ。(7)含水量测定器具:如铝盒、烘箱等。 (8)量砂:粒径 0.30——0.60mm 清洁干燥的砂，约 20——40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。 Q7TZF。(9)盛砂的容器:塑料桶等。 (10)其它:凿子、改锥、铁锤、长把勺、长把小簸箕、毛刷等。 3 方法与步骤 3.1 按现行试验方法对检测对象试样用同一种材料进行击实试验，得到最大干密度 ρe及最佳含水量。 3.2 按 1.2...
