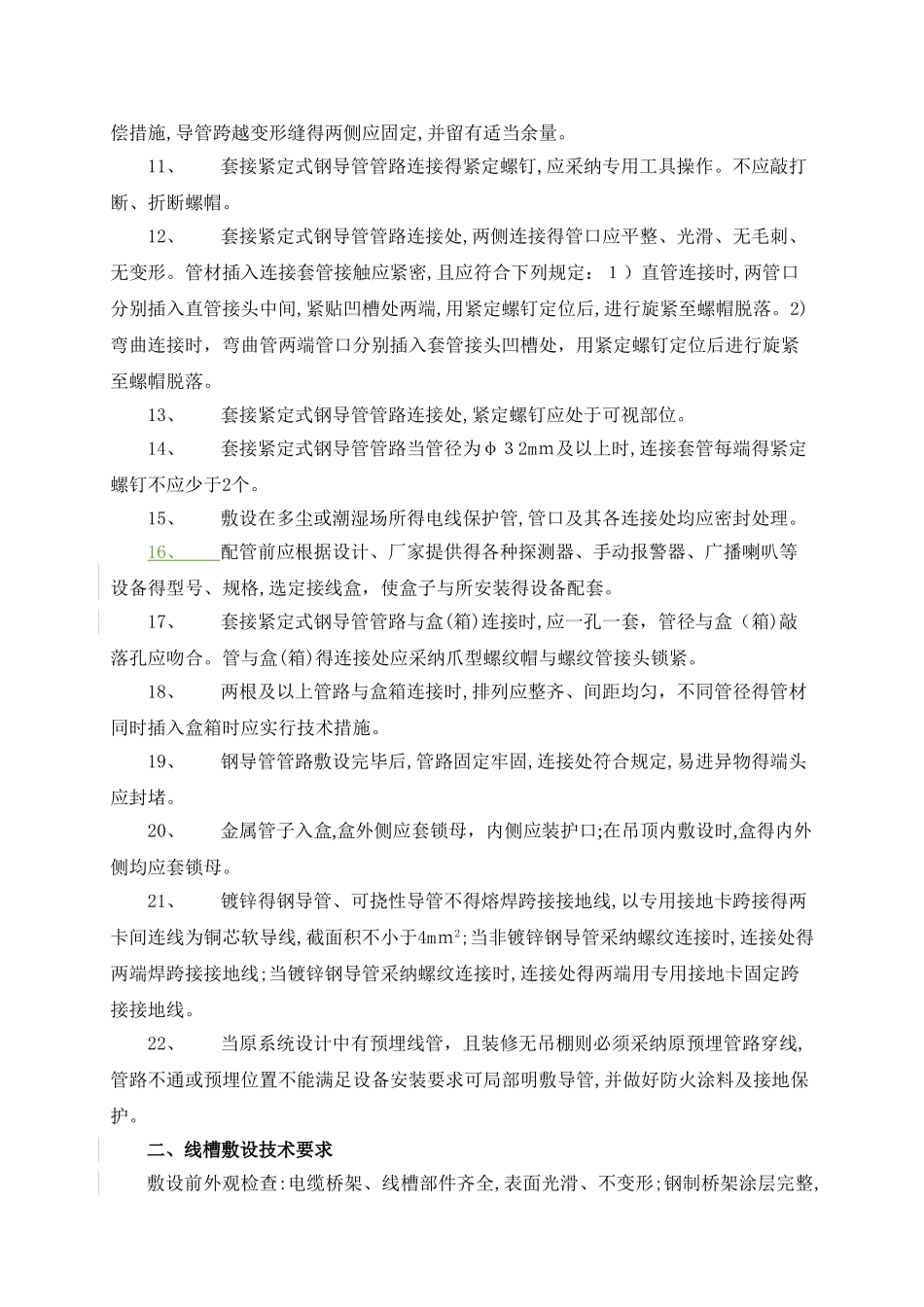

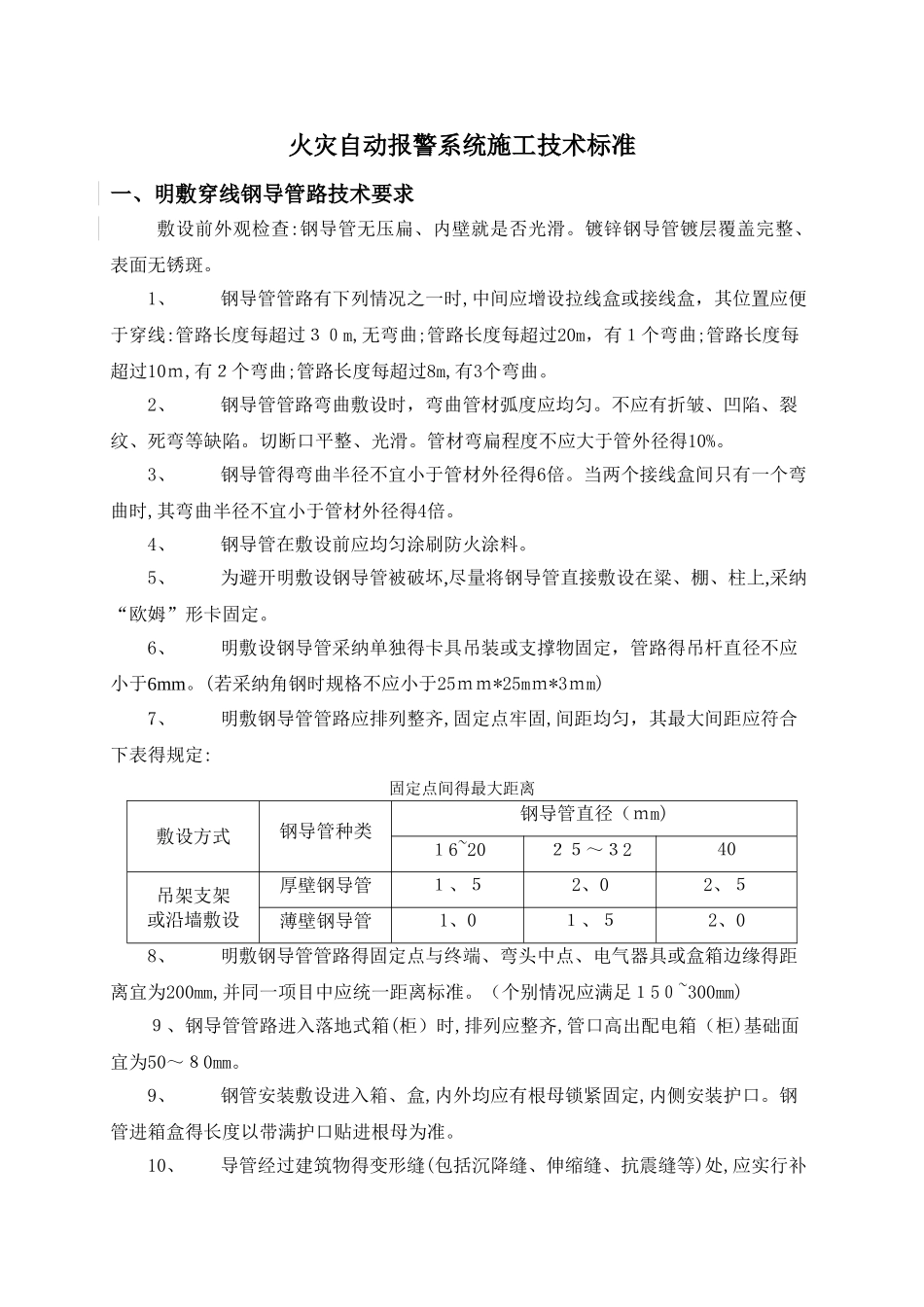

火灾自动报警系统施工技术标准一、明敷穿线钢导管路技术要求敷设前外观检查:钢导管无压扁、内壁就是否光滑。镀锌钢导管镀层覆盖完整、表面无锈斑。1、钢导管管路有下列情况之一时,中间应增设拉线盒或接线盒，其位置应便于穿线:管路长度每超过３０m,无弯曲;管路长度每超过20m，有１个弯曲;管路长度每超过10ｍ,有２个弯曲;管路长度每超过8m,有3个弯曲。2、钢导管管路弯曲敷设时，弯曲管材弧度应均匀。不应有折皱、凹陷、裂纹、死弯等缺陷。切断口平整、光滑。管材弯扁程度不应大于管外径得10%。3、钢导管得弯曲半径不宜小于管材外径得6倍。当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管材外径得4倍。4、钢导管在敷设前应均匀涂刷防火涂料。5、为避开明敷设钢导管被破坏,尽量将钢导管直接敷设在粱、棚、柱上,采纳“欧姆”形卡固定。6、明敷设钢导管采纳单独得卡具吊装或支撑物固定，管路得吊杆直径不应小于6mm。(若采纳角钢时规格不应小于25ｍｍ*25mｍ*3ｍm)7、明敷钢导管管路应排列整齐,固定点牢固,间距均匀，其最大间距应符合下表得规定:固定点间得最大距离敷设方式钢导管种类钢导管直径（ｍm)１6~20２５～３240吊架支架或沿墙敷设厚壁钢导管１、５2、02、５薄壁钢导管1、0１、５2、08、明敷钢导管管路得固定点与终端、弯头中点、电气器具或盒箱边缘得距离宜为200mm,并同一项目中应统一距离标准。（个别情况应满足１5０~300mm)９、钢导管管路进入落地式箱(柜）时,排列应整齐,管口高出配电箱（柜)基础面宜为50～８0mm。9、钢管安装敷设进入箱、盒,内外均应有根母锁紧固定,内侧安装护口。钢管进箱盒得长度以带满护口贴进根母为准。10、导管经过建筑物得变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应实行补偿措施,导管跨越变形缝得两侧应固定,并留有适当余量。11、套接紧定式钢导管管路连接得紧定螺钉,应采纳专用工具操作。不应敲打断、折断螺帽。12、套接紧定式钢导管管路连接处,两侧连接得管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密,且应符合下列规定：１）直管连接时,两管口分别插入直管接头中间,紧贴凹槽处两端,用紧定螺钉定位后,进行旋紧至螺帽脱落。2)弯曲连接时，弯曲管两端管口分别插入套管接头凹槽处，用紧定螺钉定位后进行旋紧至螺帽脱落。13、套接紧定式钢导管管路连接处,紧定螺钉应处于可视部位。14、套接紧定式钢导管管路当管径为φ３2mｍ及以上时,连接套管每端得紧定螺钉不应少于2个。15、敷设在多尘或潮湿场所...
