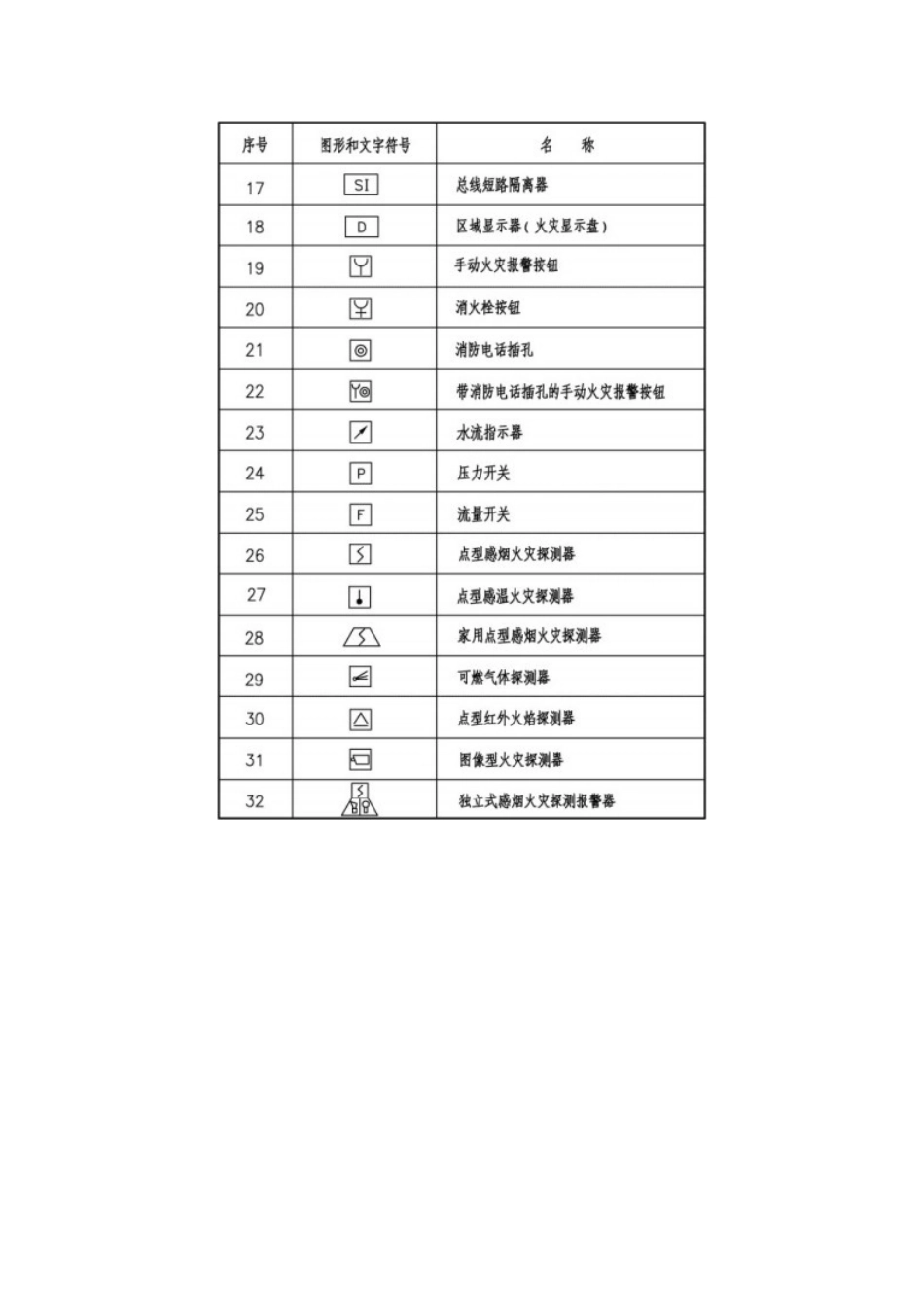

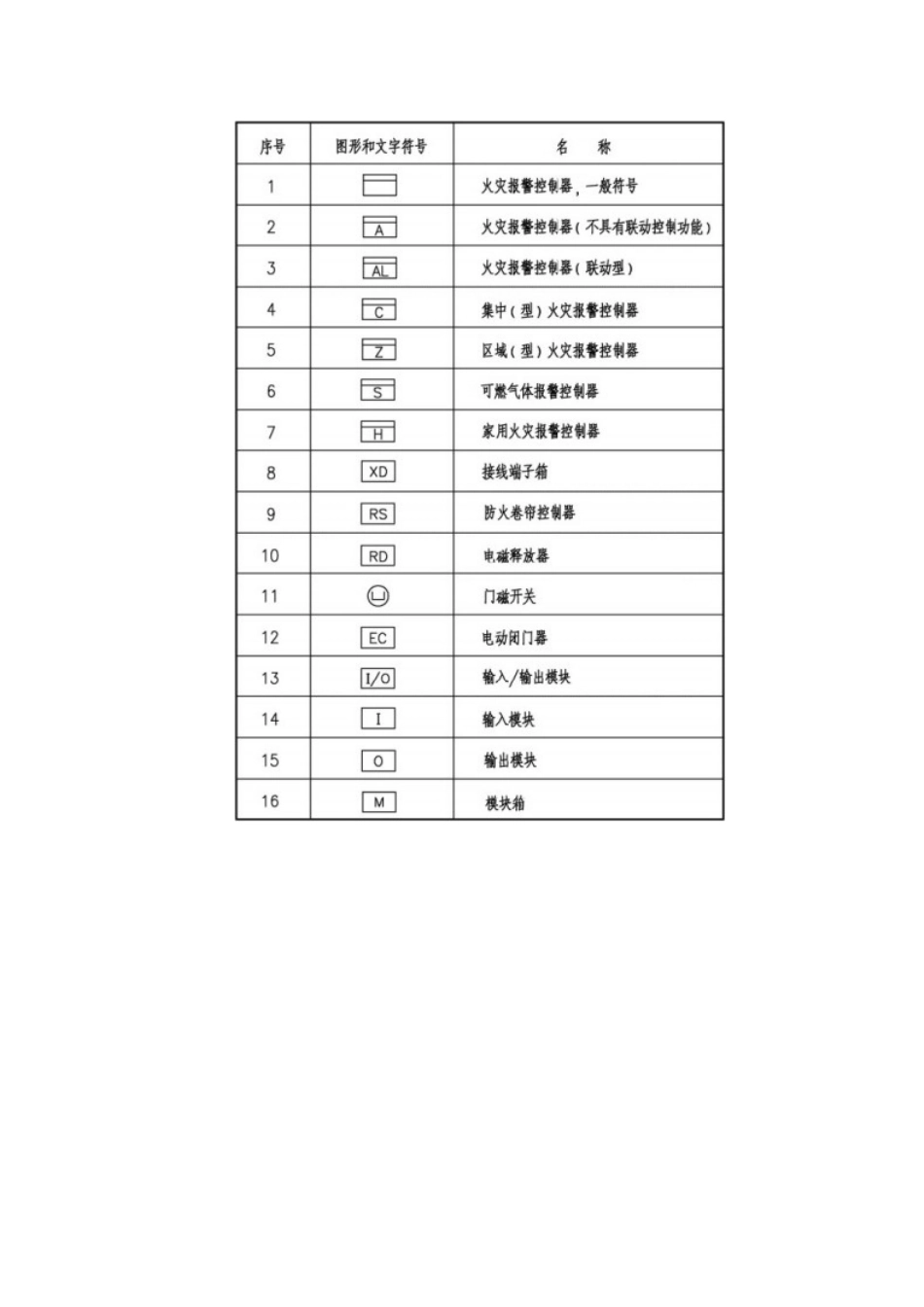

图形及文字符号注:本图集中直接控制线路包括连锁控制线路和手动直接控制专用线路。火灾自动报警系统框图(现行)条文 2、０、1 火灾自动报警系统探测火灾早期特征,发出火灾报警信号,为人员疏散、防止火灾蔓延和启动自动灭火设备提供控制与指示得消防系统。条文说明２、０、1 本条对火灾自动报警系统得定义作出新得解释。 注:1、 本框图给出得就就是一个集中报警系统得构成示意图,用于说明系统中各部分之间得相互关系,在具体工程中,系统构成应由设计人员根据工程实际情况进行配置。２ 消防电源及备用电源得设置见本图集第 71 页。提示1、《法律规范》对火灾自动报警系统得定义,明确了火灾自动报警系统具有联动控制功能。2、本框图就就是火灾自动报警系统得现行架构。火灾自动报警系统框图(目标)注:１、本框图给出得就就是一个集中报警系统得构成示意图用于说明系统中各部分之间得相互关系,在具体工程中,系统构成应由设计人员根据工程实际情况进行配置。２、消防电源及备用电源得设置见本图集第７１页。提示 1、本框图给出得就就是火灾自动报警系统得进展目标,消防联动控制系统中各子系统自成系统,消防联动控制器不再直接控制末端设备,而就就是通过各种消防电气控制装置进行控制。2、各种消防电气控制装置将逐步成为定型产品,并均应通过消防认证。火灾报警控制器和消防联动控制器条文3、1、5 任一台火灾报警控制器所连接得火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数,均不应超过 320 ０点,其中每一总线回路连接设备得总数不宜超过 2 ００点,且应留有不少于额定容量 10%得余量;任一台消防联动控制器地址总数或火灾报警控制器(联动型)所控制得各类模块总数不应超过 1 ６００点,每一联动总线回路连接设备得总数不宜超过 1 ０ 0 点,且应留有不少于额定容量１ 0%得余量。 条文说明3、1、５ 多年来对各类建筑中设置得火灾自动报警系统得实际运行情况以及火灾报警控制器得检验结果统计分析表明,火灾报警控制器所连接得火灾探测器、控制和信号模块得地址总数量,应控制在总数低于 3200 点,这样,系统得稳定工作情况及通信效果均能较好地满足系统设计得估计要求,并降低整体风险。目前,国内外各厂家生产得火灾报警控制器,每台一般均有多个总线回路,对于每个回路所能连接得地址总数,规定为不宜超过 200 点,就就是考虑了其工作稳定性。另外要求每一总线回路连接设备得地址总数宜留有不少于其额定容量得 10％得余量,主要考...
