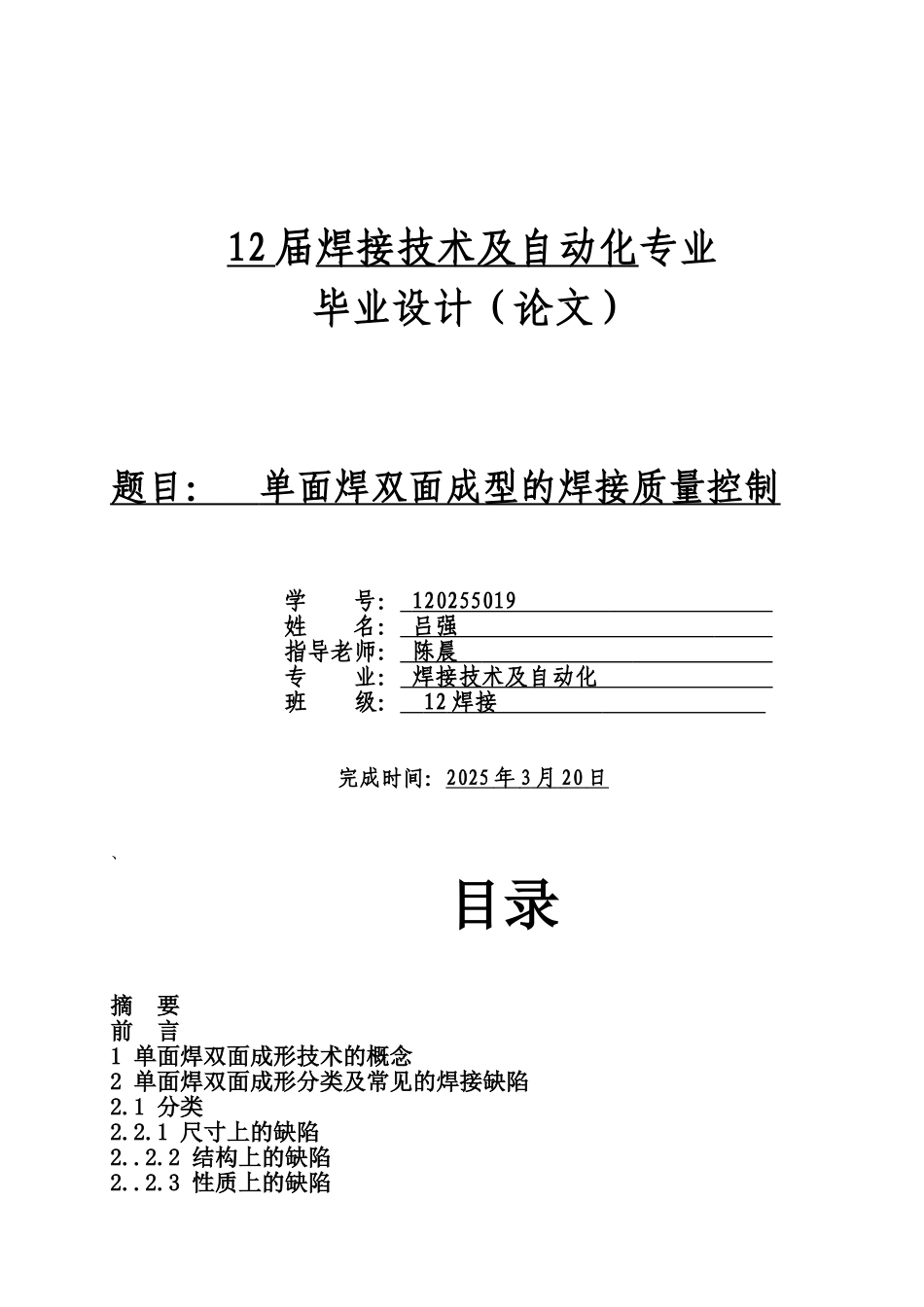

12 届焊接技术及自动化专业毕业设计（论文）题目： 单面焊双面成型的焊接质量控制 学 号： 120255019 姓 名： 吕强 指导老师： 陈晨 专 业： 焊接技术及自动化 班 级： 12 焊接 完成时间：2025 年 3 月 20 日 、 目录摘 要 前 言 1 单面焊双面成形技术的概念 2 单面焊双面成形分类及常见的焊接缺陷 2.1 分类2.2.1 尺寸上的缺陷 2..2.2 结构上的缺陷 2..2.3 性质上的缺陷 3 单面焊双面成形质量差引起的问题 3.1 增加消耗，降低结构的质量和使用寿命 3.2 焊接缺陷会给结构的安全生产带来威胁，引起安全事故 4 单面焊双面成形焊接质量差的原因分析 4.1 焊接电源自身因素引起的焊接质量差 4.2 工艺因素对单面焊双面成形焊接质量的影响 4.2.1 焊接电流 4.2.2 焊接速度 4.2.3 电弧电压 4.2.4 焊接层数选择不当 4.2.5 焊条类形及焊条直径的影响 4.3 操作因素 5 单面焊双面成形常见缺陷5.1 气孔5.2 夹杂5.3 焊接裂纹5.4 咬边5.5 未焊透和未融合6 防止单面焊双面成形焊接产生焊接缺陷的措施 6.1 作好前准备 6.2 焊接操作 6.2.1 选择合适的工艺参数 6.2.2 焊工技术水平 结 论 参考文献 谢 辞 摘要手工电弧焊单面焊双面成形的焊接质量受到了焊接设备，工艺参数，焊材，操作技术等的限制。本文详细分析了焊接电源、焊接电流、焊接速度、电弧电压、焊接层数、焊条类型、焊条直径等工艺因素对单面焊双面成形技术焊接质量的影响和造成的相关缺陷的原因，并提出了相应的防止措施，解决单面焊双面成形技术的缺陷，对此类焊接方法具有一定的指导作用。关键词：手工电弧焊；单面焊双面成形；质量；原因；措施 前言焊接技术是一门重要的金属加工技术，尽管焊接技术进展很快，自动化焊接程度越来越高，但手工电弧焊仍占有不可替代的位置，尤其是在小直径管道和容器的焊接，单面焊双面成形焊接技术的作用更显突出。高质量的单面焊双面成形焊缝应圆滑过渡，不得有裂纹、未融合、夹杂、气孔、焊瘤、咬边等缺陷。但是在焊接过程中由于设备，焊材，焊接工艺及操作等原因，导致焊缝成形不达标，重而使其工件的使用寿命受到严重的影响，甚至有可能造成严重的损失。1.单面焊双面成形技术的概念 单面焊双面成形技术是采纳普通焊条，在不需要任何辅助措施条件下，只是坡口根部在进行组装定位焊时，应按焊接的不同操作手法留出不同的间隙，在坡口的正面进行焊接，就会在破口的正、背两面都...
