牛头刨床设计大学论文

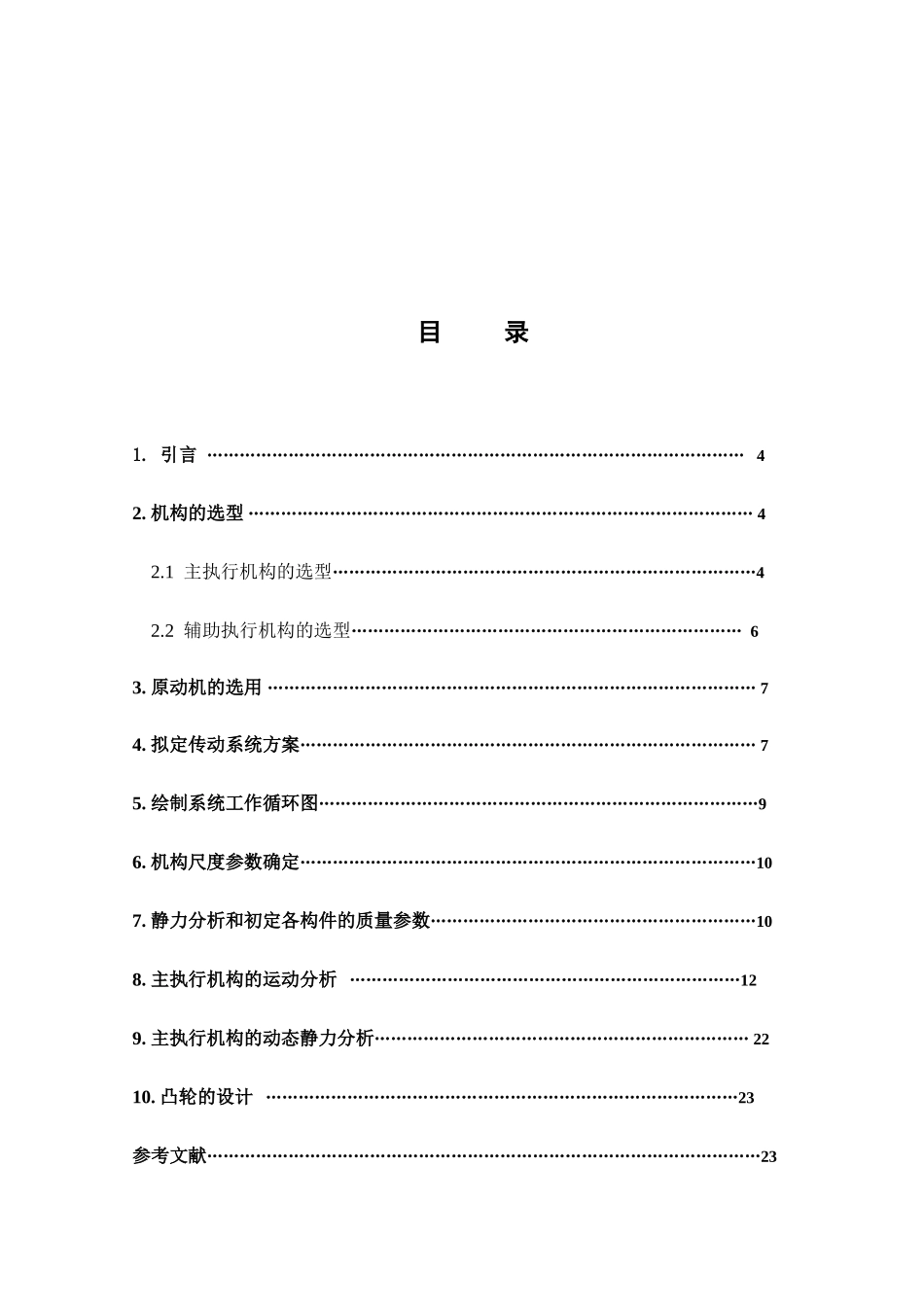

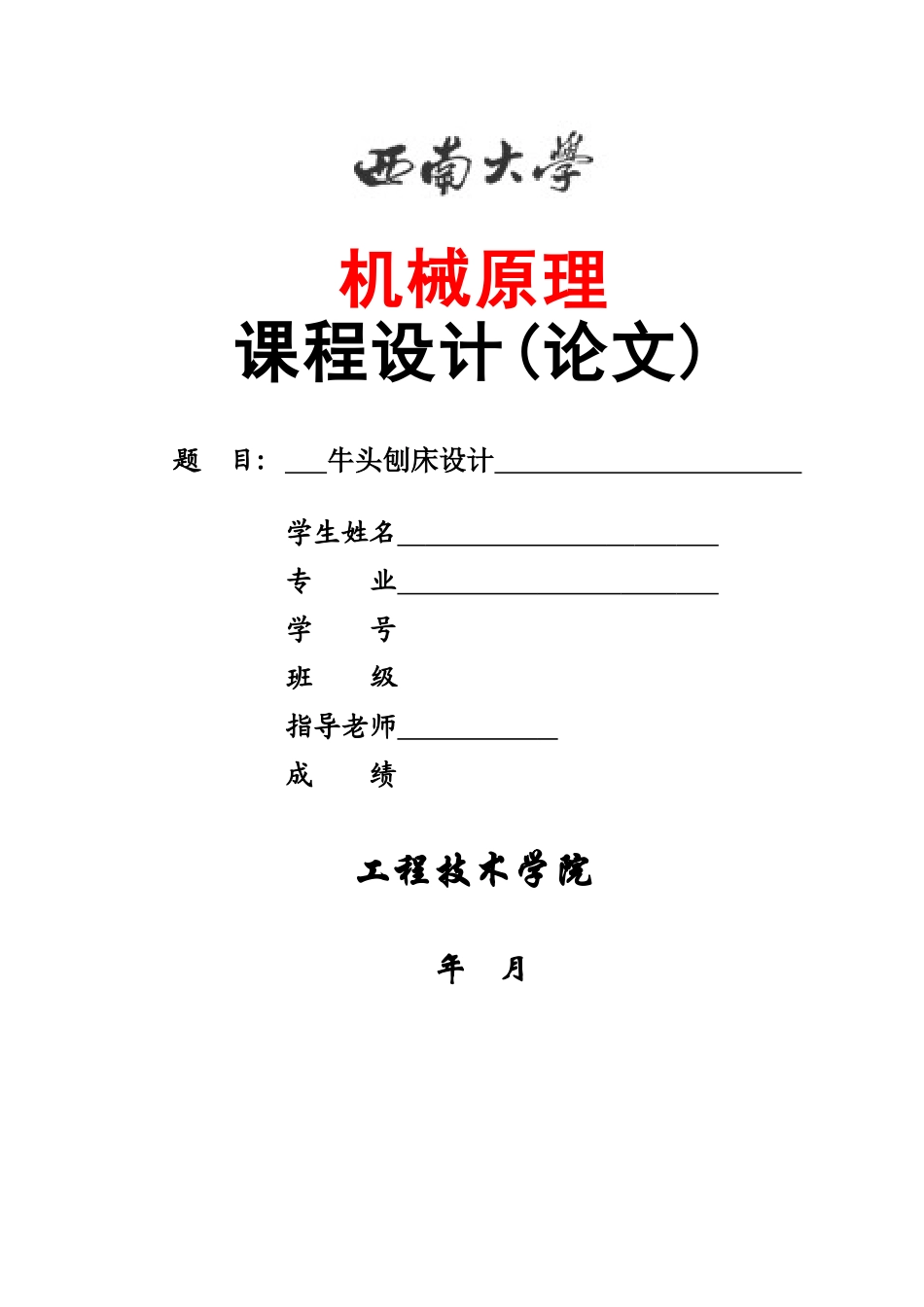

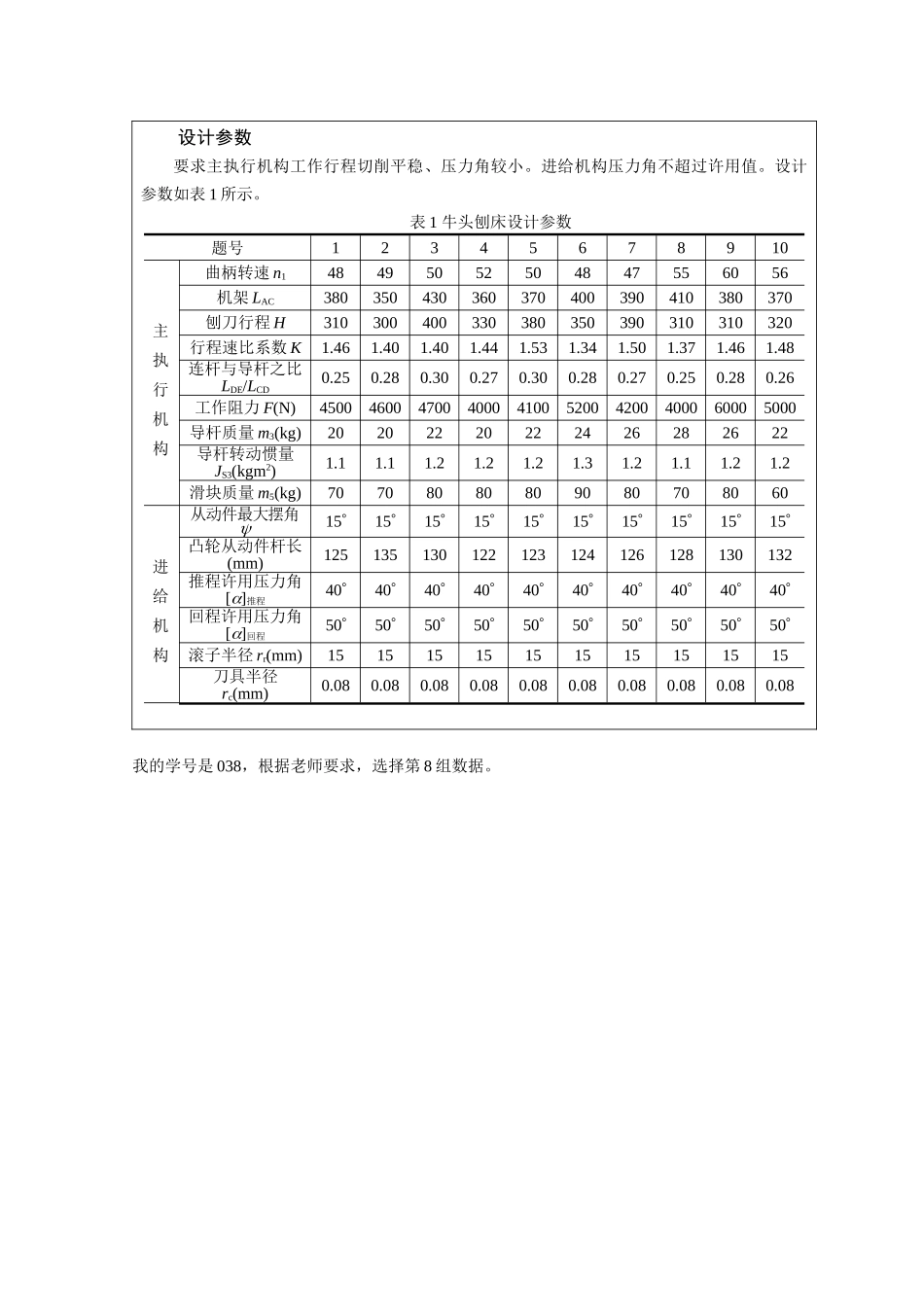

机械原理课程设计(论文)题 目: 牛头刨床设计 学生姓名 专 业 学 号班 级指导老师 成 绩工程技术学院 年 月设计参数要求主执行机构工作行程切削平稳、压力角较小。进给机构压力角不超过许用值。设计参数如表 1 所示。表 1 牛头刨床设计参数题号12345678910主执行机构曲柄转速 n148495052504847556056机架 LAC380350430360370400390410380370刨刀行程 H310300400330380350390310310320行程速比系数 K1.461.401.401.441.531.341.501.371.461.48连杆与导杆之比LDE/LCD0.250.280.300.270.300.280.270.250.280.26工作阻力 F(N)4500460047004000410052004200400060005000导杆质量 m3(kg)20202220222426282622导杆转动惯量JS3(kgm2)1.11.11.21.21.21.31.21.11.21.2滑块质量 m5(kg)70708080809080708060进给机构从动件最大摆角15151515151515151515凸轮从动件杆长(mm)125135130122123124126128130132推程许用压力角[]推程40404040404040404040回程许用压力角[]回程50505050505050505050滚子半径 rr(mm)15151515151515151515刀具半径rc(mm)0.080.080.080.080.080.080.080.080.080.08我的学号是 038，根据老师要求，选择第 8 组数据。目 录1. 引言 ……………………………………………………………………………………… 42. 机构的选型 ………………………………………………………………………………… 42.1 主执行机构的选型……………………………………………………………………42.2 辅助执行机构的选型……………………………………………………………… 63. 原动机的选用 ……………………………………………………………………………… 74. 拟定传动系统方案………………………………………………………………………… 75. 绘制系统工作循环图………………………………………………………………………96. 机构尺度参数确定…………………………………………………………………………107. 静力分析和初定各构件的质量参数……………………………………………………108. 主执行机构的运动分析 ………………………………………………………………129. 主执行机构的动态静力分析…………………………………………………………… 2210. 凸轮的设计 ……………………………………………………………………………23参考文献……………...
