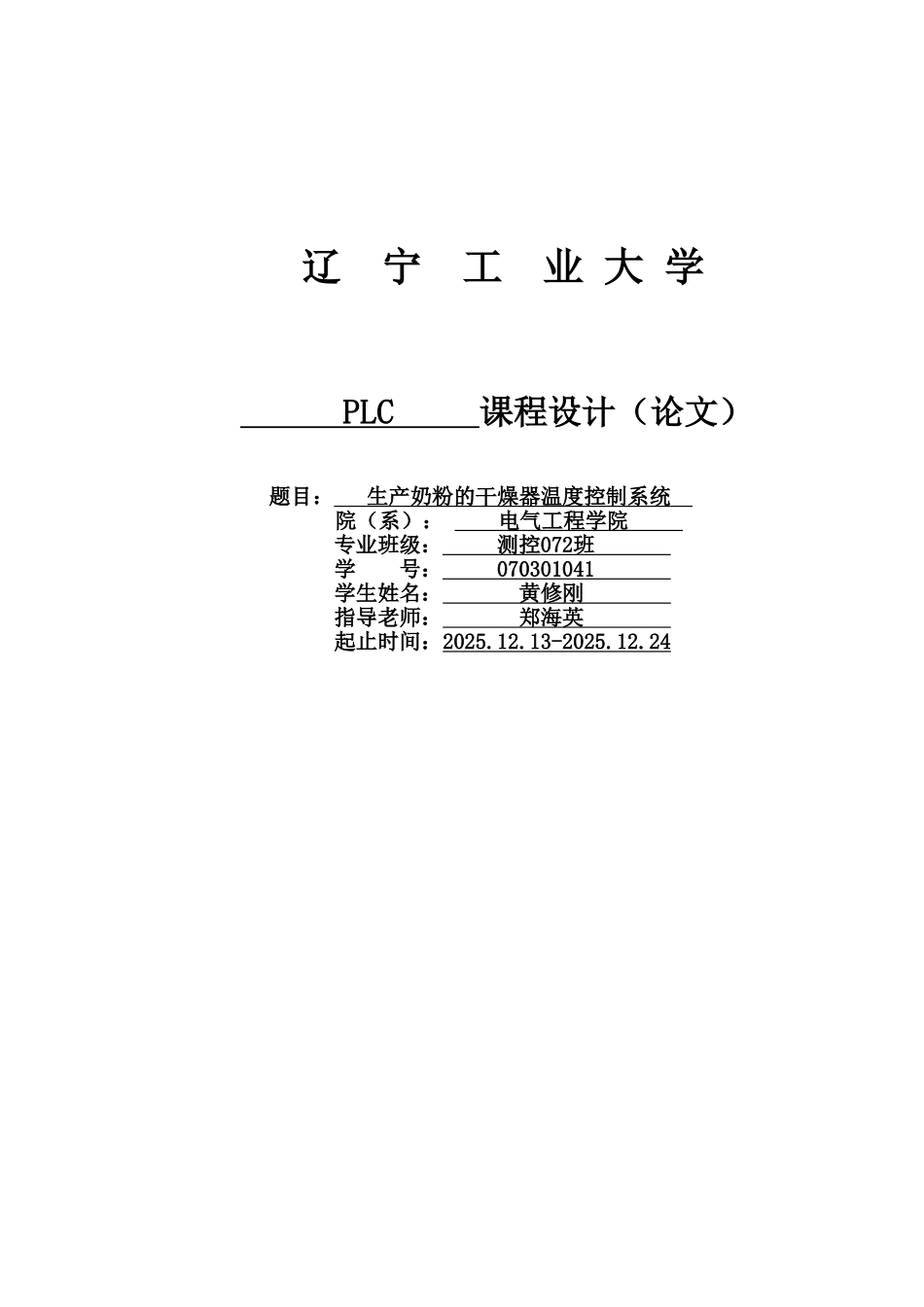

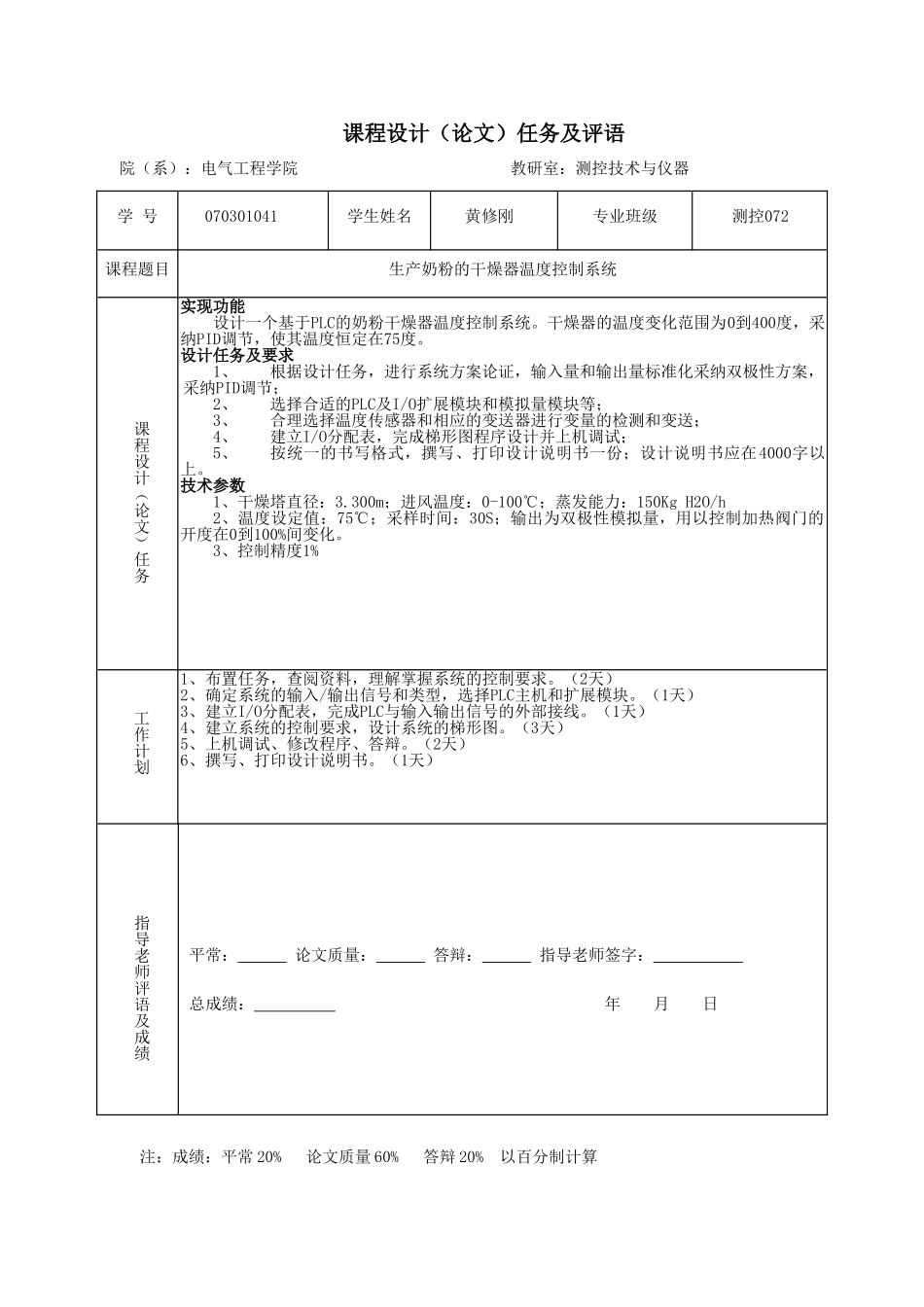

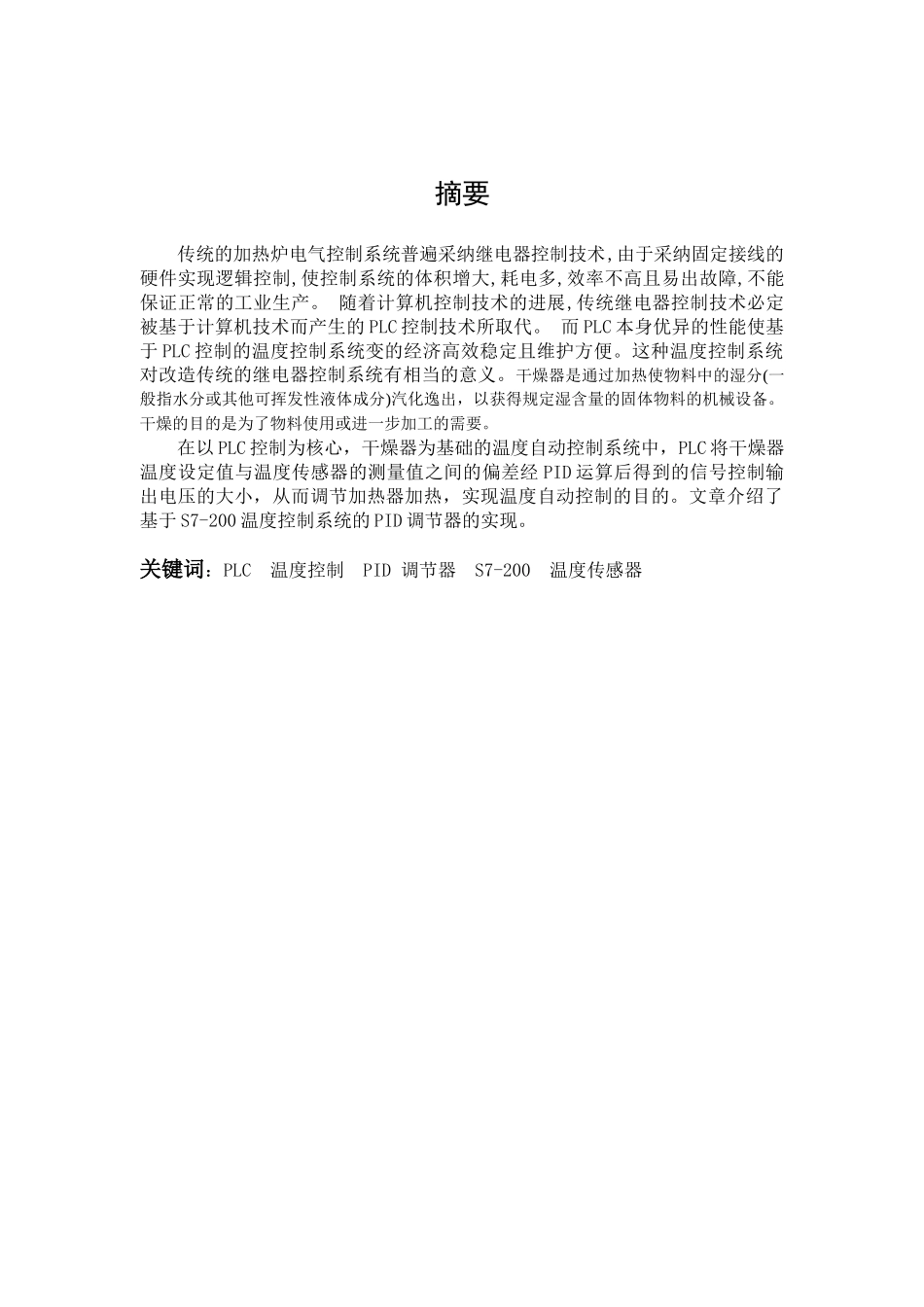

辽 宁 工 业 大 学 PLC 课程设计（论文）题目： 生产奶粉的干燥器温度控制系统 院（系）： 电气工程学院 专业班级： 测控 072 班 学 号： 070301041 学生姓名： 黄修刚 指导老师： 郑海英 起止时间：2025.12.13-2025.12.24课程设计（论文）任务及评语院（系）：电气工程学院 教研室：测控技术与仪器 注：成绩：平常 20% 论文质量 60% 答辩 20% 以百分制计算学 号070301041学生姓名黄修刚专业班级测控072课程题目生产奶粉的干燥器温度控制系统课程设计（论文）任务实现功能设计一个基于PLC的奶粉干燥器温度控制系统。干燥器的温度变化范围为0到400度，采纳PID调节，使其温度恒定在75度。设计任务及要求1、根据设计任务，进行系统方案论证，输入量和输出量标准化采纳双极性方案，采纳PID调节；2、选择合适的PLC及I/O扩展模块和模拟量模块等；3、合理选择温度传感器和相应的变送器进行变量的检测和变送；4、建立I/O分配表，完成梯形图程序设计并上机调试；5、按统一的书写格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。技术参数1、干燥塔直径：3.300m；进风温度：0-100℃；蒸发能力：150Kg H2O/h2、温度设定值：75℃；采样时间：30S；输出为双极性模拟量，用以控制加热阀门的开度在0到100%间变化。3、控制精度1%工作计划1、布置任务，查阅资料，理解掌握系统的控制要求。（2天）2、确定系统的输入/输出信号和类型，选择PLC主机和扩展模块。（1天）3、建立I/O分配表，完成PLC与输入输出信号的外部接线。（1天）4、建立系统的控制要求，设计系统的梯形图。（3天）5、上机调试、修改程序、答辩。（2天）6、撰写、打印设计说明书。（1天）指导老师评语及成绩平常： 论文质量： 答辩： 指导老师签字： 总成绩： 年 月 日 摘要传统的加热炉电气控制系统普遍采纳继电器控制技术,由于采纳固定接线的硬件实现逻辑控制,使控制系统的体积增大,耗电多,效率不高且易出故障,不能保证正常的工业生产。 随着计算机控制技术的进展,传统继电器控制技术必定被基于计算机技术而产生的 PLC 控制技术所取代。 而 PLC 本身优异的性能使基于 PLC 控制的温度控制系统变的经济高效稳定且维护方便。这种温度控制系统对改造传统的继电器控制系统有相当的意义。干燥器是通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料的机械设备。干燥的目的是为了物料使用或进一步...
